商用车气制动悬挂高度调节手柄总成

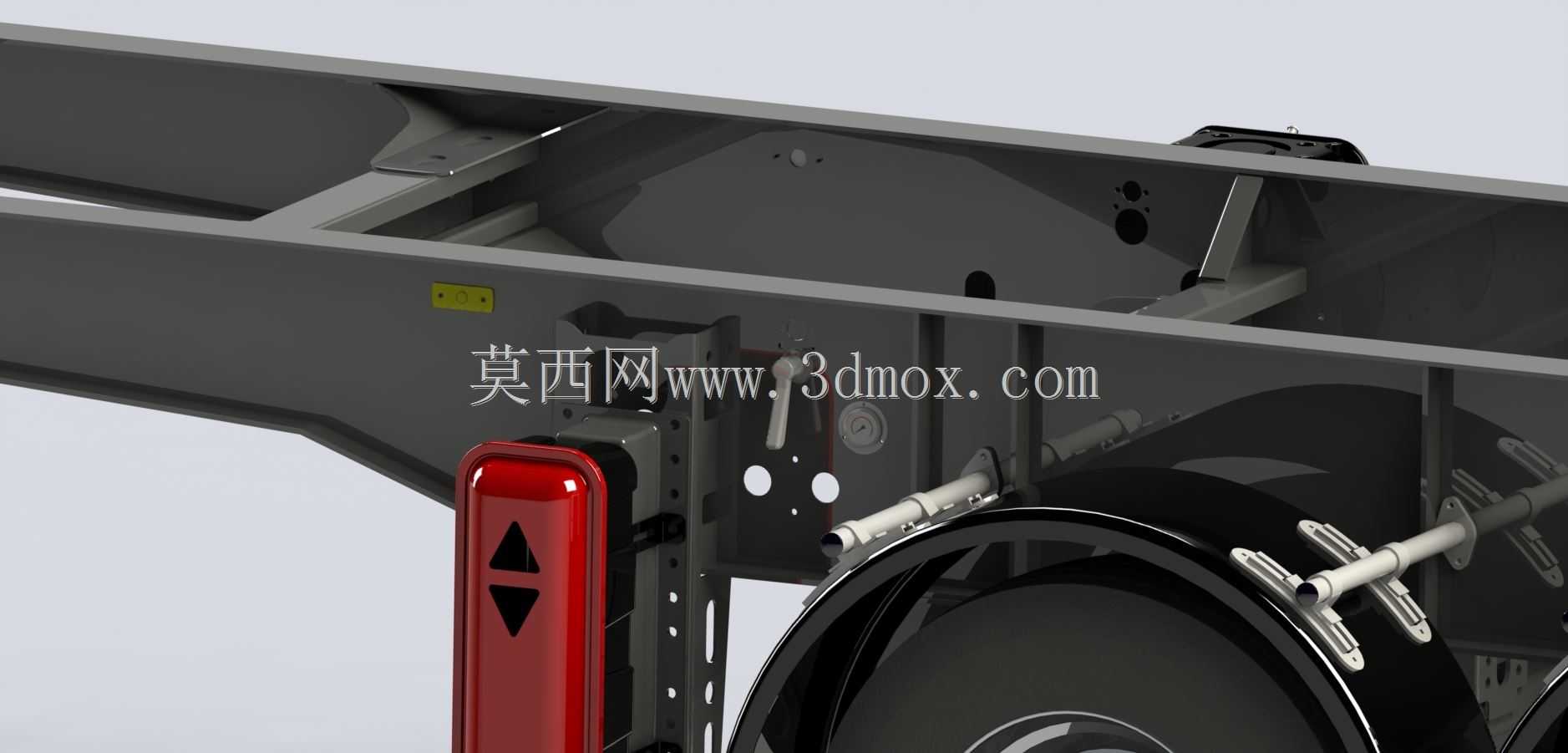

　　该调节手柄总成主要应用在采用空气悬架的重型商用车、半挂牵引列车以及城市低地板公交车辆上，布置在车架侧围靠近悬架高度阀的气路控制回路中，是驾驶员手动调整车身离地高度、接驳挂接牵引鞍座、适配不同装卸货台高度的核心操作部件。在甩挂运输场景里，牵引车需要频繁对接不同高度的挂车牵引销，驾驶员扳动该手柄即可控制悬挂气囊的充排气，快速抬升或降低车架高度，省去人工反复调整鞍座垫板的工序；在冷链、快运装卸货工位，车辆停靠月台式货台时，也可通过该手柄微调车身高度，让货厢地板与货台平面齐平，避免叉车进出货厢时出现坡道磕碰、货物倾倒的问题。

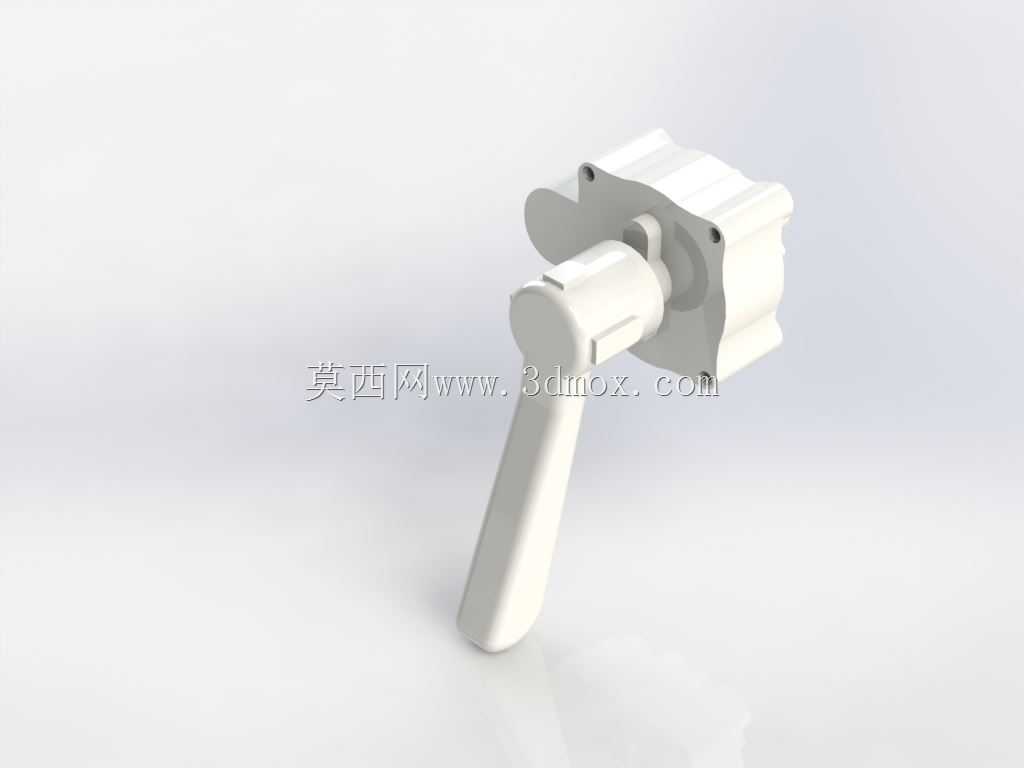

　　从结构功能拆分来看，整套手柄分为安装基座、旋转阀芯轴、长操作摆臂三个核心部分。基座背部预留了四个对称分布的安装孔位，孔位间距按照商用车通用支架安装模数设计，可直接适配车架上冲压成型的标准安装支架，不需要额外改制焊接固定点位；基座内部集成气路通断的阀腔接口，侧面预留的快插接口可直接对接整车气路的尼龙气管，接口规格匹配商用车制动气路常用的外径标准管路，装配时推入即可锁止密封，维护拆卸时按压接口锁环就能拔下管路。阀芯轴与基座之间设置了旋转限位结构，手柄扳动到不同档位时，阀芯会对应切换气囊充气、气囊排气、气路锁止三个工作位置，档位之间带有清晰的定位阻尼，驾驶员戴劳保手套操作也能明确感知档位切换，不会出现误碰滑档导致车身高度意外变动的问题。

　　长摆臂的造型做了人机工程优化，臂身从阀芯位置向外向下延伸，操作端做了圆弧收窄的圆滑过渡，表面没有尖锐棱角，驾驶员在车架侧面站立操作时，手臂自然下垂即可握住手柄末端，不需要大幅度抬臂或探身，冬季穿戴厚防寒手套时也能顺利施力扳动。摆臂与阀芯轴的连接位置采用扁方防转结构，装配时对准扁位推入即可完成周向定位，后续运维更换手柄外饰件时，不需要拆解整个阀体内腔，直接拔下损坏的摆臂替换新件即可，大幅降低售后维保的工时成本。

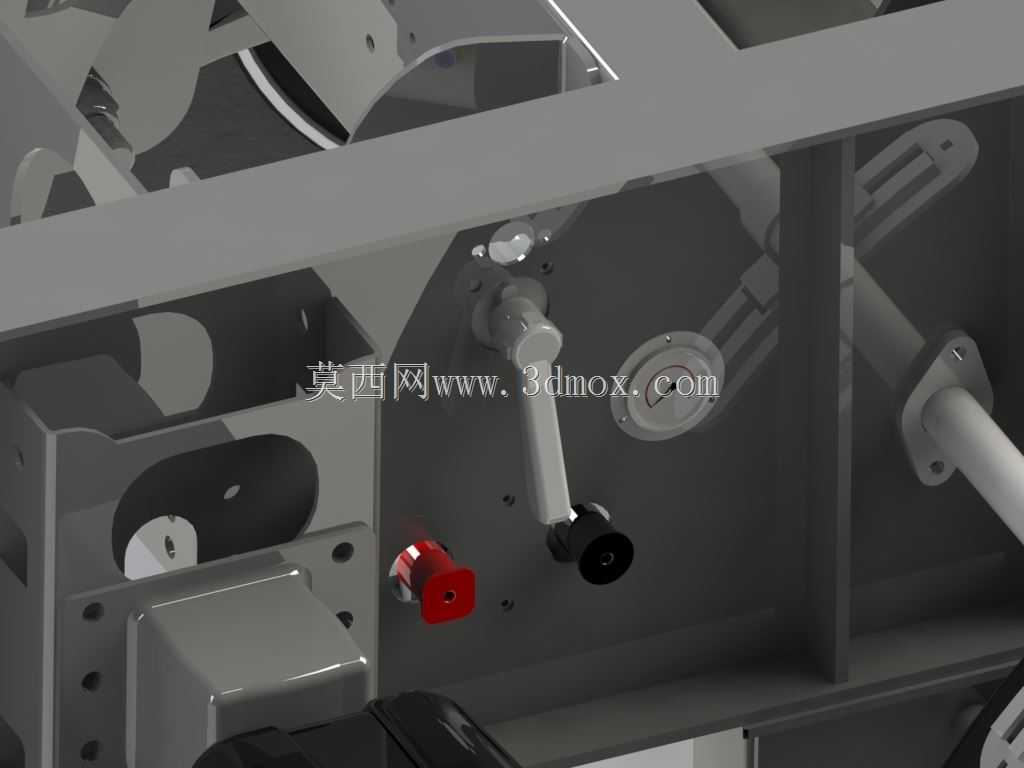

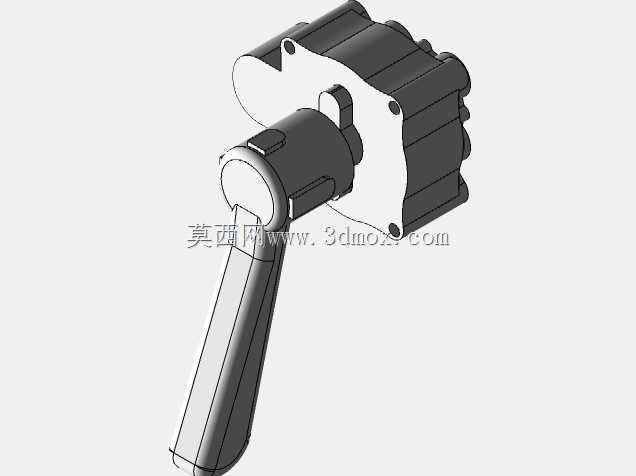

　　建模过程中首先根据实车安装边界确定基座的安装孔位坐标，先绘制基座的本体轮廓，把阀腔的内部流道、安装孔的沉台结构、侧面气管接口的卡扣特征逐一还原；之后绘制阀芯轴的旋转配合段，保证轴径与基座阀腔的配合间隙控制在合理的动配合区间，既可以灵活旋转又不会出现径向窜动；摆臂部分采用扫略特征生成长杆主体，末端握持位置做曲面圆角过渡，避免应力集中在臂身与阀芯连接的根部——该位置是操作时受力最大的部位，建模时特意在衔接处做了加厚补强处理，模拟实际注塑件的壁厚分布，避免长期反复扳动出现根部断裂的失效问题。整套结构的所有外部轮廓都避让了车架周边的线束、气管走向，安装后手柄的摆动行程范围内没有周边部件干涉，操作全行程都不会磕碰车架纵梁或相邻的气路阀件，完全满足商用车底盘紧凑布置空间的装配要求。
