PGRPA82三十七千瓦工业齿轮减速电机

项目分类:减速机 发布时间:2022-06-09 ID:650152
  • PGRPA82三十七千瓦工业齿轮减速电机
  • PGRPA82三十七千瓦工业齿轮减速电机
  • PGRPA82三十七千瓦工业齿轮减速电机
  • PGRPA82三十七千瓦工业齿轮减速电机

  这套传动单元把三相异步电动机与硬齿面齿轮减速箱集成在同一根动力链上,主要面向需要低速大扭矩输出的连续生产设备。现场常见于带式输送机、搅拌机架、冶金辅机、木材加工线、大型输送辊道以及重载提升机构,原动机侧转速高而执行机构侧要求稳定低速,若直接用电机驱动,不仅扭矩不足,链轮、皮带轮和轴系也会长期承受冲击载荷。减速箱在中间承担转速匹配与扭矩放大作用,使电机能够在较高效率区间运行,同时把输出轴转速降到设备工艺所需范围。

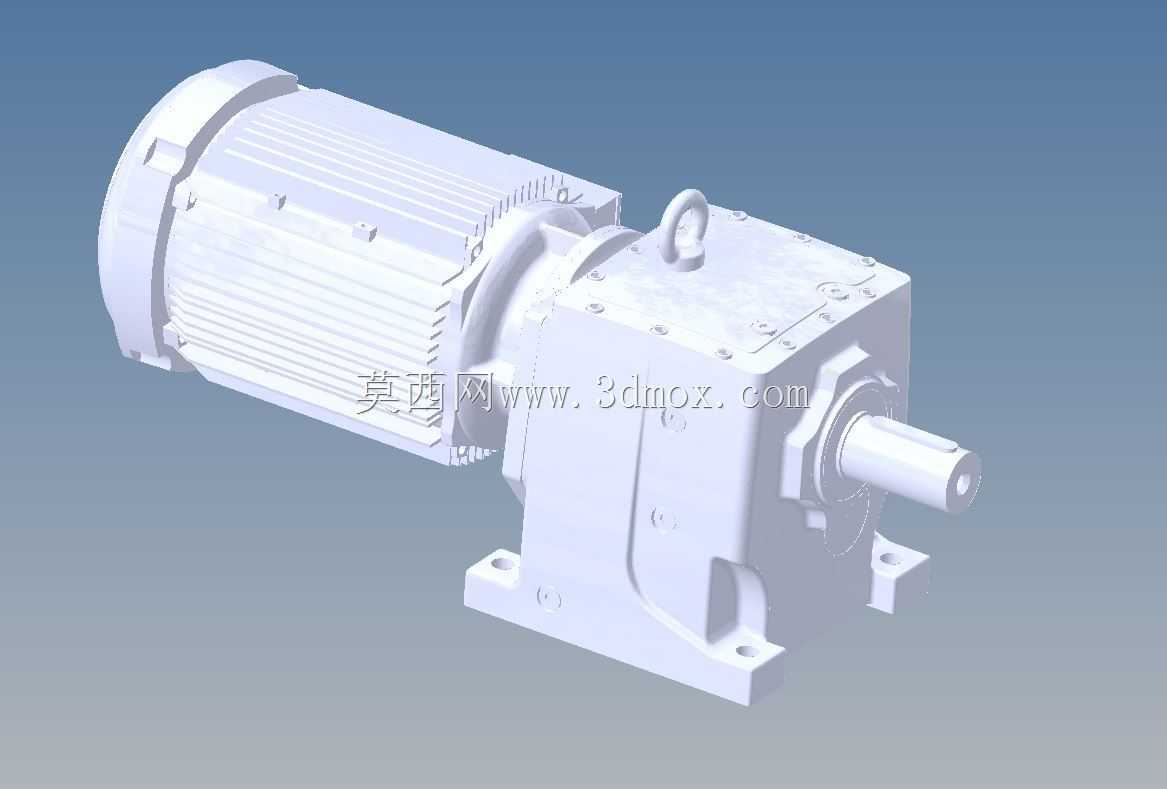

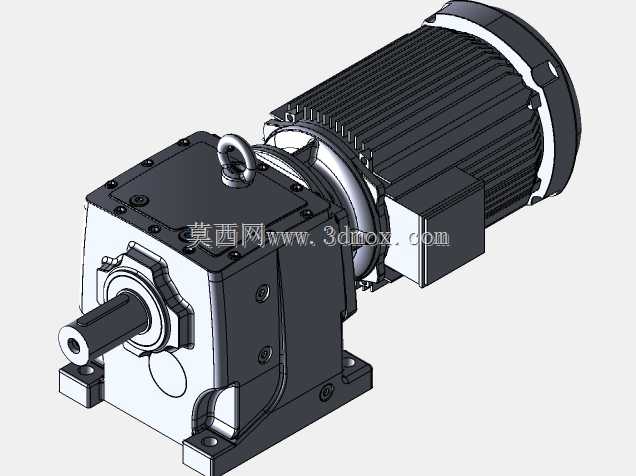

  从结构布置看,电机位于左侧,外壳采用带轴向散热筋的圆筒形机座,筋条沿圆周方向延伸,能够在自然对流或风扇罩通风条件下扩大散热面积。接线盒、吊环、端盖和底脚等特征均按整机装配关系表达,便于在三维布局阶段检查维护空间。减速箱位于右侧,箱体为近似方形的刚性铸造结构,顶部设置吊环,底部带有安装脚,输入侧通过法兰与电机对接,输出侧为实心轴伸。该布置属于典型的同轴或近轴式齿轮减速电机形态,动力传递路径短,整机重心集中,适合直接安装在设备机架或混凝土基础上。

  箱体外形并非单纯追求外观规整,而是围绕齿轮副、轴承位、润滑腔和密封面展开。上部箱盖与下部箱体通过分箱面连接,周边布置螺栓,便于检修时打开检查齿轮啮合状态;输出轴周围保留轴承座壁厚,轴伸端设置台阶、键槽区域和密封安装位置,能够传递较大转矩并限制轴系窜动。底脚开孔位置决定整机与基础的连接边界,设计时需要把螺栓孔中心距、底脚高度、轴中心高以及输出轴长度同时纳入校核。若在输送设备上替换旧机型,仅看功率并不充分,还要核对轴径、轴长、键槽尺寸、旋转方向、底脚孔位和输入端接线方向。

  建模时应重点处理几个装配关系。其一,电机轴与减速箱输入级之间需要保持同轴度,法兰止口承担径向定位,连接螺栓提供压紧力;其二,输出轴与箱体之间要体现轴承、油封和端盖的层次,避免把旋转件与固定箱体做成连续实体;其三,箱体内部齿轮虽然在外观图中不可见,但外形尺寸应给齿圈、轴承和润滑油池留出合理空间;其四,顶部吊环需要按整机吊装受力理解,不能只作为装饰件;其五,底脚与箱体交接处应呈现铸造圆角和加强过渡,因为这些区域在启停冲击和过载工况下容易出现应力集中。

  实际选型时,三十七千瓦功率属于中重载段,不能只按样本额定功率静态匹配。设备启动频率、负载波动、环境温度、散热条件、传动比、服务系数和输出扭矩都要一起评估。比如刮板输送机在卡料瞬间会产生数倍额定阻力,搅拌设备在物料黏度变化时也会形成周期性峰值负载,此时减速箱齿轮、键连接和输出轴轴承的安全裕量比电机标称功率更关键。若整机长期在低频调速状态下运行,还需考虑独立风扇散热、电机绝缘等级以及减速箱润滑油温升。

  在三维工厂布局中,这类减速电机的占用空间不能只测量主体外轮廓。电机后端风罩、接线盒开盖方向、箱盖螺栓拆装空间、顶部吊环起吊路径、输出轴联轴器安装距离以及底脚扳手空间都属于有效边界。尤其输出轴与工作机连接时,若采用联轴器,应保证两轴对中;若采用链轮或皮带轮,则要控制悬臂载荷,避免轴承过早失效。箱体下方还应预留排油、注油和油位检查位置,维护侧不要紧贴护栏或其他设备。

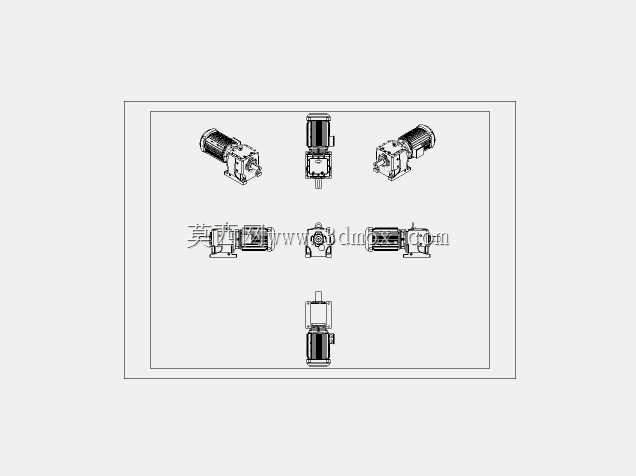

  该模型适合在设备方案阶段进行干涉检查、基础布置、传动链匹配和维护空间评估。外观上,电机散热筋、方形齿轮箱、输出轴伸、底脚、吊环和连接法兰构成了主要识别特征;工程上,真正影响使用的是轴中心高、安装孔距、输出轴轴线位置、箱体宽度、电机总长以及外接元件的旋转和装拆范围。把这些边界在设计早期固化下来,可以减少后期现场安装时出现轴系错位、螺栓无法紧固、吊装空间不足或检修口被遮挡等问题。
