一体式同轴减速电机传动装置结构

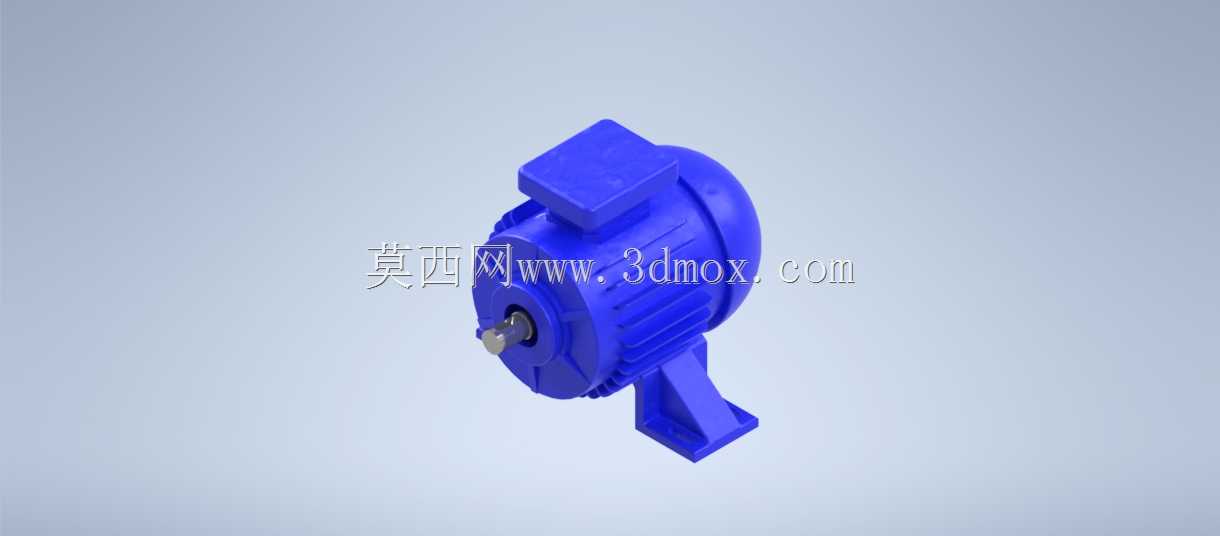

　　这套一体式同轴减速传动装置在常规轻工输送、小型搅拌工位、包装线辅机以及实验室低速驱动场景里使用频率很高，它把原动电机与减速输出段整合在同一根主轴轴线上，不需要额外搭建联轴器对接机架，现场布设时只需要固定底部脚座、接入动力线再对接负载轴即可完成装机，相比分体式电机配独立减速箱的组合，省去了两半联轴器找正、同轴度调校、中间防护套加装的多道工序，在小功率连续运行的产线里能大幅缩短现场安装调试的周期。

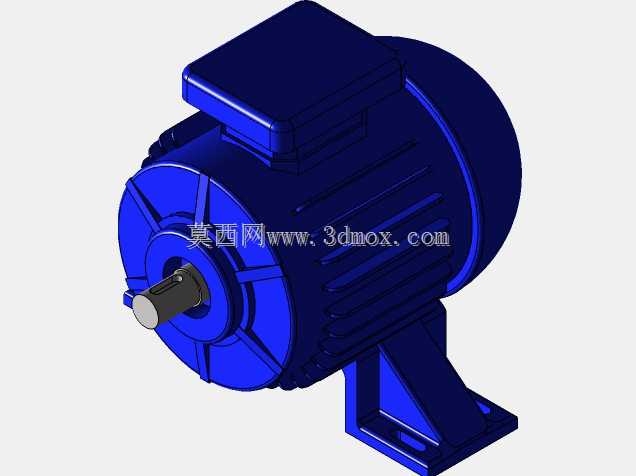

　　从实际功能逻辑来看，装置输入端集成了异步电机的定子、转子与散热壳体，外壳周身铸出的平行散热筋沿着筒体轴向排布，电机运行时绕组产生的热量可以顺着筋条快速扩散到周边流动空气中，即便在封闭车间长时间带载运行，壳体表面温度也能维持在绝缘等级允许的区间内。顶部凸起的方形接线盒把电源接线端子完全封闭在内，现场布线时线缆从接线盒侧边的防水接头引入，既避免车间粉尘、喷淋水汽直接接触接线柱，也能防止运维人员误触带电部位，接线盒的安装面和电机筒体一体铸造成型，衔接处没有额外拼接缝隙，长期运行不会出现积灰藏污的问题。

　　输出端的减速段藏在电机前侧的端盖腔体内，高速转子的转速经过内部齿轮副逐级降速之后，从前端伸出的输出轴传递给负载，输出轴端做了标准键槽结构，配套链轮、带轮或者联轴器都可以直接通过平键传递扭矩，轴伸根部的端盖位置预留了油封安装位，能够把腔体内的润滑脂封闭在齿轮啮合区域，既避免润滑油顺着轴缝渗漏污染车间地面，也能阻挡外部的粉尘、碎屑进入啮合面磨损齿面。底部的支撑脚座和主壳体一体成型，脚座底板开出两个长条形安装孔，孔位的长度方向预留了微调余量，现场把装置放置在机架安装面之后，可以小范围滑动调整输出轴和负载轴的对中位置，确认同轴度之后再穿入地脚螺栓彻底锁死，不需要在机架上二次扩孔修正位置。

　　做结构建模的时候首先要锁定整机的轴向总长边界，从后端电机风罩端面到前端输出轴轴头的总长度决定了机架预留的轴向安装空间，径向方向要以筒体散热筋的最外圆作为最大回转轮廓，周边布设走线槽、防护挡板的时候不能和这个轮廓发生运动干涉，脚座底板的底面是整机的安装基准面，建模时要保证这个平面和输出轴线的平行度公差，避免装机之后输出轴出现偏摆、带载运行出现异常振动。接线盒的顶部凸起高度也要提前纳入整机高度边界，在设备机架层间距有限的场景下，顶部预留的走线空间要能满足接线盒开盖接线的操作余量，不能出现盒盖无法完全翻开、接线操作没有扳手空间的问题。

　　装置侧面的吊环结构可以在整机搬运时直接穿入吊具，小吨位的整机单人借助手拉葫芦就可以完成吊装就位，不需要额外捆绑吊带，搬运过程中受力点落在壳体的加强筋位置，不会拉扯接线盒或者输出轴这些薄弱部位。在不同工况选型时，可以根据负载需要的输出转速、额定扭矩匹配内部齿轮副的减速比，外部安装连接尺寸保持统一，后续产线升级调整负载转速的时候，不需要改动机架的安装孔位，直接替换同安装尺寸的不同速比整机就可以完成改造，设备的互换性很强。日常运维时只需要定期检查输出轴油封的渗漏情况、底部地脚螺栓的预紧力，以及散热筋表面积灰的清理，不需要复杂的拆解维护，非常适合无人值守的连续生产工位使用。
