纸箱自动折盖封箱贴带工位设备

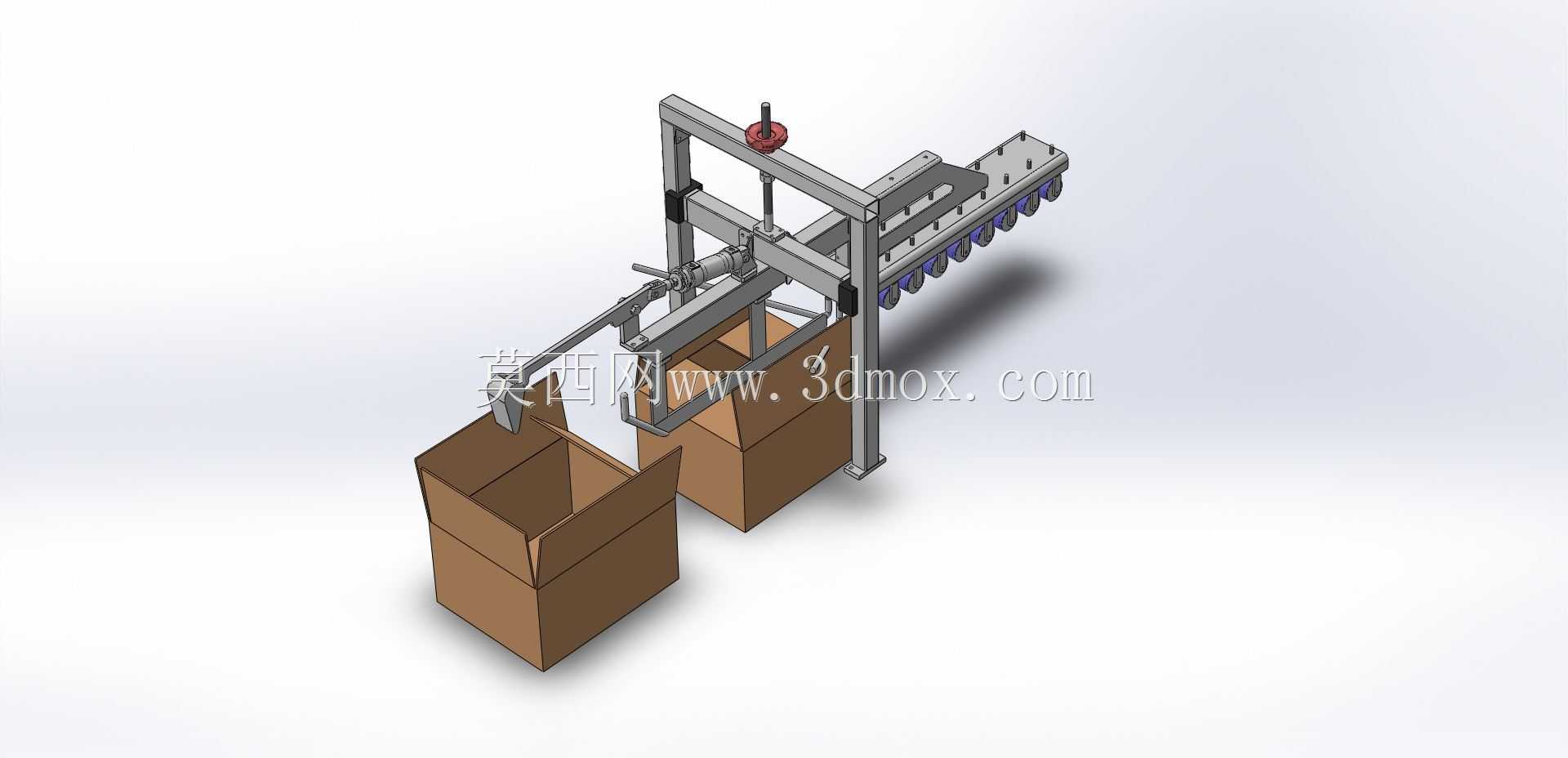

　　这套纸箱封箱贴带工位设备面向成品装箱后的纸箱封合作业场景，常见于电商仓储分拣线、食品日化成品包装段、五金零部件出厂打包工位，衔接开箱机、装箱工位之后，码垛捆扎工序之前，替代人工手动折合纸箱上盖、拉扯胶带按压封贴的重复操作。设备整体采用立式龙门框架搭配侧伸贴带悬臂的布局，底部预留纸箱通行通道，作业时纸箱由线体滚筒或皮带输送进入工位，两侧导向护板先对纸箱进行居中纠偏，避免纸箱偏斜导致胶带贴合轨迹歪扭；纸箱行进过程中，上方折盖机构先将纸箱两侧翻开的上翻盖向内压合，前后短盖由前置拨杆依次折合，保证箱盖完全闭合后再进入贴带段。贴带悬臂沿纸箱输送方向延伸，悬臂下方排布多组压轮，胶带卷安置在悬臂进料端，胶带引出后经过导向辊、张紧辊，贴附在纸箱中缝位置，随纸箱向前输送，压轮依次将胶带按压在箱面、中缝、箱侧折弯位置，切断机构在纸箱完全通过后自动截断胶带，尾端由毛刷压轮抚平，完成纸箱顶面中缝的一字封箱。

　　从结构设计角度看，设备主框架采用方管焊接拼装结构，立柱与横梁之间通过螺栓锁紧，框架底部设置可调脚杯，可适配现场地面不平的安装工况，调整设备整体水平度；贴带悬臂高度可通过立柱上的调节手轮带动丝杆升降，适配不同高度规格的纸箱，调节行程覆盖常规瓦楞纸箱的高度区间，换型时仅需松开锁紧手柄、转动手轮调整悬臂高度，再核对导向护板宽度即可，无需更换专用工装。两侧导向护板采用可调节宽度设计，护板支架沿横向导轨滑动，适配不同长宽尺寸的纸箱，护板接触面采用光滑非金属板材，减少纸箱行进过程中的刮蹭阻力。贴带执行端的压轮采用独立浮动安装结构，每个压轮都带有小行程缓冲余量，即便瓦楞纸箱表面存在轻微鼓包、箱盖折边存在微小高度差，压轮也能始终贴合箱面，保证胶带粘贴平整无气泡、无翘边。

　　设备的安装边界需要结合现场包装线体布局规划，整机横跨输送线布置，立柱分别位于线体两侧，需要预留线体侧边的维护空间，方便操作人员更换胶带卷、调整压轮压力；贴带悬臂向外延伸的长度对应纸箱封贴行程，选型时需要匹配现场常用纸箱的最大长度，避免纸箱尾部未完全通过贴带段时胶带提前切断。设备动力接入以输送线配套动力为主，贴带、切断动作可通过纸箱到位触发行程，无需复杂的控制系统介入，结构简单可靠，适合包装产线长时间连续运行。三维建模过程中完整还原了框架型材截面、调节丝杆、手轮、压轮排布、胶带导向路径、纸箱工位姿态，结构工程师可直接参考该布局完成非标封箱工位的改型设计，根据现场纸箱尺寸调整悬臂长度、立柱高度、导向护板间距，也可在此基础上增加侧边贴带机构、角边封箱组件，拓展实现纸箱四角边的胶带封合，适配更高密封要求的出口纸箱打包场景。设备整体没有冗余复杂结构，所有执行部件都围绕纸箱折盖、贴带、压合、切断的核心动作排布，维护点全部暴露在设备外侧，日常更换胶带、清理压轮残留胶渍都无需拆解主体框架，符合包装车间设备快维护、快换型的使用需求。
