全自动纸箱开箱成型包装工作站

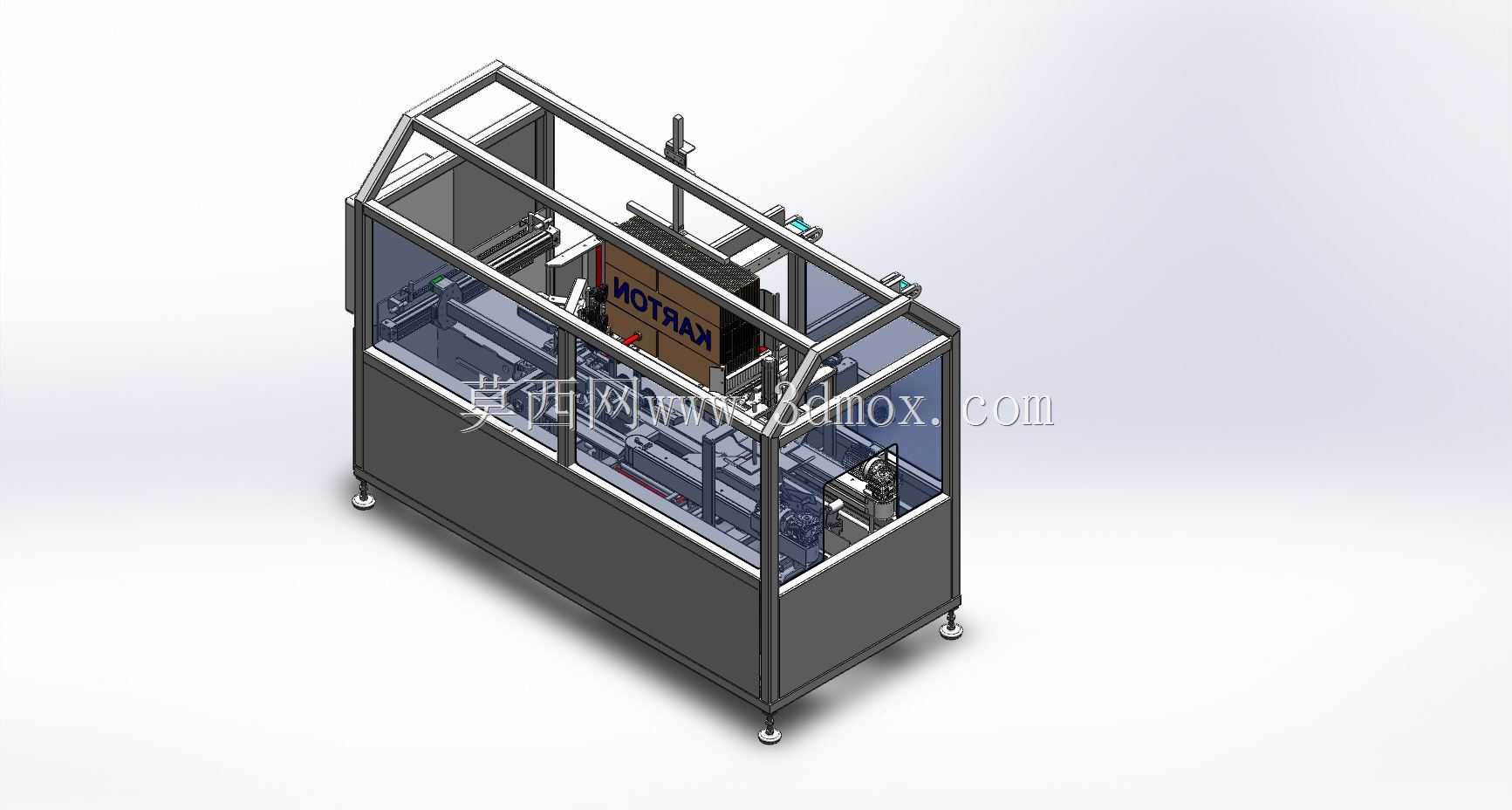

　　这套纸箱开箱成型工作站主要面向后段包装产线，在电商仓储、快消品装箱、家电零部件出货、食品日化整线包装场景中承担瓦楞纸箱自动取料、折底、封底与工位输送任务，替代人工反复折箱、贴胶带的重复劳作，可直接对接前端装箱工位与后端封箱、码垛单元，作为整线连续化包装的前段核心设备使用。设备整体采用框架式封闭布局，底部为碳钢焊接机架，四周布置透明亚克力防护门与铝型材立柱，顶部预留检修开口，既满足车间安全防护要求，又能直观观察内部纸箱成型动作，底部配置可调脚杯，可适配地面不平整的安装现场，调整设备水平度，避免高速运行过程中出现机架晃动。从工位动作逻辑来看，设备左侧为堆叠纸箱料仓，可一次性放置数十片压平的瓦楞纸板，料仓配置挡料限位与吸盘取料机构，

　　取料模组通过真空吸盘吸附最上层纸板，借助连杆摆臂将纸板从水平堆叠状态翻转拉开为立体箱坯，随后侧边折页机构依次动作，将纸箱下侧的四个折页按先后顺序弯折扣合，底部胶带封合机构沿纸箱下接缝匀速走带，完成封底作业，成型后的空纸箱由中部输送线推送至出料端，等待后续人工或机械手装入产品。整机的执行单元布局经过紧凑化优化，气动吸盘、折页挡板、胶带卷架均布置在机架内部空腔，外部无突出的运动构件，操作人员在设备外部补料、更换胶带卷时无需进入运动区间，防护门上的安全开关可在门体开启时切断运行动力，避免误动作伤人。设备的安装边界需要在前期产线规划阶段重点核对，整机长度方向预留纸箱料仓抽拉补料空间，宽度方向留出防护门全开的检修距离，

　　高度方向对应顶部机架与厂房屋面管线的净空，进料侧需对接纸板上料区域，出料侧输送高度要和后续装箱工位的输送面保持齐平，脚杯调节范围可抵消地面标高误差，电控气路元件集中布置在机架侧方的安装板上，气管、走线沿型材槽内布设，外观整洁且后期排查故障便利。结构设计层面，机架主受力杆件采用方管焊接后整体退火去应力，避免长期运行出现框架变形，所有和纸板接触的折页导向件采用圆角过渡，防止刮破瓦楞纸面，真空回路配置独立调压阀，可根据不同厚度纸板调整吸附负压，避免薄纸板吸穿、厚纸板吸吊不稳的问题，胶带架采用快拆结构，更换胶带卷时无需额外工具，缩短产线停机换型时间。针对不同规格纸箱的换产需求，料仓限位、折页挡板、输送导向宽度均可通过手轮调节，

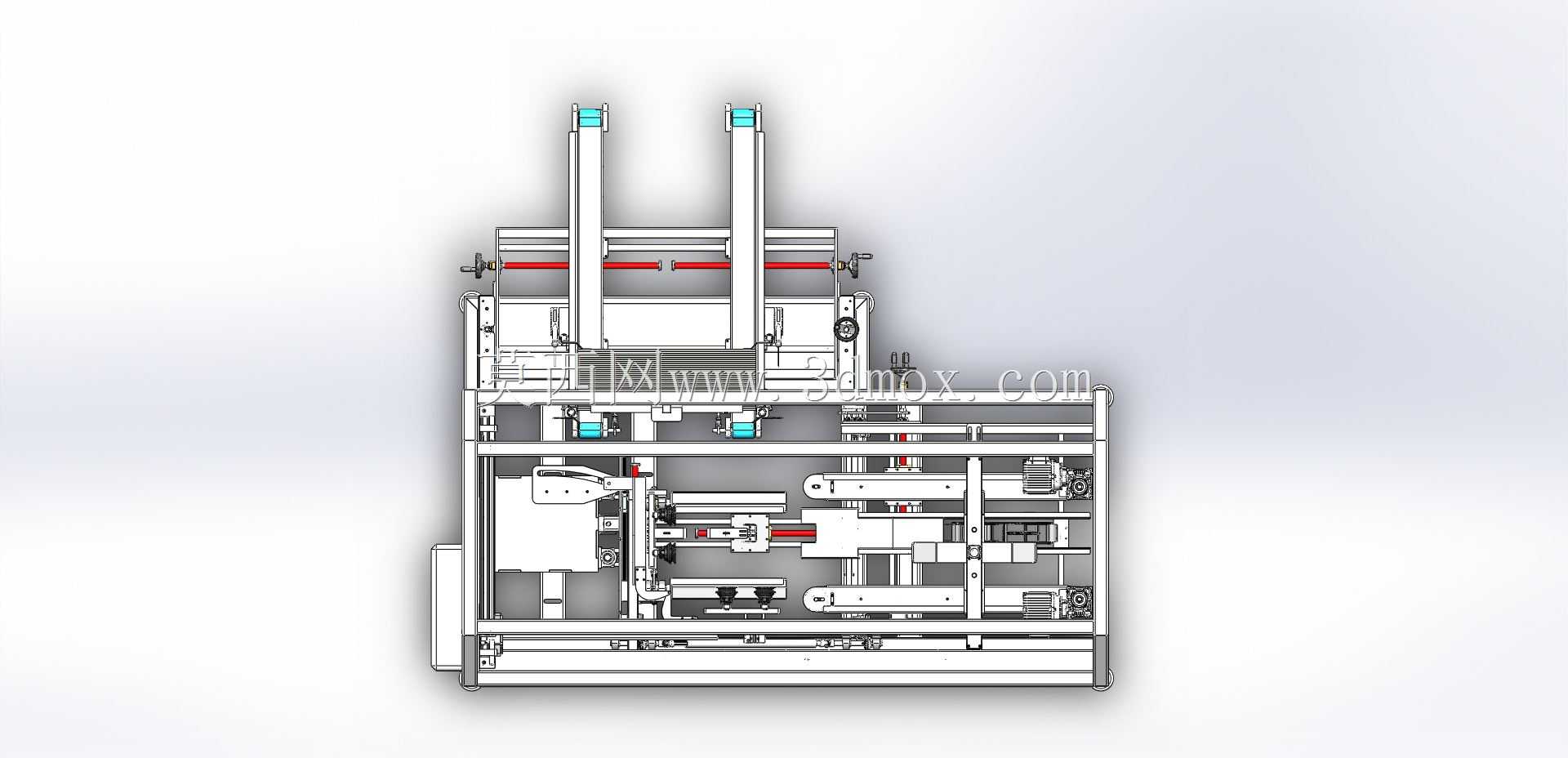

　　调节刻度清晰标注，换型人员只需按对应纸箱尺寸调整各限位位置即可快速适配，无需反复拆装构件。设备运行时纸箱从单片纸板到封底成型的全过程在封闭机架内自动完成，节拍稳定，成型后的纸箱方正度一致，不会出现人工折箱常见的折页歪斜、胶带粘贴偏移问题，可大幅降低包装工位的人工劳动强度，提升整线包装一致性。三维建模过程中完整还原了机架焊接结构、型材防护框架、吸盘摆臂模组、折页执行机构、胶带封切单元、输送导轨以及脚杯安装细节，各运动副的装配关系、气动元件排布、安全门开合空间均按实际设备比例搭建，结构工程师可直接参考该模型开展包装线布局规划、工位节拍核算、安全防护设计与同类开箱设备的改型开发，也可作为非标包装机械设计的典型案例，梳理纸箱成型类设备的机构设计思路与现场安装注意事项。
