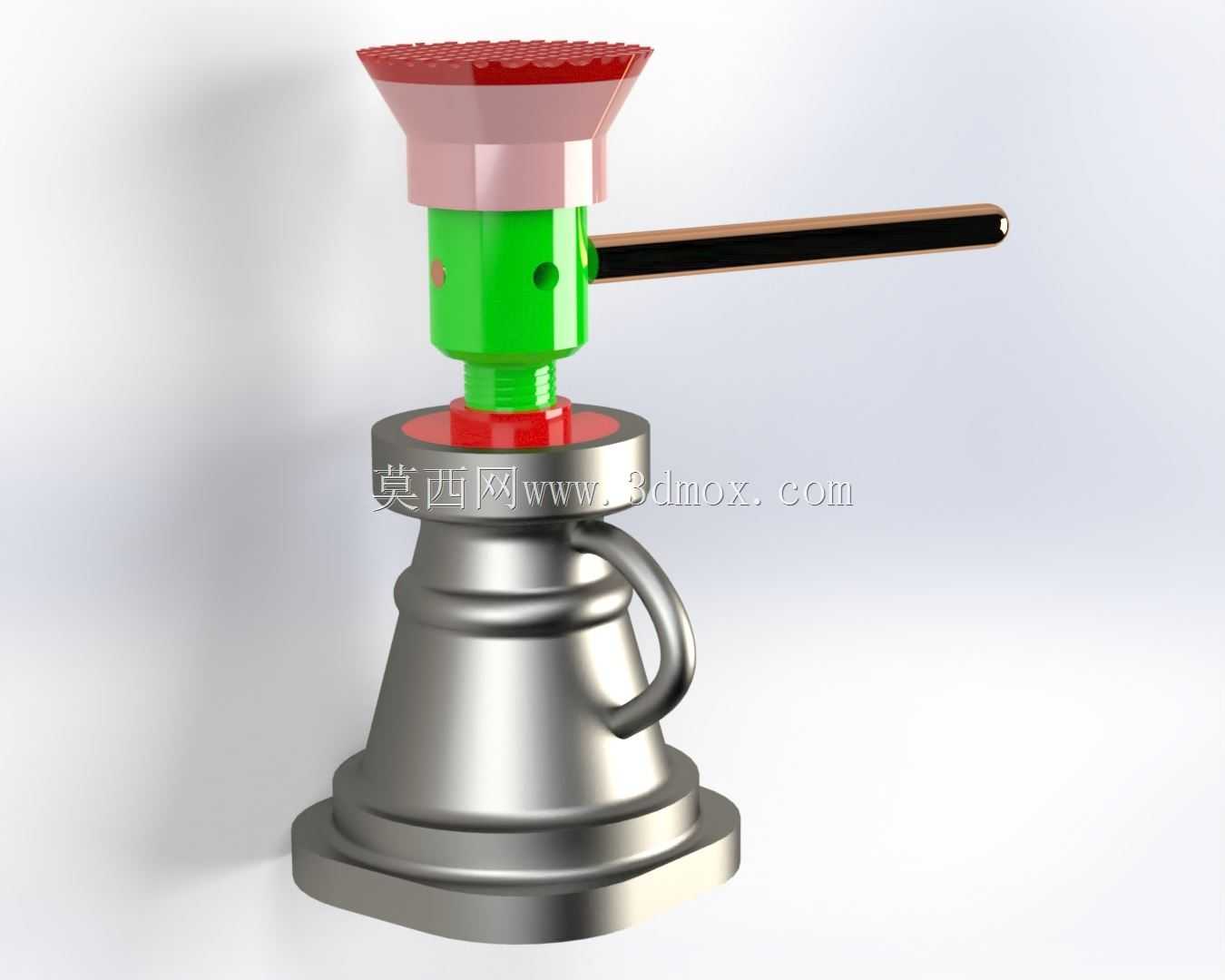

在重型设备检修、工装装配对位、中小型构件临时承重这类现场工况里,纯液压顶升方案往往存在密封件老化渗漏、长期持载泄压的隐患,螺旋机械式顶升支撑凭借螺纹副的自锁特性,能够在无持续动力输入的状态下长时间稳定承载,这也是这类结构在车间维保、桥梁临时支座、生产线设备调平场景中始终保有应用占比的核心原因。这套螺旋顶升装置的整体结构完全围绕刚性传力路径搭建,底部为扩口式锥形铸钢基座,基座底面加工为整面平整接触端面,作业时直接贴合地面或工装垫铁,大直径的支撑底面可以把上部载荷均匀扩散到支撑面,避免局部压强过大压损车间环氧地面或者木质垫木。基座侧壁集成了一体式铸造的环形提手,这个结构并非冗余设计:车间转场时作业人员可以直接穿入撬杆或者吊挂吊具,
无需额外焊接吊耳,既避免了外挂吊耳焊缝受载开裂的风险,也方便单人短距离移位操作。基座内部加工有同轴的内螺纹腔体,和上部的承重螺杆组成梯形螺纹传动副,选用梯形牙型而非普通三角螺纹,一方面是梯形螺纹的牙根部厚度更大,受轴向重载时应力集中系数更低,反复顶升作业不容易出现牙型剪断失效;另一方面梯形螺纹的对中性更好,螺杆升降过程中径向间隙均匀,不会出现偏载卡滞。螺杆顶端的承重头做了分层结构设计:最上方的红色承托端面加工有放射状防滑齿纹,当支撑工件底面时,齿纹可以嵌入工件表面的氧化层或者垫木表层,避免顶升过程中工件横向滑移;承托头和螺杆之间设置了回转推力轴承,转动侧方操作杆驱动螺杆升降时,顶部承托面可以保持不随螺杆同步转动,
避免支撑面和工件底面之间发生相对摩擦划伤工件漆面或者加工面。侧方伸出的长操作杆为插拔式设计,杆身穿过螺母套的径向通孔,作业时穿入加力杆后通过人力扳动即可带动螺母回转,把旋转运动转化为螺杆的直线顶升动作,杠杆力臂的长度经过匹配,普通作业人员无需借助动力设备即可输出数吨级的顶升力;非作业状态下加力杆可以拔出收纳,减少装置的外廓占用空间。从安装边界来看,这套装置的最低收拢高度适配常规设备底座下方的预留间隙,基座外径小于常见设备地脚的跨距,不需要提前开挖地坑或者额外搭建支撑垛,直接推入工件下方即可就位;螺杆的有效行程覆盖普通设备找平、构件顶升对位的常用高度区间,升到最高位置时螺纹副仍然保留足够的啮合扣数,不会出现螺杆脱扣飞出的危险。
设计过程中所有回转配合面都预留了合理的润滑脂存储槽,长期户外存放时可以在螺纹表面涂抹锂基脂隔绝水汽,相比液压产品不需要定期更换密封件、补充液压油,维护门槛极低。针对偏载工况,基座的锥形过渡段做了等强度壁厚设计,从底部大直径向上逐步收窄,既控制了整体自重,又保证承受侧向倾覆力矩时不会出现基座根部弯折;顶部承托盘的直径大于螺杆外径,支撑面的冗余量可以适配不同大小的工件支撑脚,即使工件底面的支撑点存在少量位置偏差,也能保证载荷完全落在承托范围内。这类纯机械顶升结构不存在低温环境下液压油黏度升高动作卡顿、高温环境下密封件老化失效的问题,在野外施工、焊接作业旁的高温区域都可以稳定使用,三维建模过程中所有配合面的同轴度、螺纹副的啮合间隙都按照实际加工公差搭建,运动仿真可以完整模拟螺杆全程升降的动作逻辑,不存在结构干涉,结构设计人员可以直接参考该方案的传力路径布局,适配不同载荷等级的顶升工装开发。
