八十吨开式机械冲压压力机结构

　　这套压力机三维结构面向中小型钣金冲压、落料、冲孔、浅拉伸与简单成形工序，常见于五金件加工、家电外壳备料、汽车零部件初成形、支架类零件冲裁以及标准件批量生产现场。设备采用开式C型机身布局，操作者可从前、左、右三个方向接近工作台，送料、取件、模具吊装和废料排出都比较方便；在连续冲压线上，它也可以作为单机工位，配合卷料架、整平机、送料机和接料装置完成自动化节拍生产。

　　模型中机身下部为工作台与底座区域，底座承担整机重量和冲压反力，并通过地脚螺栓与基础连接。工作台面用于安装下模，台面上的T型槽或压板空间决定模具固定方式；上部滑块沿导轨做上下往复运动，用于安装上模并传递公称压力。滑块与机身之间的导向结构需要控制侧向间隙，尤其在偏载冲孔、连续模冲压时，导轨刚性直接影响模具刃口对中和零件尺寸稳定性。

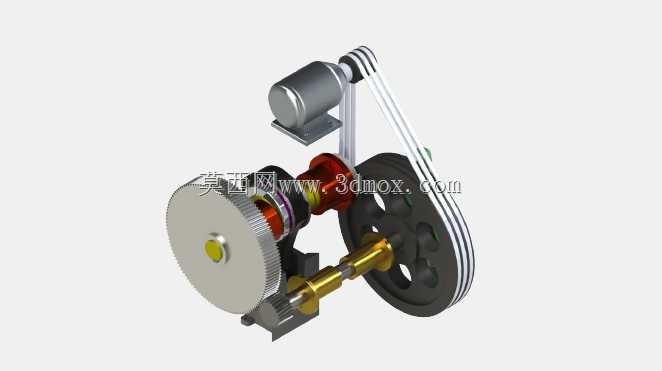

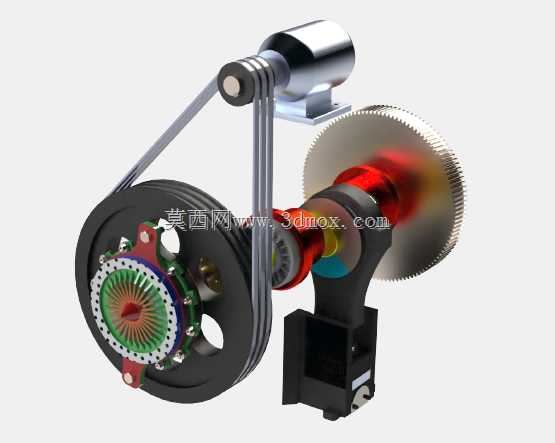

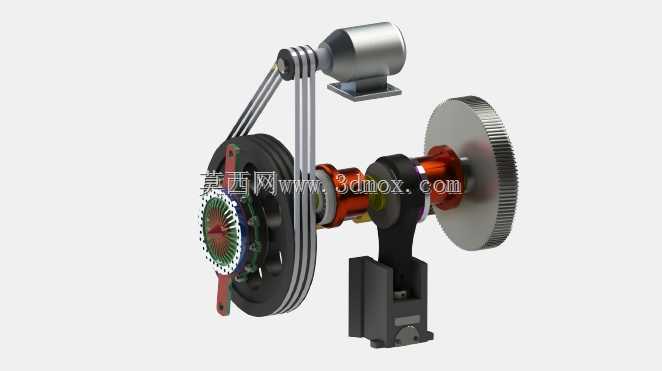

　　传动部分以电动机、飞轮、齿轮减速、曲柄连杆机构为核心。大直径飞轮安装在机身侧部，用于储存能量，使滑块在瞬时冲裁时仍能维持较稳定的转速和扭矩；飞轮外侧设置防护罩，既满足安全防护要求，也避免检修人员接触旋转件。曲柄连杆把旋转运动转换为滑块直线运动，连杆长度、曲柄偏心量和滑块行程相互关联，决定模具开启高度、送料空间以及适用板料厚度。设计时需要把公称力行程、滑块行程次数、最大装模高度和工作台有效面积放在一起校核，而不是单独追求吨位。

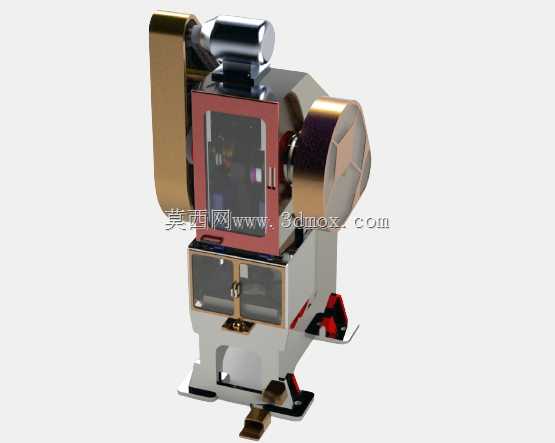

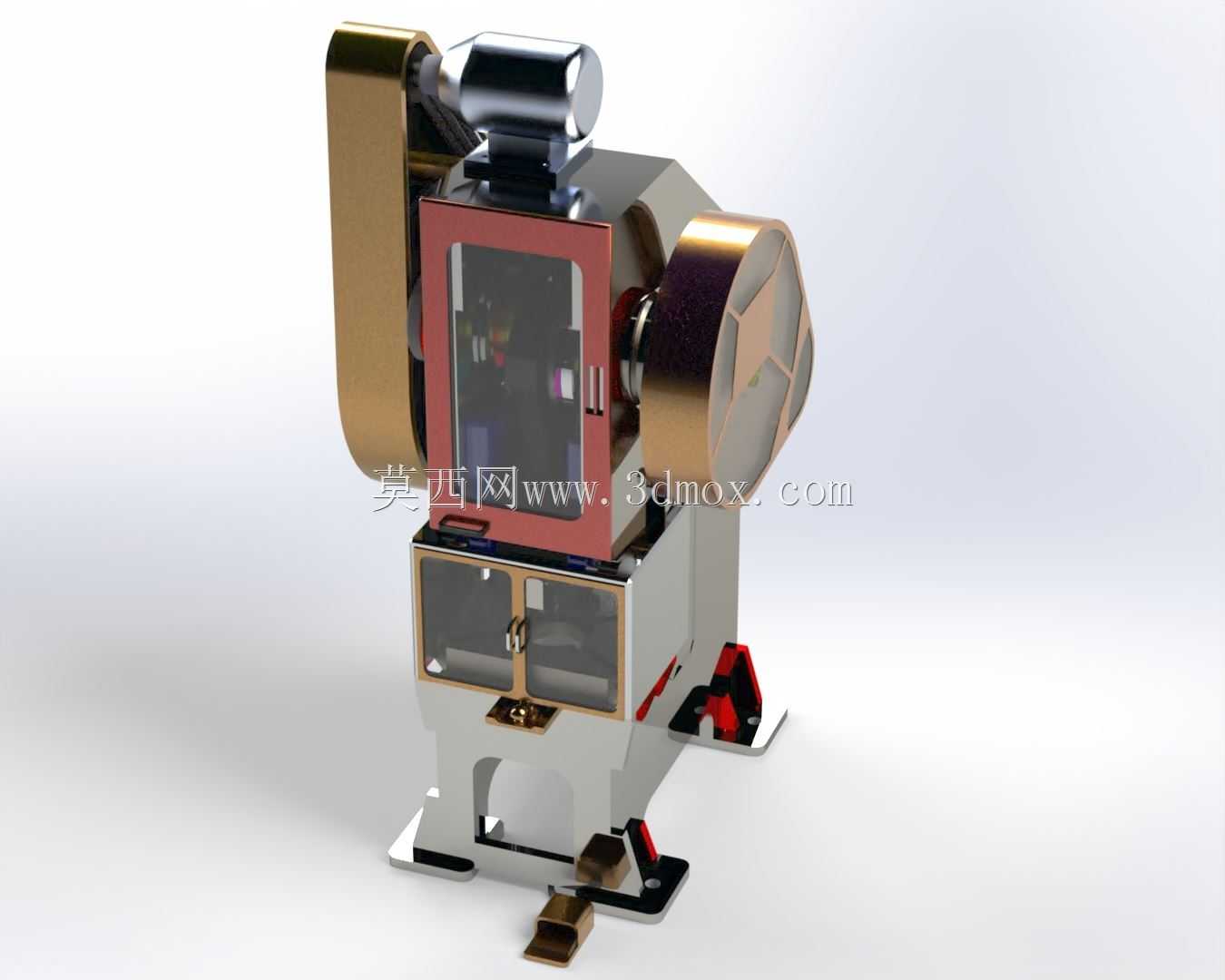

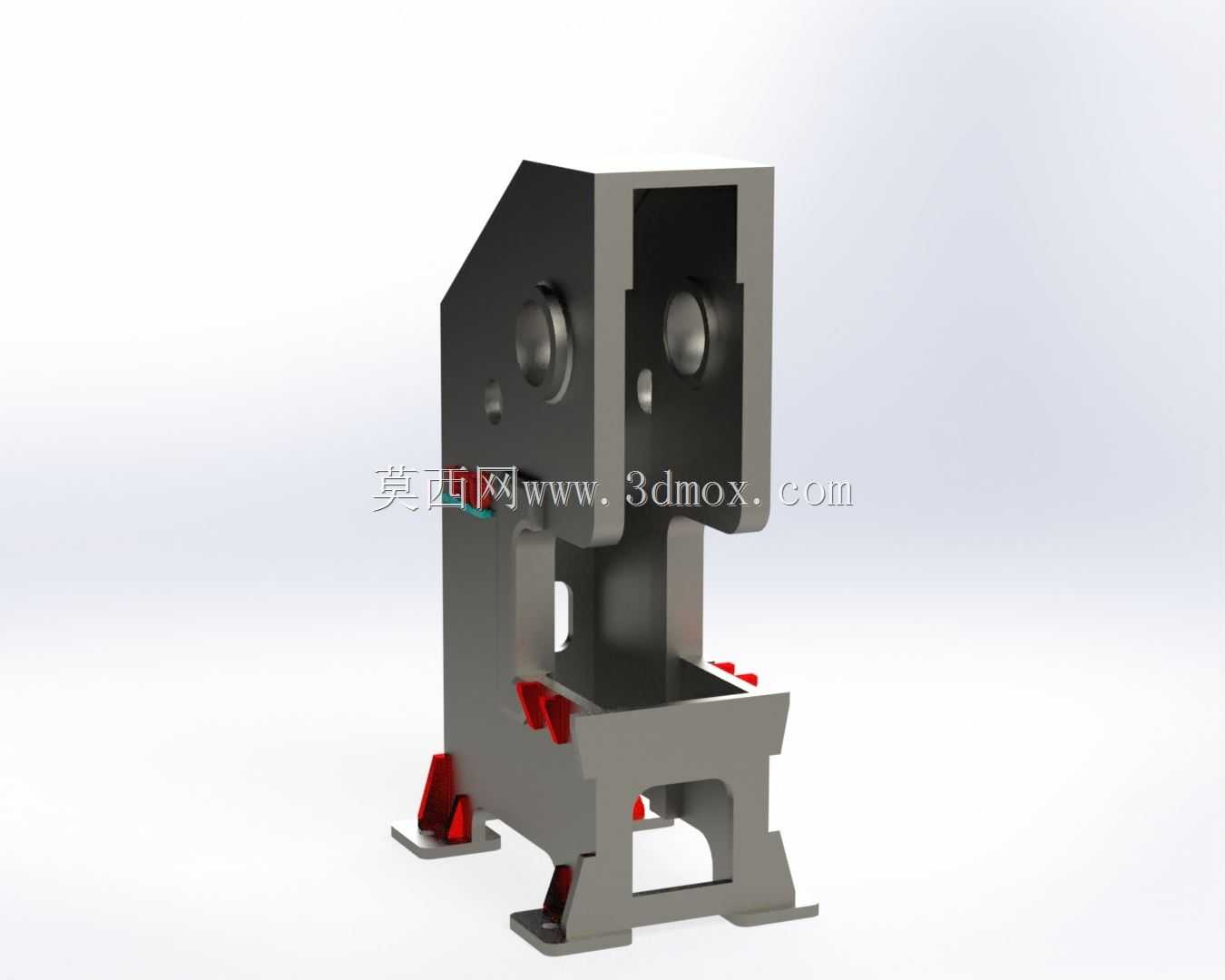

　　机身正面设置防护门与观察区域，既保留模具工作区观察视野，也防止冲压过程中废料、油雾或误操作带来的伤害。上部电机和传动件集中布置，维修时可从侧部和顶部接近；机身后方的平衡与支撑结构用于降低偏载时机身开口变形。对于开式压力机，C型喉口在载荷作用下会产生角变形，若喉口深度过大或机身截面偏弱，上下模会出现横向错位，长期使用后表现为冲裁毛刺增大、导柱磨损加快和模具刃口崩裂。因此三维结构中对立柱截面、工作台支撑板、传动轴支承座和滑块导轨长度都进行了实体表达，便于后续做刚度复核。

　　安装边界方面，设备需要预留前方操作空间、侧面飞轮检修空间和后方电机维护空间。基础不仅要承受整机静重，还要吸收滑块往复运动带来的交变载荷，地脚位置应避开地下管线和浅基础开裂区域。上方需保留吊装高度，便于整机就位和模具更换；工作台前方应留出送料器、材料堆放和操作人员站位，侧面则需保证飞轮罩拆除后能完成皮带、轴承和齿轮检查。若接入自动送料线，还应核对模具中心线、送料高度和废料滑槽方向，避免设备就位后再改造机身周边防护。

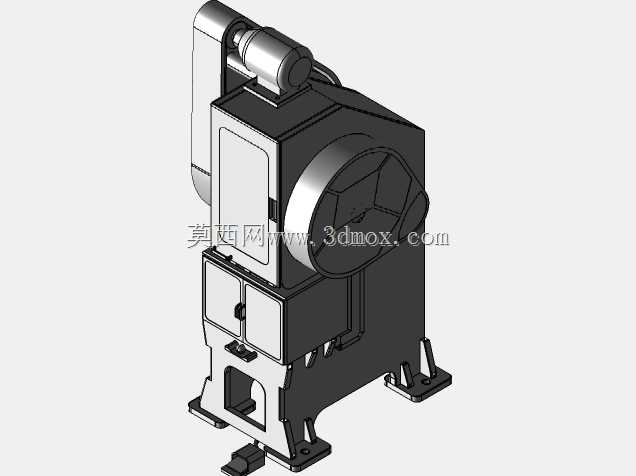

　　从建模思路看，该结构把焊接或铸造机身、滑块、导轨、飞轮、齿轮罩、电机支座、工作台、调节机构和安全防护件统一装配，能够直观呈现压力机从动力输入到滑块输出的完整传力链。对结构设计人员而言，可在此基础上检查装模高度调节方式、滑块封高空间、模具压板位置、气动或电气元件走线以及维修拆装顺序；对设备选型人员而言，则可结合冲压件所需吨位、模具闭合高度、工作台面尺寸和生产节拍，判断该类开式机械压力机是否适合具体产线。
