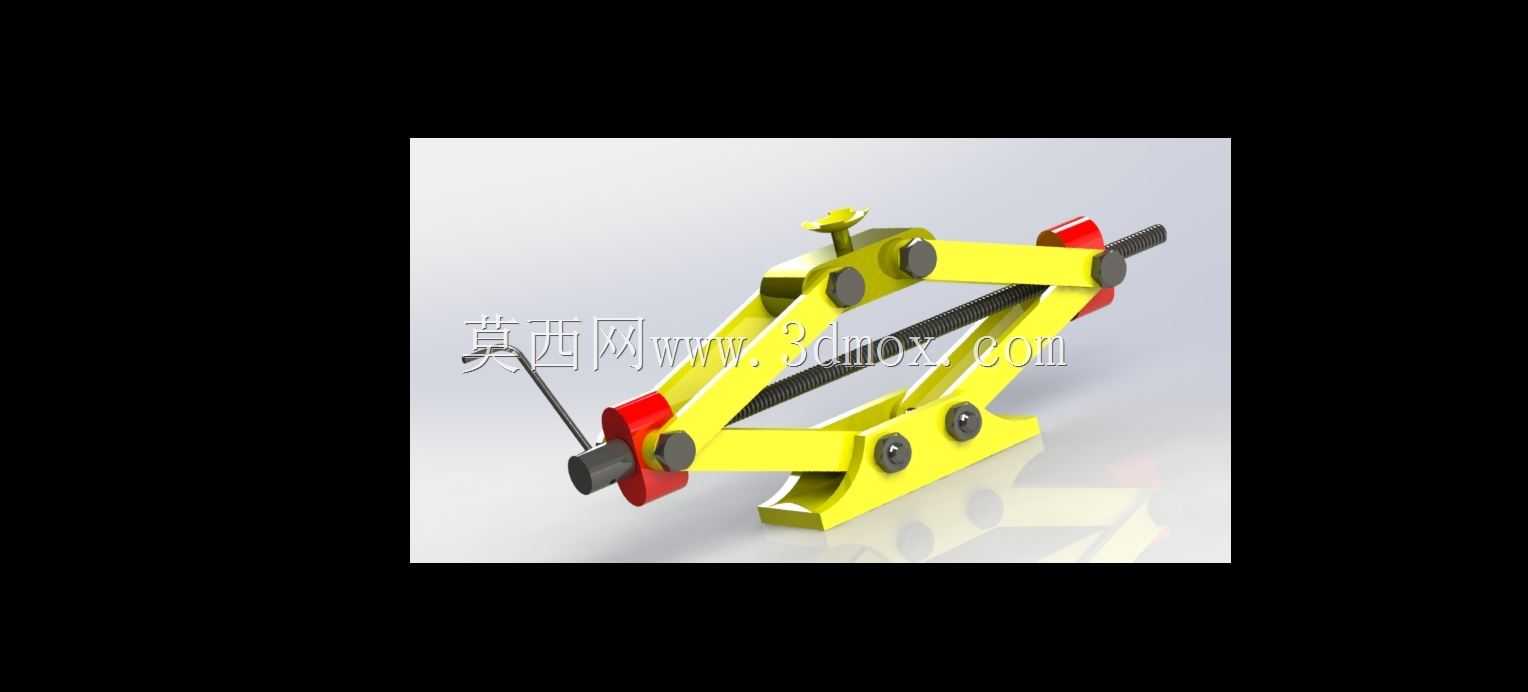

剪式车载千斤顶全套零件结构

　　这套剪式举升机构主要面向乘用车随车维修、轮胎更换、底盘检查以及轻型装配工位的短时支撑场景。结构采用左右对称的交叉臂布置，通过中部长丝杠旋转带动两侧螺母座相向或反向移动，使上下支撑点之间的距离发生变化，从而实现缓慢、稳定的垂直举升。与液压式举升装置相比，剪式机械结构没有油缸、密封件和液压油路，维护点少，存放姿态低矮，适合放入车辆后备箱或维修工具柜中，在野外、路边、车库等缺少固定举升设备的位置使用。

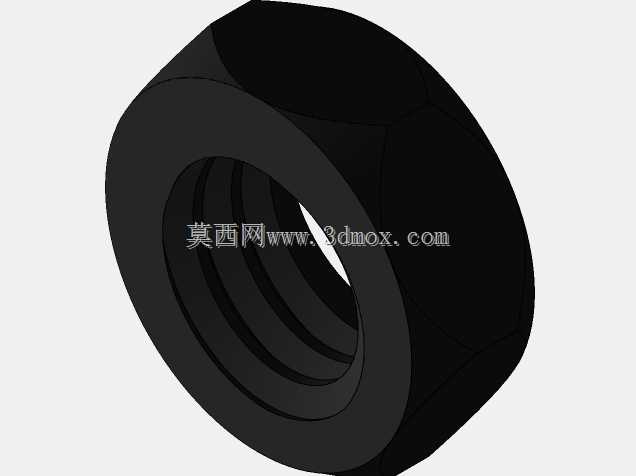

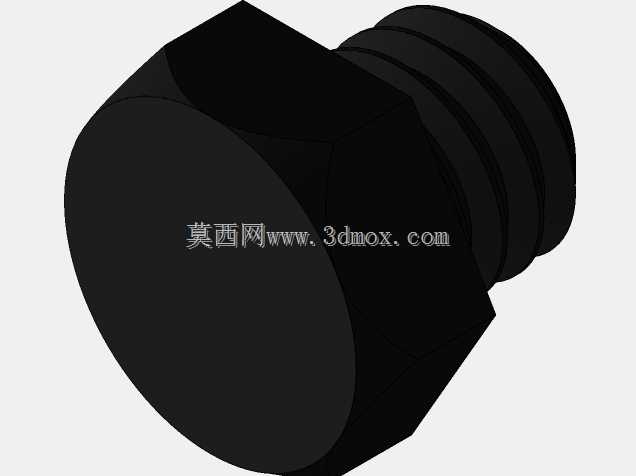

　　从受力路径看，载荷由顶部支撑座进入，经两组交叉剪臂传递到底部基座。剪臂端部与中部铰接点共同构成多支点承载框架，丝杠并不直接承受竖直冲击，而是主要承受沿轴向的拉紧或推挤力，因此螺纹副的自锁性能和铰接点的间隙控制十分关键。模型中各臂板、销轴、端座、螺母滑块、顶部托块和底部支撑脚均独立建出，能够清楚表达装配关系，也便于在设计阶段检查运动干涉。交叉臂在最低位置时接近平放，整体高度较小，方便塞入车辆底盘下方的指定举升点；展开后，臂板夹角逐渐增大，顶端托块上升，支撑宽度随机构几何关系变化，设计时需要同时关注最低进入高度、最高举升高度和临界稳定角度。

　　外形边界方面，这类机构通常以长条形丝杠作为横向主尺寸，底部两支承脚在收拢状态下形成较窄轮廓，展开过程中脚部跨距增加，以提高抗倾覆能力。顶部托块不宜做成大面积平板，实际产品多采用带定位槽或弧形接触面的小托座，使其对准车身门槛加强梁或底盘指定支撑位置，避免直接顶压油底壳、护板、塑料覆盖件等非承载区域。底部支撑脚则需要保证与地面有足够接触面积，在松软地面使用时往往还需配合垫板，降低局部压强。

　　建模思路上，应先确定丝杠公称直径、螺距、有效行程以及两端支撑方式，再反推剪臂长度、铰接孔位置和上下端点轨迹。剪臂板厚直接影响弯曲刚度，孔轴配合不能过松，否则在举升过程中会产生侧向摆动；也不宜过紧，以免涂装、锈蚀或微小变形后转动卡滞。中部螺母滑块通常采用成对布置，左右螺纹旋向相反，旋转一根丝杠即可让两端同步收拢，这种设计能减少操作时间，并使两侧受力更加均衡。端部摇把接口需要保留足够的扭转强度，摇把与丝杠端可通过销接、方头或钩形头传递扭矩，模型中可见的细长操作杆用于人工输入旋转运动，适合低速、小行程作业。

　　在工程应用中，该类装置不能替代长期承重支架，车辆举升到目标高度后，若人员需要进入车底，应另行设置安全支架或刚性支撑块。剪式机构的优势在于结构直观、成本可控、收纳方便，但其升降速度较慢，对螺纹润滑和铰接防锈有要求。日常设计验证时，需要重点检查丝杠在最大载荷下的轴向变形、剪臂孔位的疲劳应力、基座在偏载时的滑移趋势，以及顶端托块与车身支撑点的贴合状态。通过完整零件建模，可以在投产前完成装配间隙校核、运动包络分析和工装夹具定位，也可用于维修教学、产品展示和机械原理演示。
