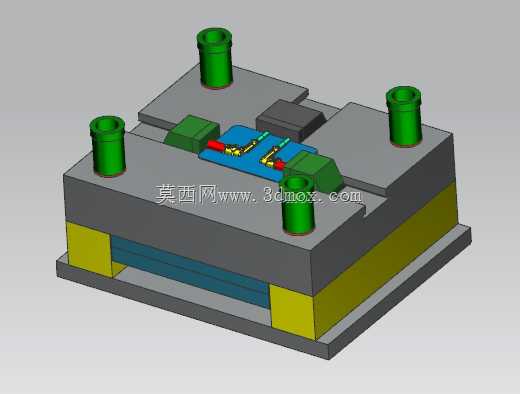

这套三维结构面向小型通讯塑胶件的量产成型需求,整体围绕一模两腔的注塑工艺展开,在结构布置上兼顾成型效率、浇口平衡和后期维护便利性。从模型可见,模具采用典型板层式模架,上下模板之间设置成型区域,四周布置多根绿色导向柱,用于合模过程中对动定模进行精确定位,避免型腔错位造成塑件壁厚不均或飞边。导向柱的位置靠近模架四角,受力分布较均匀,能够承受高速合模和注射压力带来的侧向载荷。
模具中部蓝色区域为塑件成型及浇注相关结构,红色细件对应流道或浇口附近的成型零件,两个型腔沿中心近似对称布置。这样的排布可以缩短熔体从主流道到各型腔的流程,使两个型腔在充填时间、保压压力和冷却节奏上尽量保持一致,减少通讯外壳类薄壁件出现短射、缩痕或内应力差异的问题。绿色斜置构件体现了侧向抽芯思路,适用于塑件侧面带有卡扣、孔位或倒扣结构的情况;开模时通过斜导柱或滑块机构带动侧型芯退出,再由顶出系统将塑件从型腔中分离。
下部黄色与蓝色板件构成模架支承和顶出运动空间,模板厚度按照注射压力、型腔数量和塑件投影面积进行匹配。实际设计时,需要先依据通讯件的外形尺寸确定型腔边界,再反推模架长宽,保证型腔边缘到模板外侧留有足够的封胶和安装距离;导柱、螺钉、定位环等标准件不能与冷却水路、顶杆孔和滑块行程发生干涉。模型中四根较高的圆柱结构可对应导柱或支撑定位件,其高度需满足开模行程要求,使塑件和流道凝料能够顺利取出,同时在合模终了前保持导向接触,提升重复定位精度。
在应用场景上,这类模具多用于手机周边、通讯接头壳体、小型电子连接器外罩等薄壁塑胶零件生产。制品通常尺寸不大,但对外观面、装配孔位和卡扣一致性要求较高,因此型腔排布、浇口形式和冷却回路都需要围绕塑件几何特征细化。若产品表面不允许留下明显浇口痕迹,可在三维结构中进一步评估潜伏浇口或侧浇口方案;若内部存在深筋、柱位,则要在对应位置布置顶杆或推板,防止顶白、顶穿和变形。
设计思路上,先以通讯件的三维外形为核心拆分动定模仁,依据拔模方向确定主分型面,再识别侧向倒扣并规划滑块运动方向。分型面应尽量选择在塑件轮廓转折清晰、加工和封胶都较稳定的位置,避免跨越大面积外观面。模仁嵌入模架后,通过定位块和螺钉固定,便于后续抛光、修模和更换镶件。对浇口附近易磨损、热量集中的区域,可采用独立镶件结构,维修时不必拆卸整块模板。
冷却系统在这类模具中直接影响成型周期。模板内部应围绕型腔和流道布置水路,水路距型腔表面保持均匀间距,避免局部过热导致通讯件翘曲。对于滑块和斜顶附近空间狭窄的位置,需要权衡冷却通道、顶出元件和机构强度,不能单纯追求水路数量而削弱模板刚性。浇注系统则需结合材料流动性设计截面,主流道、分流道和浇口的过渡应平滑,减少压力损失和材料滞留。
安装边界方面,整套模具外形需与目标注塑机的拉杆间距、最大模厚、最小模厚和开模行程匹配。定位环、浇口套位置要对准注塑机射嘴中心,压板或螺钉固定区域需落在机床模板有效范围内。顶出板行程要保证塑件完全脱离型芯,而滑块行程则要超过侧向倒扣深度,并在开模顺序中设置限位和锁紧,避免合模时发生撞击。整体模型把模架、导向、型腔、侧抽芯和板层关系完整表达出来,可用于结构评审、加工出图、标准件选型以及注塑动作校核。
