通讯外壳注塑模具三维结构设计

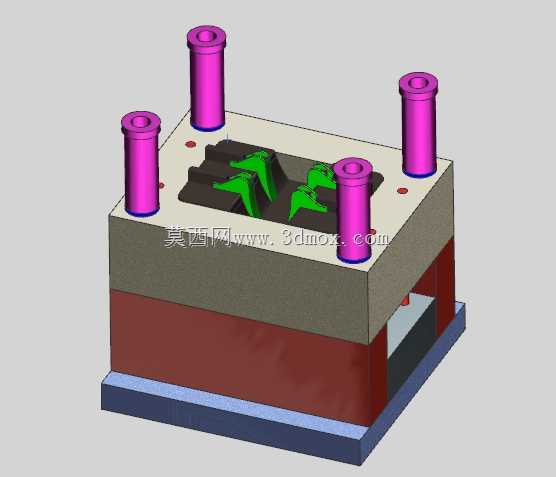

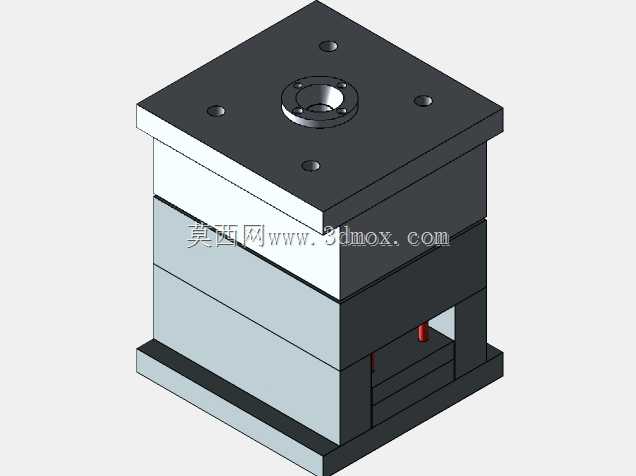

　　这套模具结构面向小型通讯终端外壳类塑件的批量注塑成型，整体采用标准三板模架思路搭建，四根紫色导柱分布在模架四角，承担合模过程中的导向与定位，保证动定模开合时的同轴度，避免型腔错位。模架分层清晰，底部蓝色部件为注塑机安装侧的底板与支撑结构，红褐色区域对应动模侧的垫铁与支承板，灰色主体为模板本体，上方定模侧开设成型腔，内部绿色结构为成型塑件卡扣、内腔与局部异形特征的型芯镶件。

　　从实际生产场景看，这类模具通常安装在中小吨位卧式注塑机上，用于成型手机配件、通讯接头外壳或便携终端塑料件。塑件外观面要求较高，内部带有装配卡扣和薄壁加强结构，因此模具在分型时将外观面留在定模侧，倒扣与装配结构交由动模侧镶件成型。图中可见型腔区域围绕多件壳体排布，具备一模多腔的布局特征，有利于在单次注射循环中同时产出多个塑件，提升单位时间产出效率。

　　设计时首先要依据塑件外形确定分型面。通讯外壳多为薄壁盒状结构，分型线通常沿壳体最大轮廓布置，以减少侧向抽芯复杂度。模型中绿色成型件突出于模板平面，说明型芯部分直接参与壳体内部形状塑造，周边黑色区域为避让塑件侧壁和浇口系统预留的成型空间。模板上的红色小圆点为定位销、紧固螺钉或冷却水嘴安装位置，这类细节在三维结构中不能省略，因为它们直接关系到镶件固定、模具装配和冷却回路接入。

　　导柱长度高出模板闭合面较多，合模时导柱先于型腔接触导套，可保护细小型芯和型腔边缘不受撞击。导柱布置在四角后，模架承受注射压力时的受力对称性更好，尤其适合多腔模中塑料熔体充填不平衡带来的侧向载荷。定模板与动模板之间需要预留足够的开模行程，使壳体冷凝收缩后能够随动模离开型腔，并由顶出机构将塑件从型芯上推出。

　　在安装边界方面，模具外形尺寸受注塑机拉杆间距、最小模厚和最大开模行程约束。底板宽度需匹配注塑机压板固定位置，顶出孔位置要与机台顶杆中心对应；总闭合高度不能小于设备最小模厚，开模后动定模之间的分离距离则要满足壳体取出和机械手取件空间。模型底部留出的中空区域，正是为顶出板、复位杆和支撑柱提供运动与承载空间，避免注射时型芯受高压熔体作用产生退让。

　　冷却系统围绕型腔和型芯分布，模板侧面需预留水路接口，保证成型周期稳定。由于通讯外壳壁厚较薄，充填速度较快，浇口形式宜采用点浇口或侧浇口，并在流道布置上平衡各腔充填压力。若壳体侧面存在卡扣孔或接口开窗，则需要在对应位置增加滑块或斜顶机构；三维建模时应把滑块行程、斜顶角度、锁紧面和耐磨板位置一并表达清楚，否则后期装配容易发生干涉。

　　结构校核重点集中在三个方面：一是开合模过程中导柱、顶杆、镶件与模板之间不能出现运动干涉；二是型腔壁厚和支承板厚度要承受锁模力与熔体压力，防止模板挠曲导致飞边；三是顶出位置应布置在壳体加强筋、边缘或骨位附近，避免顶穿薄壁外观面。对于多腔模具，还要检查各腔到主流道的距离、浇口截面和排气槽位置，使短射、困气和熔接痕风险降到较低水平。

　　整体来看，该模型把模架、导向件、成型镶件和安装基础完整表达出来，适合用于注塑模具结构评审、模架选型参考以及通讯类塑料件成型方案沟通。工程人员在深化时可继续补充冷却水道、顶出系统、流道凝料、螺钉销钉和滑块机构，使三维结构从方案模型进一步转化为可加工、可装配、可上机生产的模具设计图纸。
