通讯外壳注塑成型模具结构设计

　　这套三维结构围绕小型通讯终端外壳类塑件的批量注塑生产展开，整套模架采用标准三板式布局，适配卧式注塑机安装场景，在消费电子配件车间的量产工位中，这类模具承担薄壁塑胶壳体的连续成型任务，单次开模即可完成四件同规格壳体的型腔填充，排布在分型面中心区域的四个模腔围绕主流道对称布置，能让熔融塑胶从中心进料后向各型腔均衡分流，有效降低不同模腔之间的填充压力差，减少壳体出现缺胶、飞边或者内应力不均的概率。

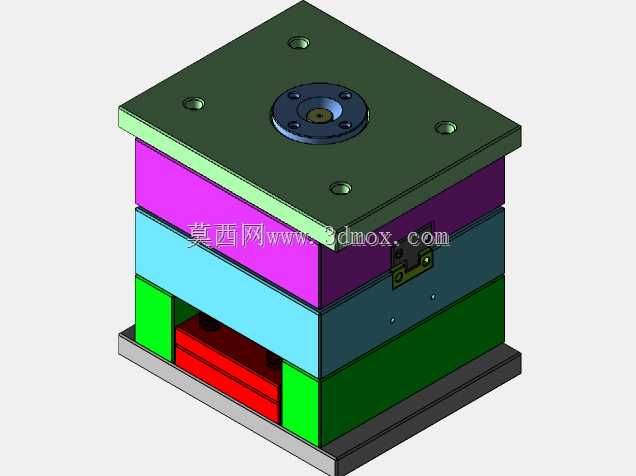

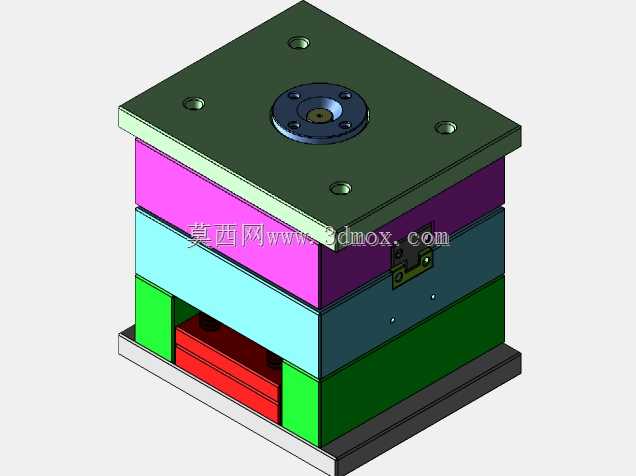

　　从安装边界来看，整套模具底部为平直的公模固定板，可直接贴合注塑机的动模安装基面，四周预留的锁模孔位匹配常规吨位注塑机的压板固定间距，顶部四根垂直布置的红色导柱贯穿动定模两侧导向套，合模过程中导柱先于型腔贴合进入配合段，承担径向定位作用，避免两块模板在高速合模冲击下出现错位，导柱伸出定模座板的高度预留了足够的开模行程余量，即便塑件带有浅侧向倒扣结构，开模时导柱也不会提前脱离导向套，全程维持模板平行度。

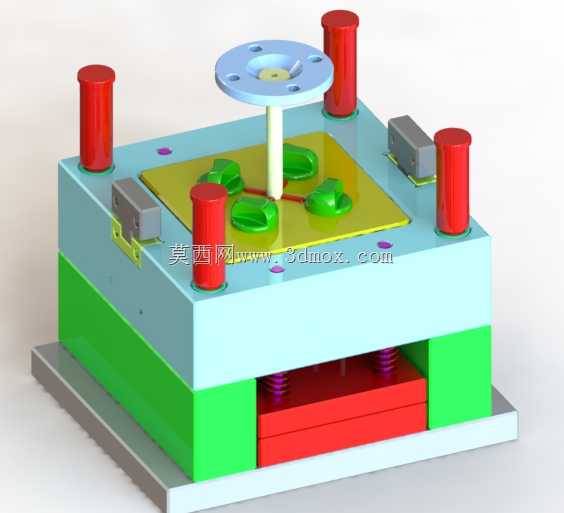

　　模具顶部中心设置的带孔圆盘状结构为注塑机喷嘴对接的定位环，下方连接垂直主流道衬套，熔融塑胶从喷嘴注入后沿衬套向下进入分型面的分流道网络，黄色区域对应定模侧的型腔固定板，表面开设的分流道截面采用梯形加工，相比圆形流道更便于机加工与后期抛光，流道末端延伸至每个型腔的进料点，点浇口形式在开模时能自动拉断料把，不需要人工逐件修剪进料口，大幅降低后工序工作量。

　　动模侧下方的分层结构对应顶出与复位组件，最底部红色板块为顶针固定板与顶出底板，板间布置的紫色弹簧为复位弹簧，合模时定模分型面挤压顶针板回退，弹簧被压缩储能，开模后注塑机顶杆推动顶出板向前动作，布置在壳体周边与内部筋位下方的顶针同步将塑件从型芯表面顶出，弹簧在顶出动作完成后驱动顶针板自动回位，为下一次合模做好准备。动模两侧伸出的灰色块状组件为侧向抽芯油缸搭配滑块结构，针对通讯壳体侧边的接口卡槽、装配挂孔这类垂直于开模方向的倒扣特征，开模瞬间油缸先驱动滑块沿侧向导轨滑出，完全脱离塑件侧孔区域之后，主开模动作才继续执行，避免强制脱模拉伤壳体侧边的装配面。

　　模体分层配色清晰区分不同功能板块：浅蓝色区域为定模座板与型腔外围垫板，承担型腔载荷传递与隔热作用，绿色板块为动模侧的支撑垫铁，两块垫铁之间留出的空腔刚好容纳顶出板的全行程运动空间，垫铁高度根据顶出行程叠加安全余量设计，保证壳体最深的筋位完全脱离型芯表面后顶针才到达行程终点。分型面上散落的紫色小部件为限位钉与回针配合组件，合模时回针先接触定模板面，将顶针板精准推回初始位置，限位钉则控制流道凝料的脱出间隙，避免料把卡在流道板内影响全自动生产循环。

　　整套结构在设计阶段优先考量量产稳定性：所有运动部件之间均预留合理配合间隙，导套、滑块导轨、顶针孔的配合公差按照注塑模标准选取，长期高温连续生产时受热膨胀也不会出现卡滞；冷却水道沿型腔与型芯周边均匀排布，图中虽未直接展示水路通道，但模架板块的厚度尺寸已经预留了足够的钻孔深度，可实现壳体各区域同步冷却，将成型周期控制在合理区间，适配通讯配件大批量交付的生产节奏。
