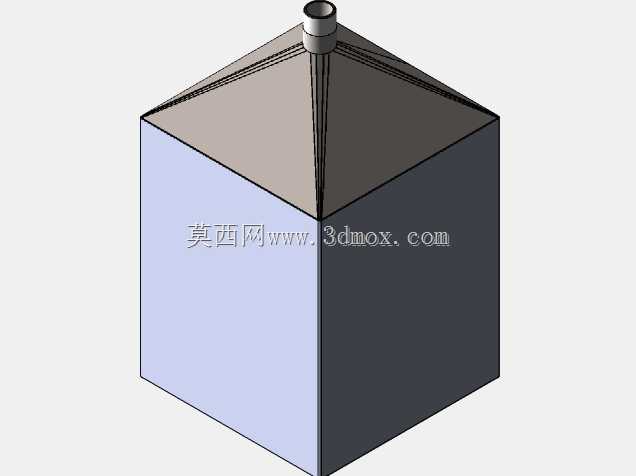

方形敞口储料罐体钣金结构

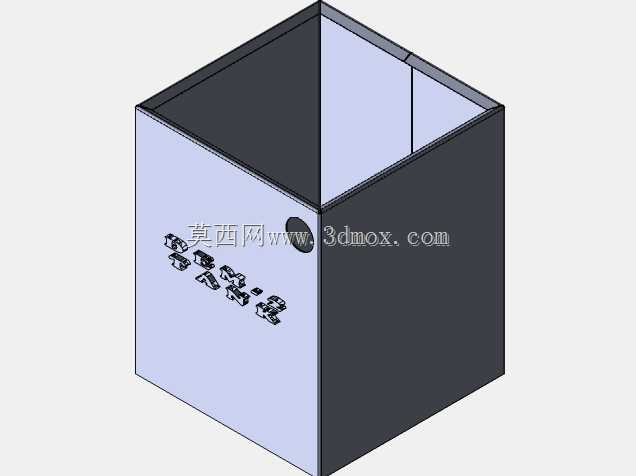

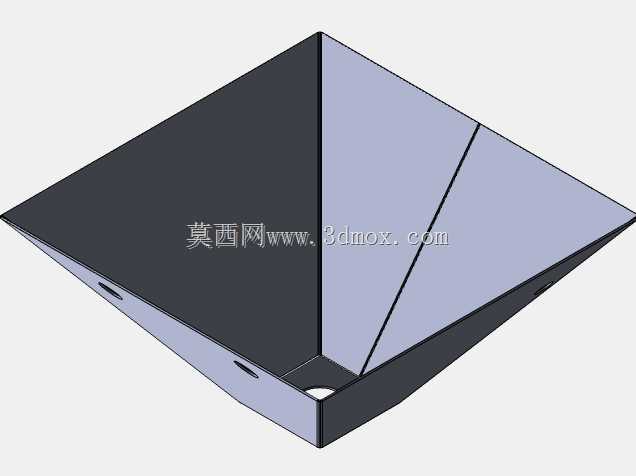

　　该结构为方形敞口储料罐体，采用薄壁钣金折弯后焊接成型，整体呈正六面体箱型，顶部完全敞开，无顶盖结构，侧壁由四块等厚金属板拼接，相邻板边采用直角对接焊，内壁转角处保留清晰的折弯与拼焊边界，其中一侧内壁设置竖向分隔板，将罐内上部局部分隔出独立窄腔，可用于分区存放不同介质、安置液位检测元件或布置溢流隔板。罐体正面外壁预留圆形安装孔位，孔位周边做平面补强处理，可适配安装液位传感器、进出料接头、排污阀或管路法兰，孔位轴线垂直于侧壁，安装时需保证外接件密封面与壁面贴合，避免储料过程中出现渗漏。罐体正面外侧压制有凸起标识字符，字符与壁面一体成型，无需额外粘贴铭牌，在工业现场多罐体并排布置时可快速区分罐体编号与介质类型，避免物料混放。

　　这类方形储罐相比同容积圆筒罐，空间利用率更高，可紧密贴靠车间墙面或设备机架排布，不存在圆筒罐相邻布置时的弧形间隙，适合在空间紧凑的配料工位、小型化工试验线、食品原料暂存区、机床切削液回收系统中使用，可储存水基清洗液、润滑油、颗粒原料、粉状辅料等流动性较好的介质，不适用于带压工况，整体为常压开口容器，液面高度需低于罐顶预留安全距离，防止搬运或加料时液体溢出。建模过程中先以整体实体确定罐体外形长宽高与壁厚，再通过抽壳特征生成均匀薄壁，顶部开口面直接移除，侧壁分隔板单独建立钣金件后装配至内壁对应位置，焊接边在模型中保留贴合面，未单独绘制焊道，后续出工程图时可在技术要求中注明角焊缝高度与满焊范围。外壁圆形开孔采用拉伸切除生成，

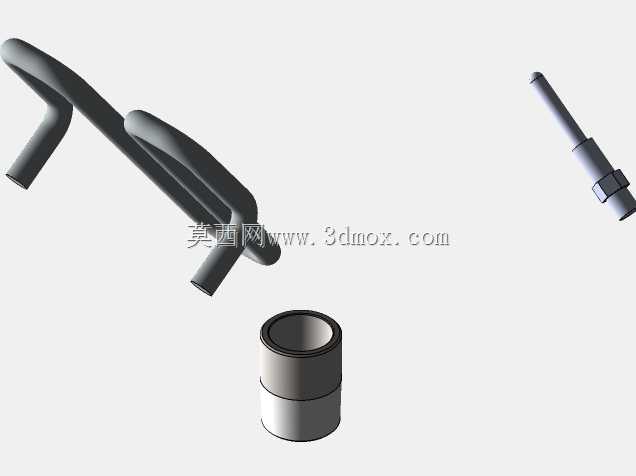

　　孔边与壁面垂直，若后续需要接管焊接，可直接在孔位处对接同管径钢管，减少现场开孔划线工序。罐体底部为完整封闭平板，四角为直角结构，放置在水平支撑台面上时，整个底面均可承载，无需额外制作弧形鞍座，若用于储存较重介质，可在底部框架上增加四根方管支撑腿，将罐体抬离地面，便于在底部安装排污口或放置称重模块。安装边界方面，罐体外侧尺寸规整，外围无突出管路与附件，设备排布时只需在正面预留操作空间，用于开启阀门、检修传感器或观察液位，顶部敞开区域上方需预留加料管路与人工清理的操作高度，侧壁不得承受额外侧向撞击，若安装在移动小车上，需在罐体下部设置抱箍或限位挡块，避免小车启停时罐体滑移。针对钣金加工场景，板材下料后先完成折弯与字符压型，

　　再进行组对焊接，焊接完成后对内焊缝进行打磨，防止粉料或粘稠物料在转角处堆积残留，清洗时可直接从顶部敞口伸入水枪冲洗内壁，分隔板与内壁的交接缝隙若要求无卫生死角，可采用满焊并抛光处理，满足食品、医药类原料暂存的清洁要求。罐体壁厚可根据储存介质密度、罐体高度与侧板跨度调整，较高罐体在盛装液体时侧壁会承受随深度增加的液体静压力，模型中侧壁未设置加强筋，若实际使用高度较大，可在外侧壁增加横向折弯加强筋或外贴角钢补强，抑制侧板鼓胀变形。敞口设计同时便于人工观察内部物料存量，也可配套加装网格过滤网，在顶部倒入物料时过滤大块杂质，圆形侧孔可根据管路走向选择在正面或侧面开孔，模型中孔位位置已避开侧壁拼缝，不会破坏焊接接缝的密封完整性。
