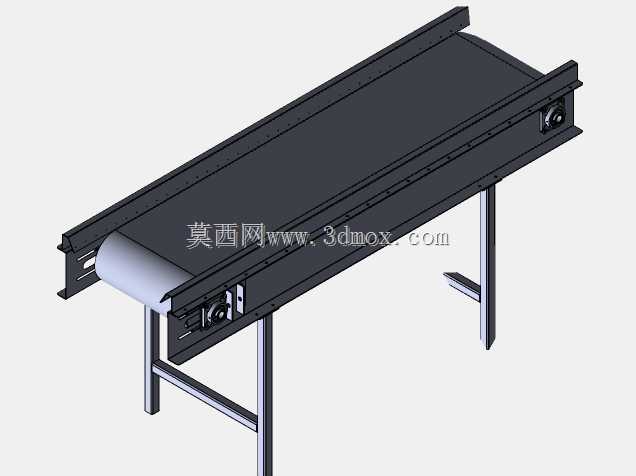

两米长工业皮带输送线结构

　　这套皮带输送线的有效输送长度按2000毫米规划，属于车间内部常见的中型水平输送单元，整体采用平直带面布置，适合在装配工位之间、包装线前段、加工设备出料端以及人工检验区域承担连续转运任务。设备主体由黑色皮带承载段、两侧挡边、端部滚筒、驱动组件、张紧结构和落地支架组成，结构形式偏实用化，没有复杂的爬升、转弯或分度机构，因此在布局时更容易嵌入现有生产线。

　　从实际使用场景看，这类输送线多用于箱件、袋装件、小型零部件托盘、注塑件、机加工件或包装半成品的短距离转移。水平带面能够保持工件姿态稳定，两侧加高挡边可减少物料在输送过程中因偏移、堆积或振动而掉落的风险。对于需要人工取放的工位，带面高度可通过支腿与现场接驳台、操作台或包装台匹配；对于设备联机场景，端部驱动侧和从动侧的空间需要预留，以便维护滚筒、轴承、张紧件及传动部件。

　　承载部分采用宽幅皮带设计，皮带上方形成连续平整的输送面，适合规则与非规则物料混线输送。两侧纵向挡边沿整机长度延伸，既起到导向作用，也能在物料轻微偏置时限制其横向位移。端部滚筒承担皮带回转与牵引力传递，驱动端布置在一侧，通过电机减速机构带动滚筒旋转，从而使皮带沿固定方向运行。从动端则配合张紧调节，保证皮带在长期运行后仍能保持合适张力，降低打滑、跑偏和局部磨损概率。

　　机架设计以长条型材和板材组合为主，侧板沿输送方向贯通，形成较高的整体刚度。皮带下方设置承托结构，使带面在承载物料时不会出现明显下垂，尤其在输送密度较大或底面积较小的工件时，稳定的承托面可以减少运行噪声和皮带波动。支腿采用立式钢管结构，前后腿之间通过横向杆件连接，形成稳定的门架式支撑。局部斜向补强件用于提高支架抗扭能力，避免设备启停时出现横向晃动。

　　安装边界方面，整机长度方向需要留出约2000毫米以上的直线空间，宽度方向除皮带和挡边本体外，还应在驱动侧预留电机、减速器及紧固件的检修位置。端部区域不宜紧贴墙面或其他设备，因为滚筒拆装、皮带更换和张紧调整都需要操作空间。高度方向应结合现场人员操作姿势、上下游设备出料高度以及物料周转方式确定；若用于自动化联机，带面高度应与设备出料口保持平顺衔接，避免工件跌落或卡滞。

　　驱动单元的布置体现了紧凑型输送线的设计思路：电机与传动件靠近端部滚筒安装，减少外露传动路径，使设备外观整洁，也降低人员触碰运动部件的风险。侧板上的安装孔位用于固定轴承座、导向件和附属防护件，后期维护时可按孔位进行拆装。皮带两侧挡边与机架之间保留必要间隙，可防止皮带运行摩擦侧板，同时避免碎料进入回程段。

　　在结构建模时，需要重点控制滚筒中心距、皮带宽度、挡边高度、支腿跨距和驱动轴位置之间的关系。滚筒中心距决定皮带展开长度与张紧行程，支腿跨距影响设备落地稳定性，驱动轴高度则关系到电机安装空间和皮带包角。若后续需要扩展为调速线、分拣线或带挡条线，可在现有机架基础上增加调速电机、侧装导向、传感器支架或工位照明杆，但主机承载框架应保持足够的安装余量。

　　设备运行时，物料从一端进入带面后，依靠摩擦力随皮带匀速移动，在另一端由人工取走或转入下道工序。水平输送方式对工件冲击小，适合表面易划伤件、轻型装配件和包装件的转运。与滚筒输送相比，皮带输送的支撑面更连续，适合底部不平整或尺寸较小的物料；与链板输送相比，其结构更轻、噪声更低，适合常规室内生产环境。

　　整体来看，该模型完整表达了皮带、机架、支腿、端部滚筒、驱动部件和防护挡边之间的装配关系，适合用于生产线布局校核、输送设备选型参考、非标自动化方案演示以及机械结构教学。设计上强调稳定承载、便于维护和现场适配，结构逻辑清晰，能够直接反映工业皮带输送机在制造车间中的典型形态。
