小型三轴龙门数控雕刻铣床结构设计

　　这套三维结构呈现的是一台面向轻切削与精密加工场景的小型三轴龙门式数控设备，整体采用台式龙门布局，有效加工行程围绕350mm×250mm×60mm的工作范围搭建，适配桌面级加工车间、创客工坊、小批量非标零件试制以及木工、软金属、塑料板材的雕铣作业。从实际使用场景来看，这类设备常被安置在工装工位旁，用于快速加工治具垫板、标识铭牌、小型铝件型腔、PCB测试板与工艺样件；相比大型立式加工中心，它占地边界紧凑，底座下方预留支撑脚，台面可直接固定在标准工作台上，搬运和车间布局调整都更灵活。

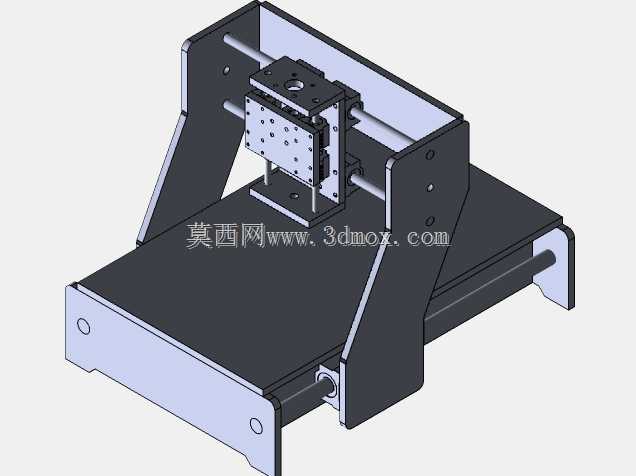

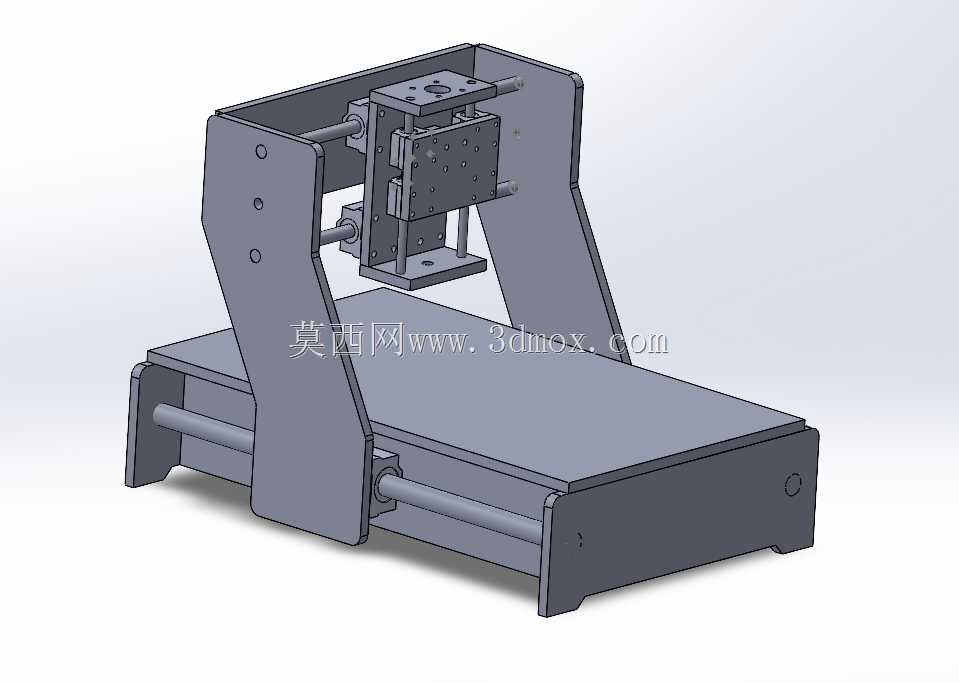

　　结构上，设备由焊接或折弯成型的底座、双侧立式龙门支架、横梁移动组件、Z轴滑枕和工作台组成。底座承担整机承重与切削反力，内部沿X向布置传动杆和导向轴，两侧支撑面经过平直度校核，保证龙门运动时不产生明显俯仰偏差。龙门的两块侧板呈梯形外扩形态，下端与底座连接，上端承托横梁方向的执行部件；这种侧板造型在控制重量的同时提高了侧向抗弯刚度，能够减少铣削过程中因刀具径向力引起的立柱张开变形。

　　X轴运动布置在底座与龙门之间，通过长轴传递动力，使龙门沿工作台长度方向进给；Y轴集成在横梁区域，带动Z轴组件横向移动；Z轴则通过竖直滑台实现主轴安装板的升降。三个进给方向的导向件均沿受力路径布置，尽量让切削力传递线靠近导轨和支撑面，避免悬臂过长造成的附加力矩。Z轴滑台上预留了规则阵列安装孔，可适配不同功率的高速主轴、夹具转接板或吸尘罩支架，方便根据木材、亚克力、铝件等不同材料更换执行端。

　　工作台面为平整板式结构，四周留出装夹空间，既可以通过压板固定毛坯，也能加装平口钳、真空吸附板或简易定位挡块。台面下方与底座之间保留了排屑和清理空间，加工产生的切屑不会堆积在传动部件附近。对于木工和塑料加工，可在横梁或主轴旁加装吸尘接口；对于轻金属加工，则可在底座内布置冷却或润滑管路的安装位。模型中各板件、轴类、滑块和连接孔位均按装配关系表达，能够直观检查运动极限位置，尤其是Z轴下行到最低位时，主轴夹头与工作台、夹具之间的安全间隙，以及龙门移动到两端时与底座侧板的干涉边界。

　　从设计思路看，该设备没有追求重型切削能力，而是在刚性、成本、行程和桌面占地之间取得平衡。板件多采用简单几何轮廓，便于激光切割、折弯或焊接后再进行关键面加工；圆轴和标准紧固件的大量使用，也降低了自制件比例。装配时，底座导轨面、龙门侧板安装面和Z轴滑台安装面需要作为基准统一找正，否则三轴垂直度误差会直接反映在工件侧壁、底面和台阶尺寸上。X、Y两轴的平行度以及Z轴相对于工作台的垂直度，是后期调试的重点。

　　在选型和建模阶段，这一结构可作为小型数控雕刻机、台式铣床或教学用三轴平台的基础方案。工程师可以在现有骨架上进一步补充丝杠、螺母座、联轴器、步进电机、主轴电机、防护罩和拖链，也可以根据目标材料调整板厚、导轨规格和主轴功率。整体外形边界低矮，操作面开放，上下料距离短，适合单人完成装夹、对刀和加工观察；同时，龙门式框架让工件只随工作台承载、不随进给轴堆叠移动，有利于在有限占地面积内获得稳定的加工精度和清晰的维护空间。
