平模木屑饲料颗粒压制机组

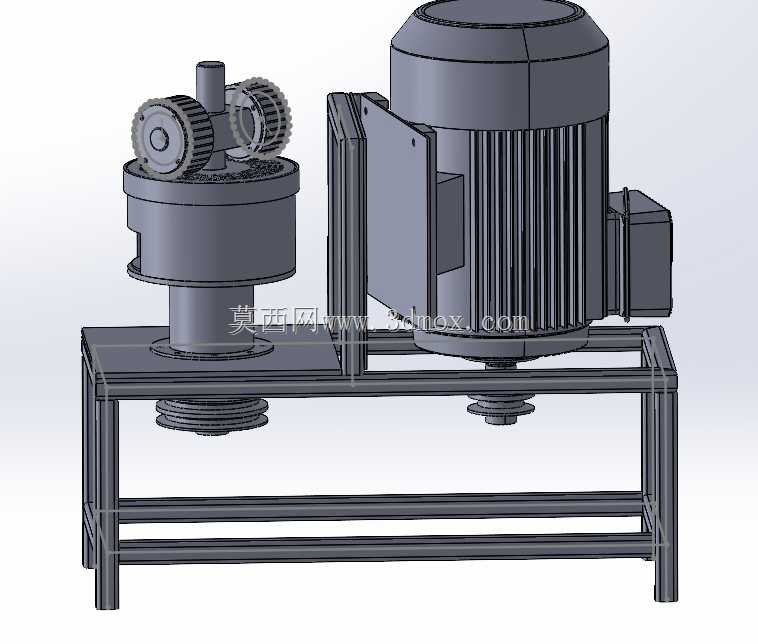

　　这套三维结构呈现的是一台平模式颗粒压制机组，整体由驱动电机、皮带传动系统、颗粒压制主机、进料与出料部位以及方管焊接机架组成。设备面向生物质燃料、畜禽饲料、秸秆粉碎料、木屑刨花等物料的成型作业，核心工作逻辑是将含水率和粒度经过预处理的散料送入压制腔，由旋转压辊把物料挤压通过平模孔，物料在模孔内受压成型后，在模盘下方被切刀切断，形成长度相对均匀的圆柱颗粒。

　　从布置方式看，电机与压制主机并列安装在同一底座上，二者之间通过带轮和三角带传递动力。这种布局在中小型制粒设备中比较常见，原因在于皮带传动能够缓冲启动冲击，压制腔遇到硬杂物料时皮带可产生一定滑移，降低齿轮、主轴和电机轴受到的瞬时峰值载荷。电机位于右侧，机身通过可调电机座与机架连接，张紧时可改变电机轴与主机轴的中心距，使皮带获得合适的预紧力。维护时不需要拆解压制主机，只需松开电机固定件即可更换皮带，现场使用门槛较低。

　　压制主机位于机架左侧上方，上部可见压辊、齿轮式传动件和进料相关结构。平模制粒与环模制粒相比，结构更直观，模盘通常水平布置，物料靠自重和拨料作用进入压辊与模盘之间的楔形压缩区。压辊在公转和自转过程中对料层进行碾压，物料经过挤压、摩擦和升温后从模孔挤出。该类设备对纤维性物料有较好的适应性，在小型木屑颗粒生产线、农户饲料加工、秸秆综合利用点以及试验性造粒场景中使用较多。

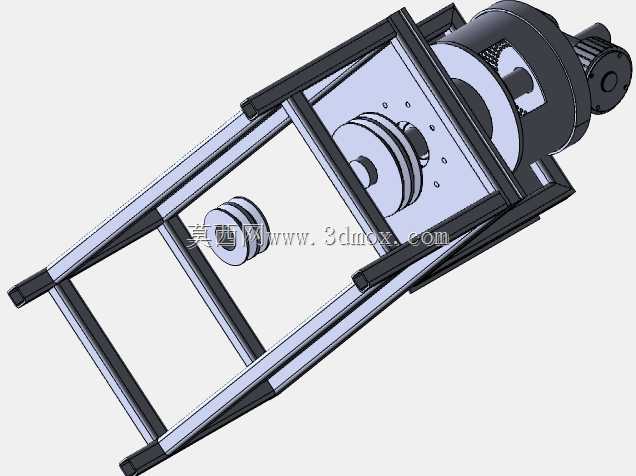

　　机架采用矩形钢管焊接成框式承载结构，四根立柱与多层横梁形成稳定支撑。电机重量、压制主机重量以及工作振动都由底座承受，因此横梁在电机脚位和主机轴承座位置承担主要弯矩。模型中机架下层保留了较大开放空间，既方便皮带轮外露检修，也便于颗粒从主机下方排出后接入接料桶或输送设备。底座支脚直接落地，实际制造时需要在支脚下方设置减振垫或预埋钢板，并校核地面水平度，避免带轮偏摆和主轴倾斜造成皮带偏磨。

　　外形边界方面，机组长度主要由电机尾部到压制主机左侧的距离决定，宽度方向受电机外壳、皮带护罩和主机筒体限制，高度方向则由进料口、电机顶部及主机上部传动件决定。布置生产线时，不能只按设备本体轮廓预留空间，还应在电机侧留出皮带张紧和检修距离，在主机上方保留加料或接料斗空间，在下方留出颗粒出料、清料和换模空间。若设备用于连续生产，前端应配置粉碎、筛分和喂料装置，后端可衔接冷却、筛分和包装工序。

　　结构设计上，压制腔需要重点考虑主轴支承、压辊间隙、模盘固定和密封挡料。压辊与平模之间不能直接刚性接触，通常保留很小的工作间隙，间隙过大则物料挤压不充分，颗粒松散；间隙过小则压辊与模盘磨损加快，甚至出现金属摩擦。压辊轴承处在粉尘和温热物料环境中，润滑通道和防尘密封必须可靠。模盘属于易损件，孔径根据目标颗粒直径选择，木屑燃料常用较大孔径，畜禽饲料则根据畜种和生长阶段选取不同孔径。

　　传动部分在模型中表现为上下带轮和开放的机架空间，实际投产时皮带外侧应设置防护罩，防止人员接触旋转件，也避免粉尘落入带槽造成打滑。电机座宜设计成长圆孔调节结构，调节方向与两带轮中心连线一致。带轮端面需要保证共面，若电机轴与主机轴平行度不足，皮带会单边磨损并产生轴向跑偏。主轴下端的带轮直径与电机带轮直径共同决定减速比，选型时要结合压辊额定转速、电机转速和物料特性复核线速度。

　　进料区域应避免物料架桥，尤其木屑、秸秆纤维料流动性差，料斗内壁宜保持光滑并设置合理锥角。压制腔上方可增设拨料板，使物料均匀分布到压辊工作区，防止局部堆料导致负载波动。出料部位位于模盘下方，切刀位置决定颗粒长度，刀面与模盘底面的距离应可调。刚挤出的颗粒温度和湿度较高，若直接堆积容易破碎或回潮，工程布置中通常让颗粒自然下落至冷却输送设备。

　　从建模角度看，该模型把电机散热筋、接线盒、筒体、压辊、带轮、方管机架和连接支座都做了实体表达，适合用于设备方案展示、布局干涉检查和外购件选型讨论。详细设计时还需补充轴承型号、轴径、键连接、张紧行程、护罩尺寸、螺栓规格及焊接件厚度。对于结构工程师而言，真正需要校核的不是外观造型，而是主轴受力、机架刚度、皮带包角、压辊轴承寿命、模盘强度以及检修拆装路径，这些因素直接决定制粒机组在长期粉尘、振动和变负载工况下的稳定性。
