环模制粒机主传动旋转工作总成

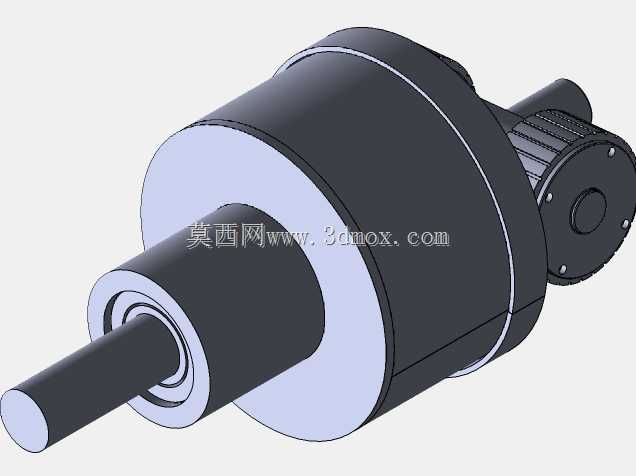

　　该三维结构对应环模式制粒设备的核心工作与传动总成，前端同轴布置的长轴段为动力输入或主轴支撑延伸段，中部大直径圆柱腔体为环模包容与压辊总成安装区域，后端集成驱动电机与减速连接结构，整体形成“动力输入—减速增扭—环模压辊挤压—颗粒挤出”的完整制粒执行链路。

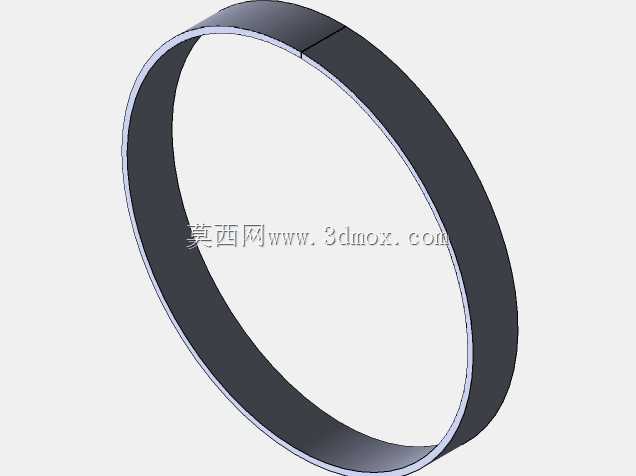

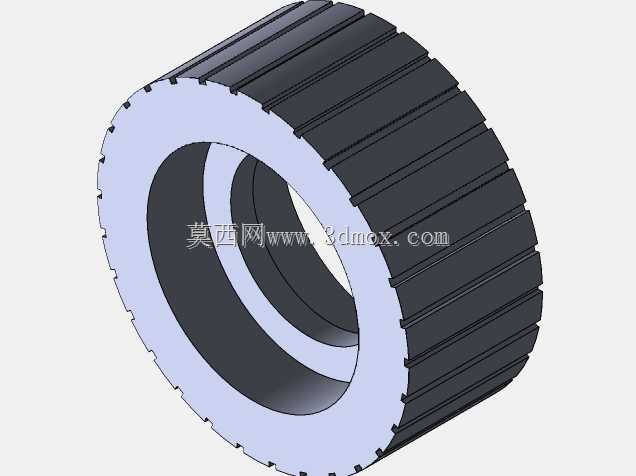

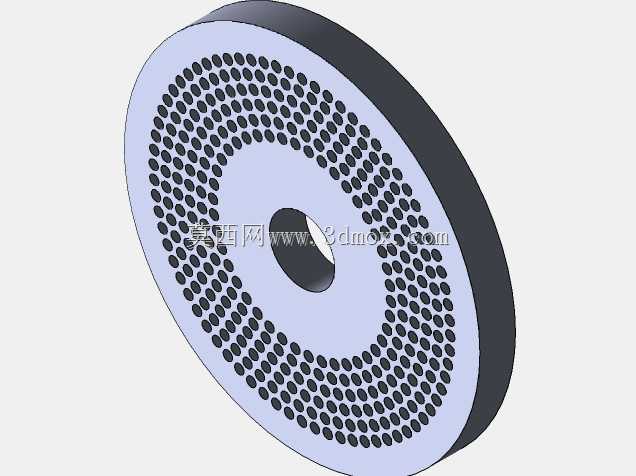

　　从实际产线应用来看，这类总成广泛部署在畜禽饲料生产线、水产膨化颗粒料工段、生物质秸秆木屑燃料颗粒车间、有机肥造粒工段以及猫砂等颗粒制品加工场景。设备运行时，调质后的粉状物料经喂料绞龙送入环模内腔，环模与压辊形成相对转动，物料被挤入环模密布的成型孔，在孔内受挤压、摩擦升温后完成塑化成型，从环模外圆被切刀切断为设定长度的圆柱颗粒。中部大直径腔体的尺寸直接决定环模内径与压辊布置空间，腔体直径越大，可容纳的环模成型面积越大，单位时间物料通过量越高，同时压辊与环模之间的楔形挤压区更宽，物料受挤压行程更长，成型密实度更稳定。

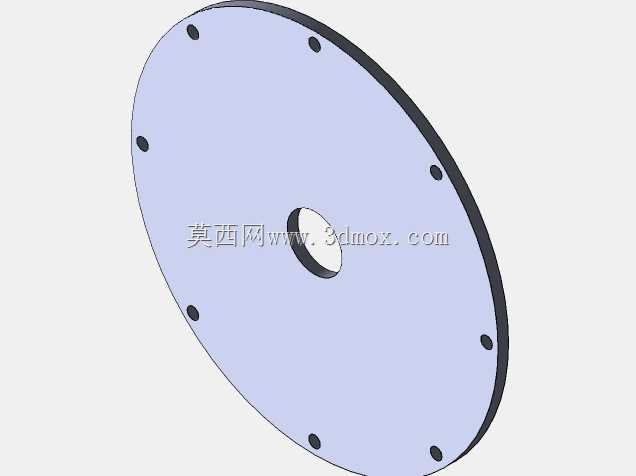

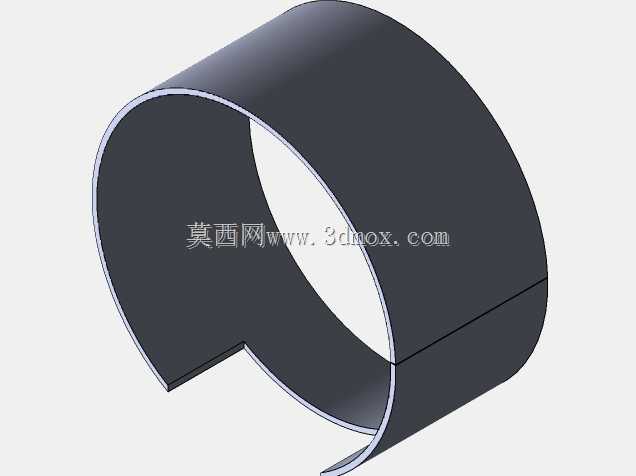

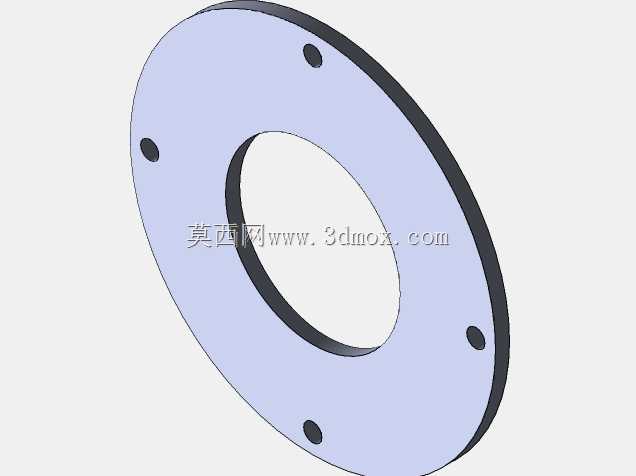

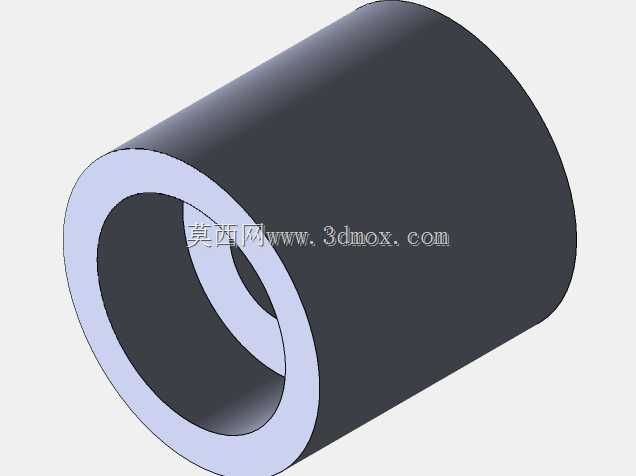

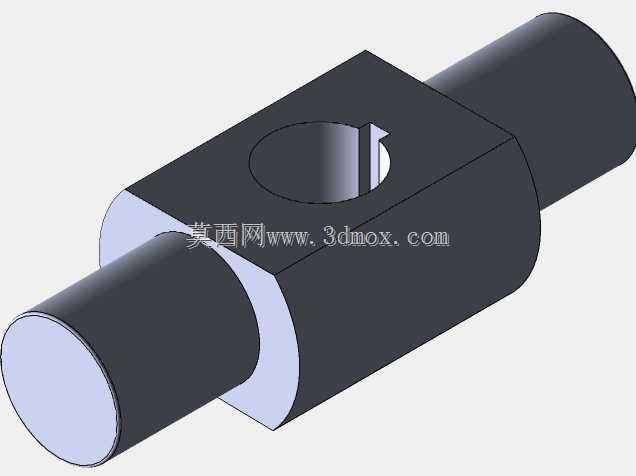

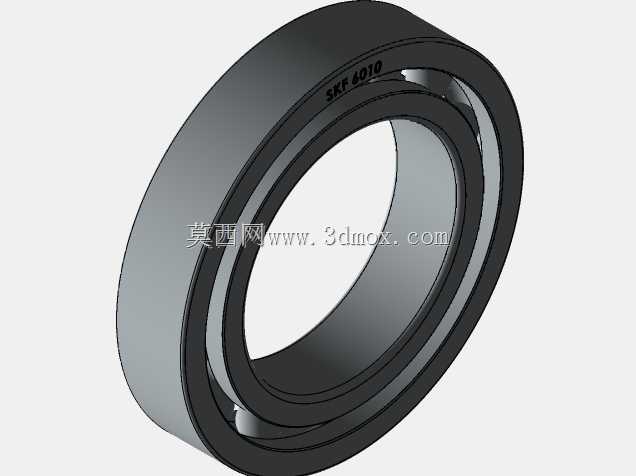

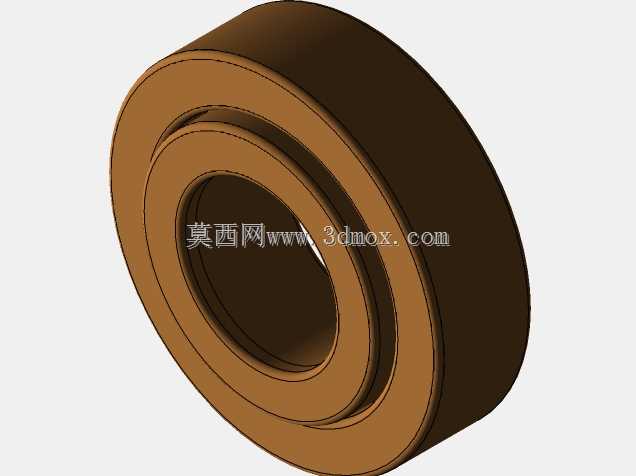

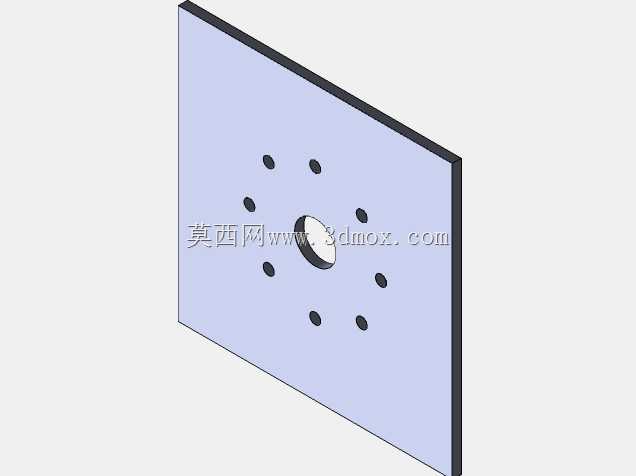

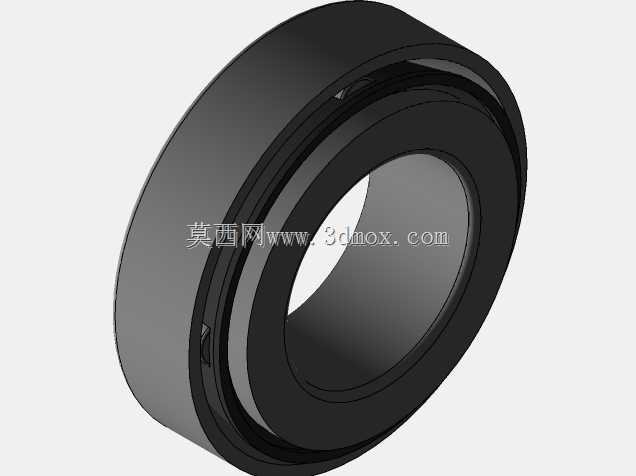

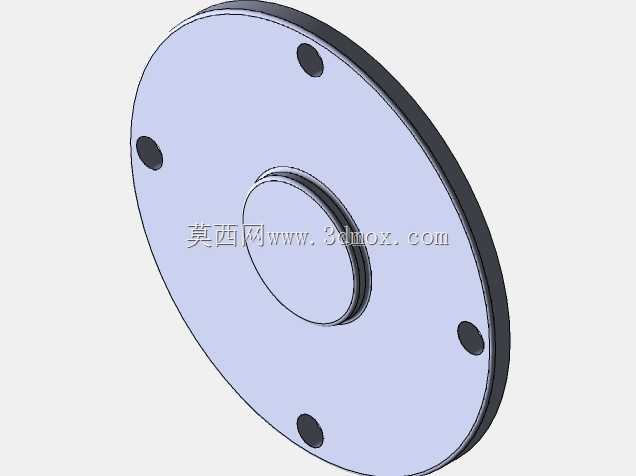

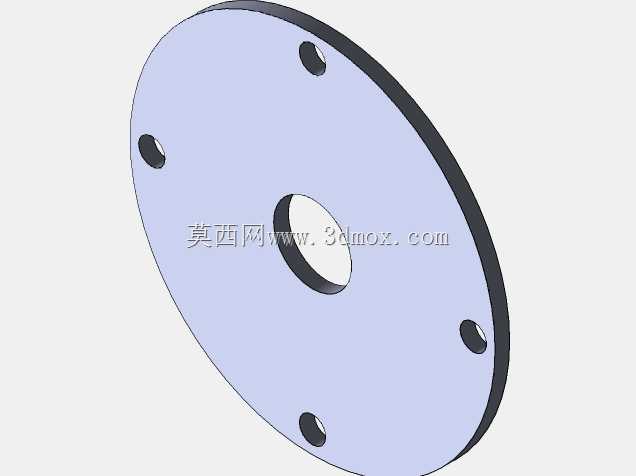

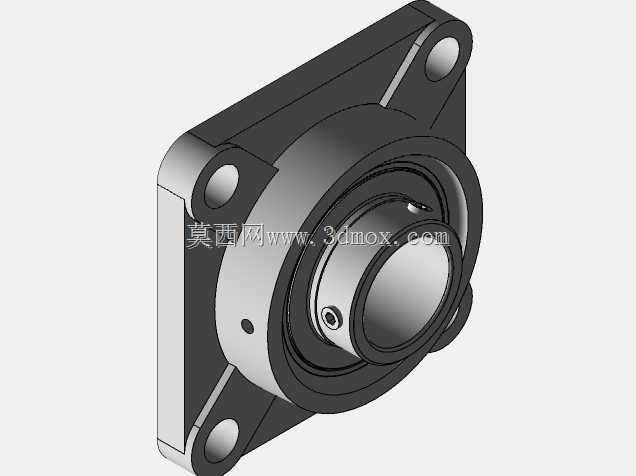

　　结构设计上，长输入轴采用阶梯轴构型，轴段依次设置轴承配合位、密封安装位、联轴器对接位，轴肩严格按照定位公差设计，既保证传动端径向跳动控制在装配允许范围内，也为前端支撑轴承提供轴向定位，避免重载工况下轴系窜动。中部腔体采用厚壁圆筒式壳体，外壁预留加强环筋，承受制粒过程中压辊传递的巨大径向挤压力，壳体端面布置周向均布的连接螺孔，用于和机架墙板、端盖形成刚性连接，螺孔位置避开内部物料通道，同时保证拆装环模、压辊时可从端面直接抽出工作部件，降低维护停机时间。后端驱动单元与腔体采用法兰直连构型，电机输出轴经减速机构将高转速低扭矩输入转化为低转速大扭矩输出，匹配制粒工况需要的大挤压力矩；连接法兰处设置定位止口，保证电机轴、减速机构、主轴三者的同轴度，抵消重载启动时的不对中冲击。

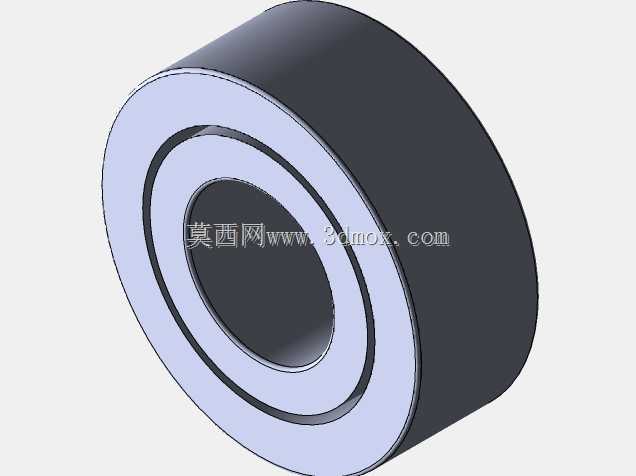

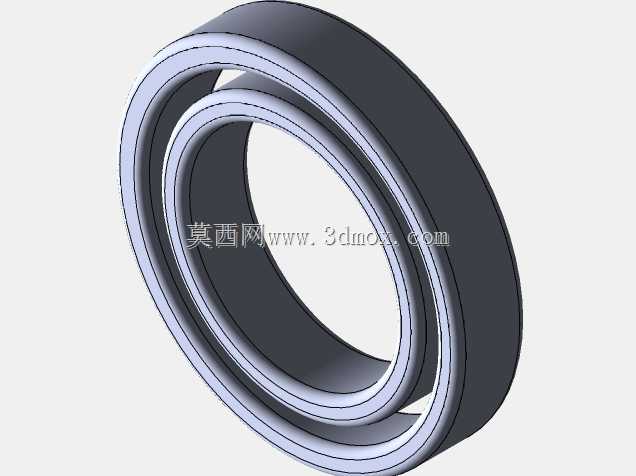

　　安装边界方面，该总成整体为卧式悬臂同轴布局，轴向长度从输入轴轴端延伸至后端电机尾端，径向最大轮廓为中部环模腔体外圆，安装时机架墙板需对应开设主轴穿过孔与法兰连接孔，腔体下方预留落料通道空间，后端电机位置需留出散热与接线维护距离，轴向两侧需预留环模抽拉、压辊更换的操作空间。设计建模过程中，需重点校核主轴在最大挤压力下的挠度，控制轴端变形量避免环模与压辊间隙不均；壳体壁厚需满足承压刚度，防止腔体变形导致环模抱死；轴承选型需兼顾径向大载荷与一定轴向载荷，密封结构需阻挡粉料进入轴承腔。该结构完整还原了制粒主机核心执行段的装配关系，可直接用于设备选型校核、产线布局干涉检查与零部件细化设计。
