正交导槽式曲柄滑块联动机构

项目分类:通用机械零部件 发布时间:2022-06-09 ID:650056
  • 正交导槽式曲柄滑块联动机构
  • 正交导槽式曲柄滑块联动机构
  • 正交导槽式曲柄滑块联动机构
  • 正交导槽式曲柄滑块联动机构
  • 正交导槽式曲柄滑块联动机构
  • 正交导槽式曲柄滑块联动机构
  • 正交导槽式曲柄滑块联动机构
  • 正交导槽式曲柄滑块联动机构
  • 正交导槽式曲柄滑块联动机构
  • 正交导槽式曲柄滑块联动机构

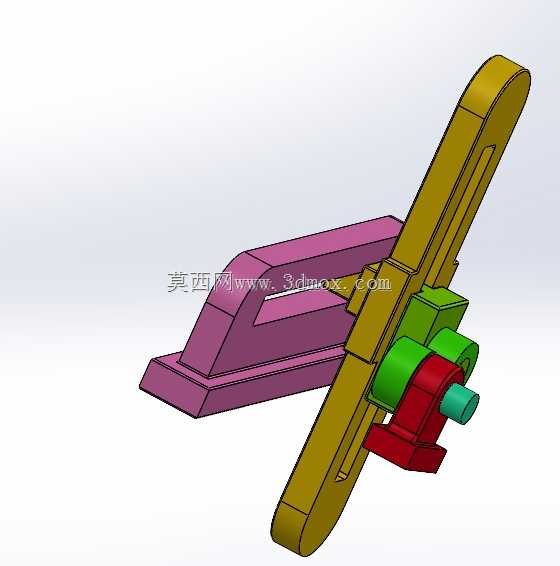

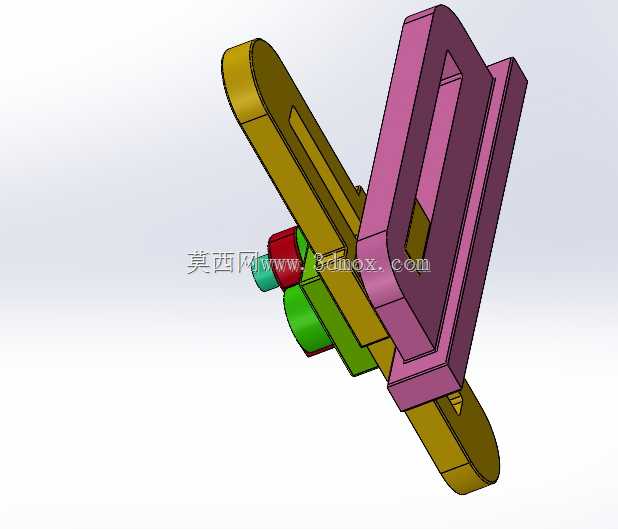

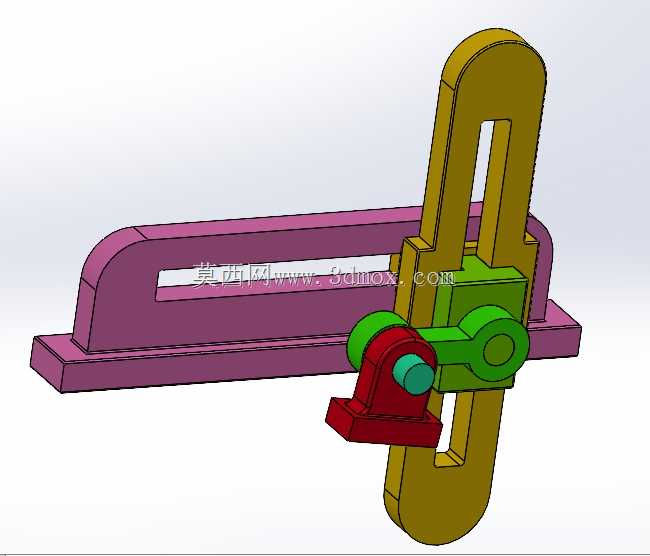

  这套联动结构在轻工自动送料、小型冲压工位、间歇推送线体以及教学演示台架上都很常见,核心作用是把旋转输入转化为两个方向上的直线往复动作。现场布置时,动力端通常接入减速电机输出轴或手动摇柄,回转件带动偏心销在长槽内滑动,竖直导槽件随之做上下行程,同时横向滑台沿底板导轨完成水平位移,两个运动方向在同一基座上正交布置,不需要额外增加同步带或链轮来保证相位关系。

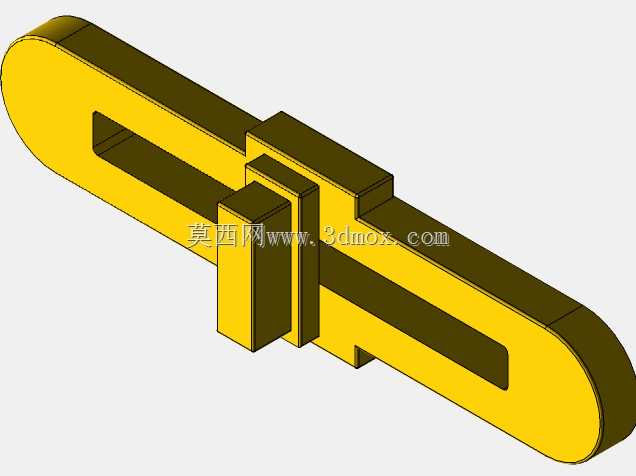

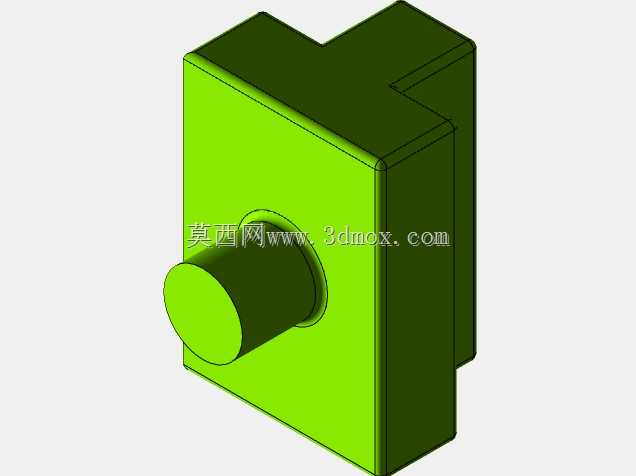

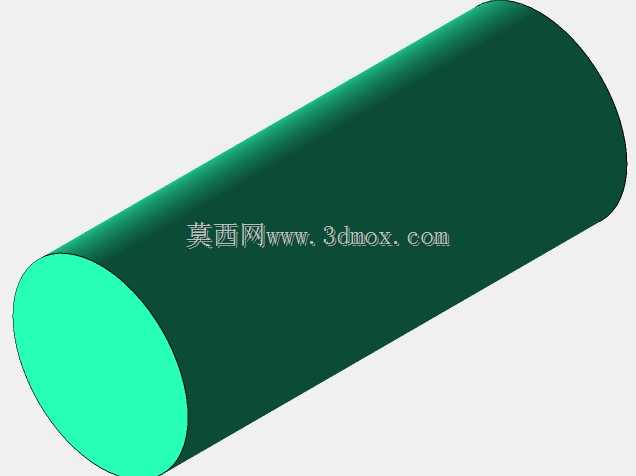

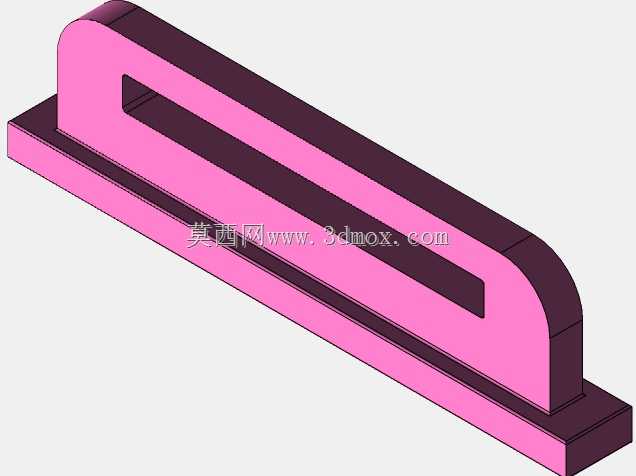

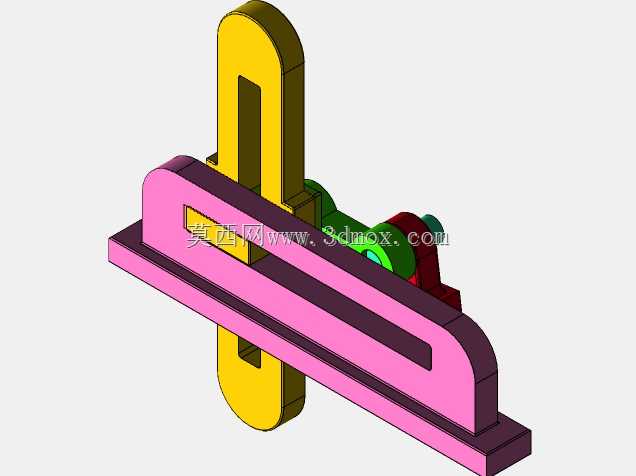

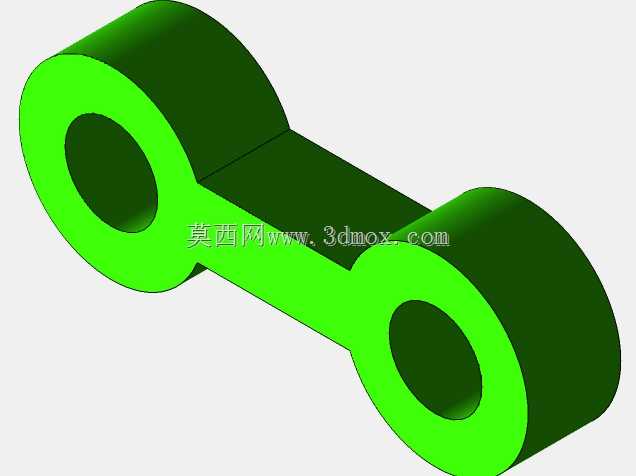

  从结构组成看,底板承担全部安装基准,横向长槽架固定在底板上方,紫色滑台跨装在导轨面上,侧面留出足够的退让空间,避免运动到极限位置时与竖直槽板发生擦碰。黄色竖直导槽件中部开通长槽,槽宽与偏心销配合段保持小间隙,既约束销子沿槽方向滑动,又允许销子在回转过程中顺利切入切出。绿色连杆与红色偏心座组成回转输入模块,偏心销外圆套设耐磨衬套,衬套外径同时适配竖直长槽和横向滑块的驱动面,一处配合面同时传递两个方向的驱动力,零件数量被压缩到较少水平。

  设计思路上优先保证运动干涉可控。竖直槽板的行程由偏心距直接决定,槽的有效长度要覆盖偏心销上下极限位置并预留端部安全余量,槽端圆角半径取销径的0.2到0.3倍,缓解销子抵达换向点时的冲击应力。横向滑台的往复行程同样受偏心半径约束,滑台下方与底板导轨的配合长度不宜过短,否则高速运转时会出现卡滞或偏磨,实际建模时导轨搭接长度按滑台总宽的三分之二以上控制。红色支座的安装孔位要与底板定位面对齐,支座中心高决定偏心销的回转中心高度,该高度需要和竖直槽板的中性面重合,否则销子在槽内会产生附加侧向力,加速衬套磨损。

  外形尺寸方面,整套机构在长宽高三个方向都属于紧凑型布局,底板厚度按支撑刚性选取,四周伸出安装耳用于和设备机架锁固,安装边界上要在竖直槽板上下极限位置之外预留维护空间,横向滑台两端也要留出手指或工具拆装衬套的操作间隙。配合公差上,偏心销与衬套采用间隙配合,衬套与槽壁之间保留微量旷量以补偿装配误差,导轨面则要求直线度和平行度同步控制,防止滑台运行中出现别劲。

  实际工况里,这类机构常用于轻载高频往复场景,推送节拍稳定、结构直观,调试人员只需调整偏心距就能改变行程大小,更换不同厚度衬套即可补偿磨损量。建模过程中需要重点核验运动包络,逐帧检查销子在两个导槽内的位置关系,确认滑台和槽板在全行程中无碰撞,装配体里各铰接处的同轴度、基准面平行度都要在工程图中标注清楚,方便加工和现场装配直接参照。
