风力涡轮增速齿轮箱内部传动结构

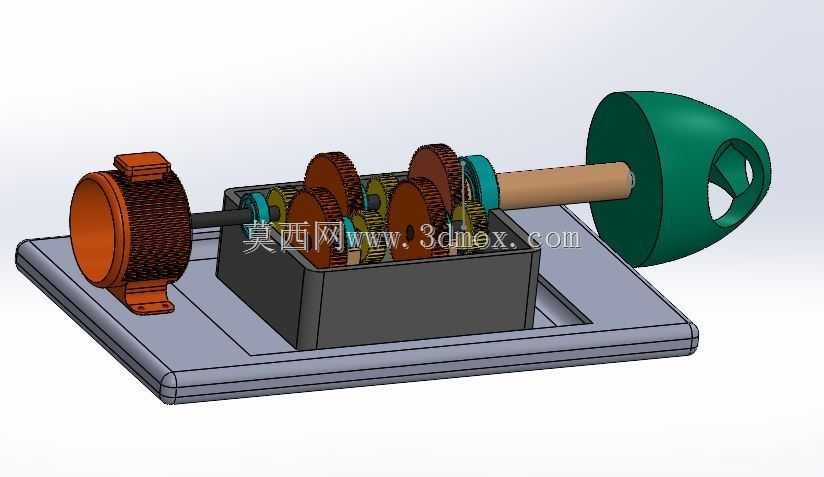

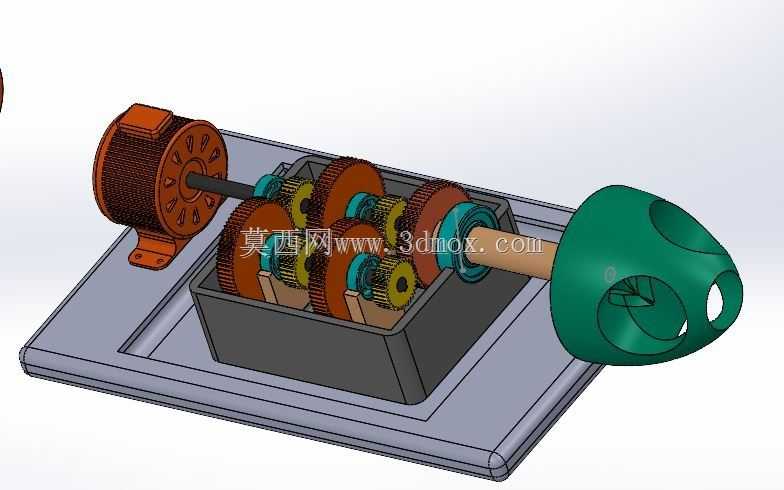

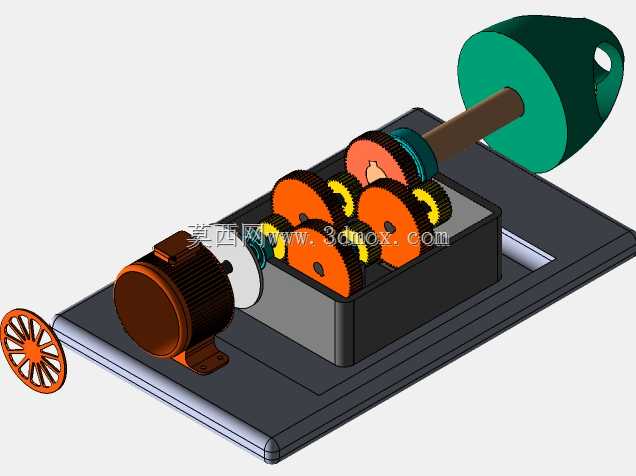

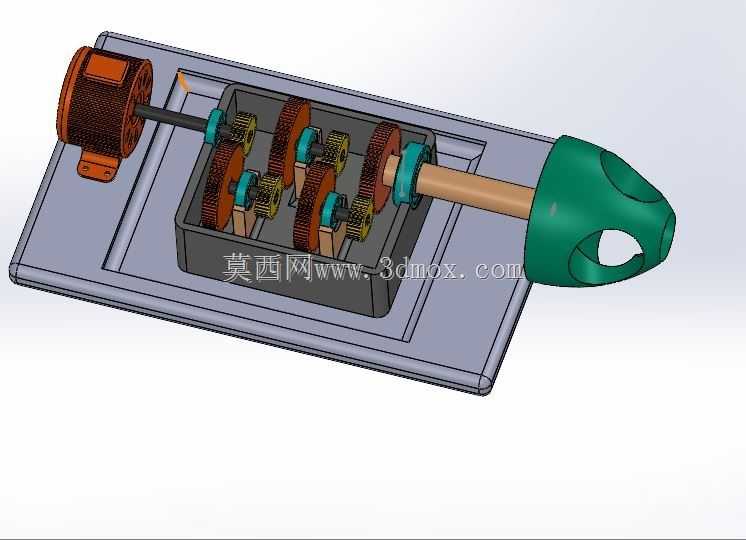

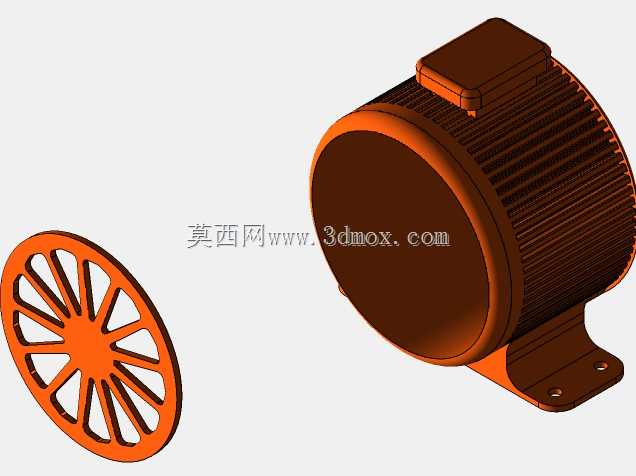

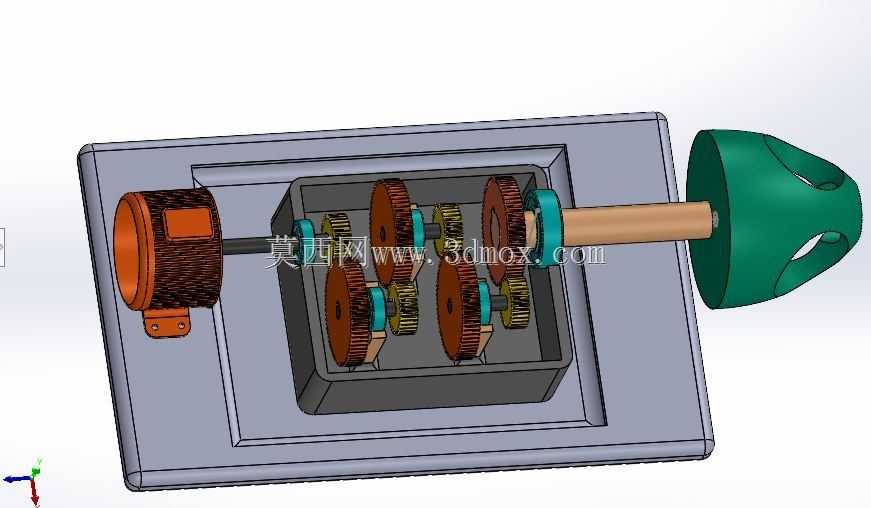

　　这套三维结构围绕风力发电机组中的齿轮传动环节展开，核心任务是把风轮端低转速、大扭矩的输入，经过多级齿轮啮合转换为后端发电单元所需的较高转速输出。风轮主轴从箱体一侧伸入，内部依次布置多组平行轴齿轮副，通过大、小齿轮的齿数匹配完成逐级增速；箱体外侧还配置了驱动与安装相关部件，使整套传动链路在一个底座上形成完整的装配关系。

　　从现场使用角度看，这类齿轮箱位于风轮与发电机之间，是风电传动链中承担转速匹配和扭矩传递的关键部件。风轮受叶片扫风面积、风速波动影响，输入转速通常较低且载荷变化频繁；发电机则需要相对稳定、较高的输入转速才能进入高效工作区间。齿轮箱的价值就在于把两端的工作特性衔接起来，使低速风轮的机械能能够以适合发电的转速继续传递。模型中多组齿轮并列排布，并非单纯堆叠零件，而是体现了多级增速时对传动比、轴系空间和啮合顺序的综合安排。

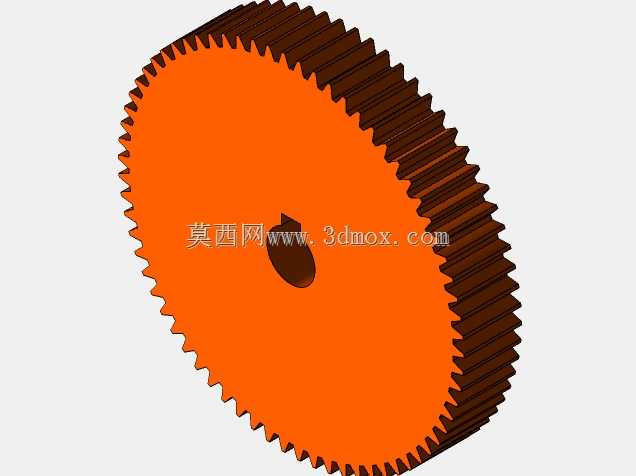

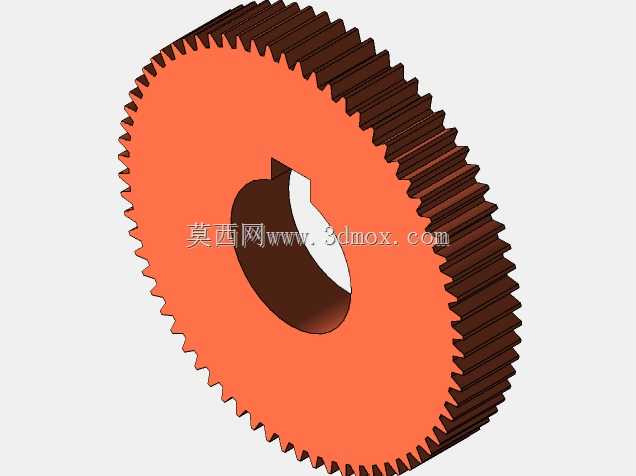

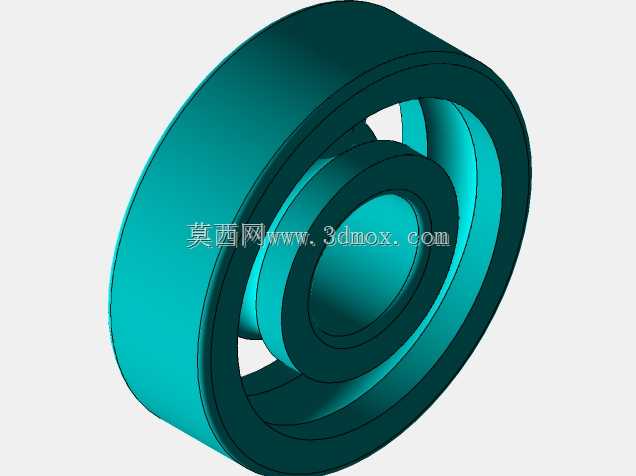

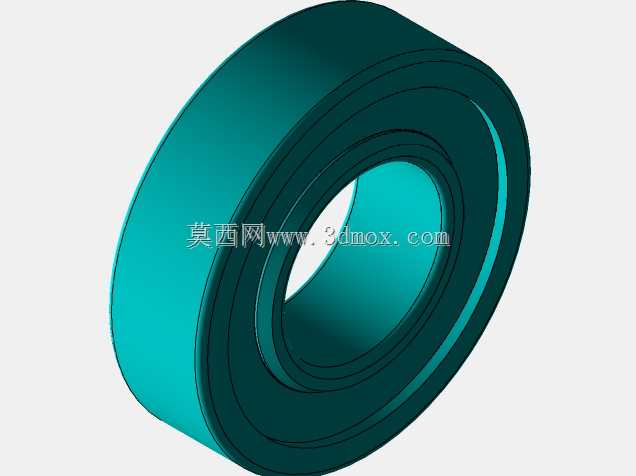

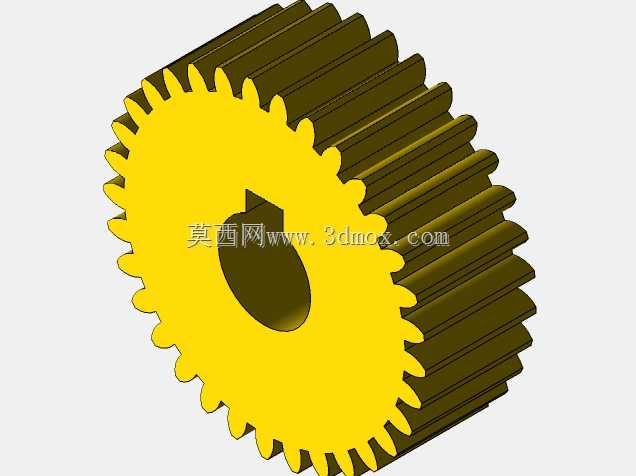

　　结构设计上，输入轴、中间轴和输出轴沿箱体内部有序展开。靠近风轮侧的轴段承受较大扭矩，齿轮尺寸和轴径需要相应加强；经过中间轴上的齿轮副逐级传递后，转速升高而扭矩相对下降，后级齿轮在尺寸、布置和支撑方式上随之变化。齿轮与轴之间通过键连接或等效周向固定方式传递扭矩，轴承位置承担径向力和部分轴向力，箱体则为各轴系提供同轴度、支撑刚度和润滑密封边界。三维模型把齿轮、轴、轴承位、端盖连接和外部安装底座都表现出来，便于检查装配时是否存在干涉，也能直观看到维修拆装时轴系抽出和齿轮检视的空间需求。

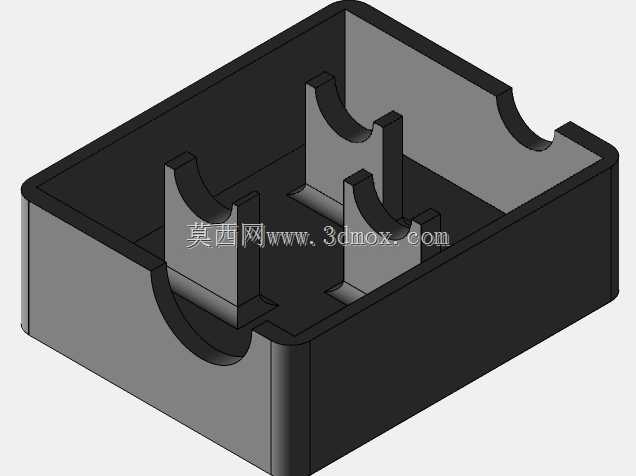

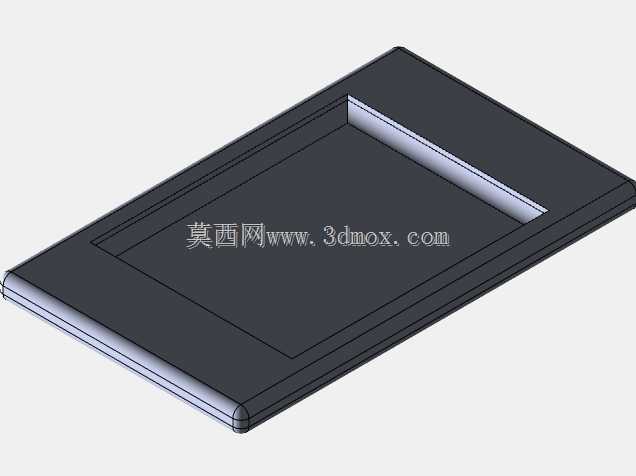

　　箱体采用容纳式结构，齿轮副集中在箱体内腔，外部底座提供与机架或试验平台连接的安装面。实际工程中，箱体内腔不仅是零件容纳空间，也是润滑油路和飞溅润滑的重要边界：齿轮旋转时带起润滑油，使啮合区和轴承部位得到冷却与润滑；箱体壁面、加强筋和连接法兰则需要兼顾刚度与重量。底座上的安装孔位置决定了齿轮箱与机架、风轮支撑以及发电单元之间的相对位置，若孔位或高度边界处理不当，会直接引起轴系对中误差，进而带来偏载、振动和轴承寿命下降。

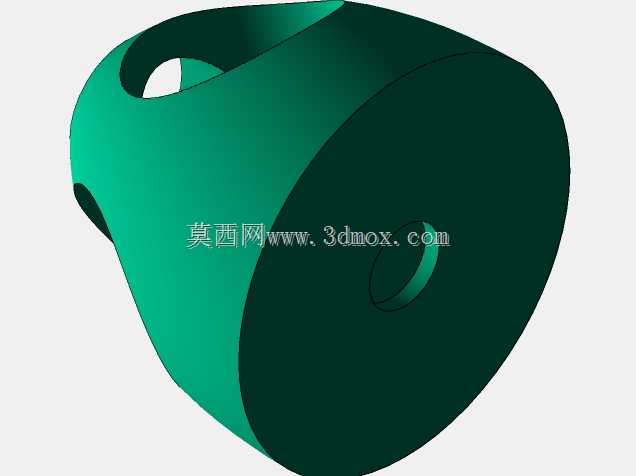

　　外形与安装边界方面，模型呈现出沿主轴方向较长的布置特征。风轮连接端需要预留轮毂或主轴法兰的装配空间，不能与箱体外壳、紧固件发生碰撞；发电机或输出连接端则要保证联轴器、制动部件以及维护工具的操作空间。箱体上方和侧方应考虑检查盖、通气、注油、排油和传感器接口的位置，底座下方需要留出吊装、支承和减振元件的安装区域。对于多轴并列齿轮结构，轴向长度、齿轮外圆与箱体内壁间隙、轴端伸出长度以及螺栓操作空间，都是三维布局时必须反复核对的内容。

　　设计思路上，这类增速箱不能只追求总传动比。风电工况存在启动、阵风、额定运行和制动等多种载荷状态，齿轮模数、齿宽、齿数组合和轴系刚度需要相互匹配。低速级更强调承载能力，高速级则要关注振动、噪声、润滑和热平衡。模型中将各级齿轮裸露展示，有利于设计者观察啮合关系、判断传动路线，并在后续细化时补充箱体封盖、密封件、润滑系统和吊装结构。对从事传动设备建模和选型的人来说，该结构可以作为理解风力发电齿轮箱内部布置、轴系支撑和安装边界的直观参考。
