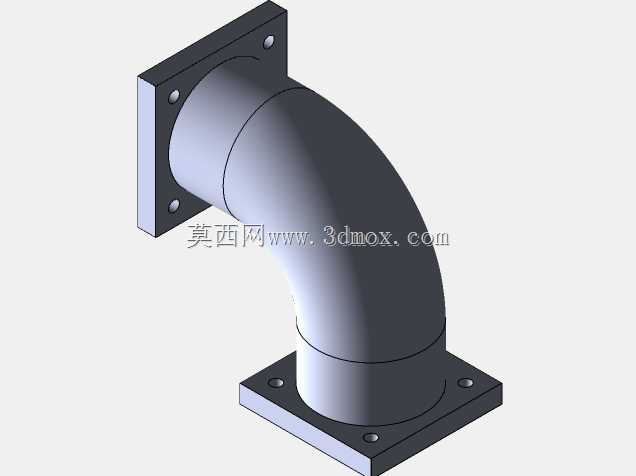

双方法兰90度直角弯管接头结构

　　该弯管接头采用90度直角转向结构，两端均配置方形法兰安装面，主要用于流体管路系统中需要改变介质流向的连接位置。在液压站、冷却水路、压缩空气管网以及小型工艺管道布置中，受设备内部空间限制，直管无法直接完成转向，这类带法兰的弯头可以在较短的轴向距离内实现管路折转，同时依靠两端法兰面提供稳定的刚性连接，避免单纯螺纹弯头在反复振动工况下出现松动。

　　从实际装配角度看，两端法兰均为方形板状结构，法兰面上分布四个安装孔，孔位围绕中心流道呈对称布置。方形法兰相比圆形法兰在小通径管路中更便于加工与定位，扳手操作空间要求更低，四个紧固点能够提供均匀的压紧力，配合密封垫后可实现端面密封。建模时需要重点保证两端法兰面的平行度与垂直度关系：弯头一端法兰面与另一端法兰面在空间中呈垂直状态，法兰中心轴线分别对应弯管两段直管的轴线，两轴线交点即为弯管圆弧段的理论曲率中心。

　　弯管主体由两段直筒段和中间圆弧过渡段组成。圆弧段采用恒定弯曲半径，内壁圆滑过渡，可减少流体在转向处的涡流和局部阻力。对于输送液体或气体的管路，弯头内壁若存在突变台阶，容易造成压力损失增大、杂质沉积以及湍流噪声，因此圆弧段与直筒段之间采用相切连接，截面沿弯曲路径连续变化。外壁同样保持平滑曲面，有利于降低应力集中，尤其在管路承受内压时，弯曲段外侧受拉、内侧受压，圆滑过渡能够避免尖角处产生峰值应力。

　　结构设计上，法兰与筒体之间设置了加厚过渡区域。法兰板承受螺栓预紧力和管路内压产生的轴向力，若与薄壁筒体直接相交，焊缝或根部区域容易成为薄弱环节；增加局部壁厚和过渡圆角后，可将螺栓载荷分散到筒体壁面，提高接头整体刚性。三维建模过程中，可先绘制两端法兰的方形轮廓与中心孔，再建立相互垂直的两段管路中心线，通过扫描特征生成弯管实体，最后合并法兰并切除安装孔与内流道。

　　安装边界方面，需要同时校核两个方向的外接尺寸。弯头沿一端法兰法线方向占据一段直管长度，沿另一端法兰法线方向也占据相应高度，弯曲段外侧还会形成圆弧包络空间。布置管路时，不能只核对法兰中心高，还要留出法兰螺栓装拆空间：四个孔位附近应保证扳手或套筒能够进入，法兰外侧与设备墙板、梁架之间需留有足够间隙。若弯头靠近机架安装，方形法兰的四个角点往往比圆形法兰更容易与相邻构件发生干涉，因此在三维装配中应按最大外轮廓进行间隙检查。

　　密封与选型上，该结构适合配合平面密封垫使用，法兰端面的平面度直接影响密封效果。安装时按对角顺序分次拧紧螺栓，可使垫片受压均匀，避免一侧翘起导致渗漏。对于有压力等级要求的工况，还需结合管径、壁厚、法兰厚度以及螺栓孔距进行强度校核；弯曲半径则要兼顾空间紧凑性和流动阻力，过小的弯曲半径虽然节省空间，但会增加介质转向阻力并削弱弯管承压能力。

　　在整机管路设计中，这种双方法兰弯头不仅是一个转向连接件，也是管路模块化装配的定位节点。其两端法兰面可分别固定在阀块、泵体、设备面板或管路段上，使管路在转折处获得支撑，减少长悬臂管道产生的振动。建模和出图时应明确法兰外廓、孔距、孔径、通径、弯曲半径、端面垂直度以及密封面位置，这些尺寸共同决定了弯头能否在有限设备空间内完成安装并长期稳定运行。
