成型机曲柄开槽杆快速回位连杆机构

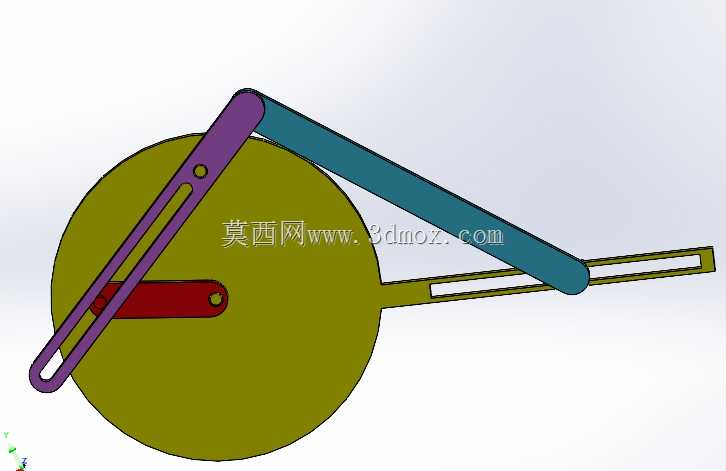

　　这套曲柄配合开槽摆杆的快速回位连杆机构，主要面向成型加工设备里刀具、压头或者执行滑台的空程快速退回工况设计，在冲压成型、塑胶件裁切、小型压装工位里十分常见。实际产线里，成型工序的工作进给往往需要低速、稳定、足够的传动力矩，保证工件压合、裁切或者折弯的成型质量，而完成成型动作之后的空程退回阶段，不需要承载加工载荷，却占用了大量整机循环节拍，很多老式直动凸轮或者普通曲柄滑块机构，进给和回程的运动时长基本对等，设备单次动作循环里近一半时间都耗在无加工价值的退回行程上，直接拉低了整机的生产节拍。这套机构正是利用曲柄回转过程中，滚子在开槽摆杆导槽内的啮合位置变化，把曲柄整周360度的回转运动拆分出两段速差极大的输出区间：当曲柄带动滚子进入工作行程对应的转角区间时，开槽摆杆会带动后续连杆以平缓的低速推动执行构件走完加工进给全程，保证成型过程的运动平稳性，避免冲击造成工件成型缺陷；当曲柄转过工作行程对应的圆心角进入回程区间时，滚子在开槽导槽内的滑动会驱动摆杆快速反向摆动，再通过后置连杆把摆动转化为滑台的直线退回动作，回程的平均运动速度可以达到工作进给速度的2到3倍，大幅压缩空程耗时。

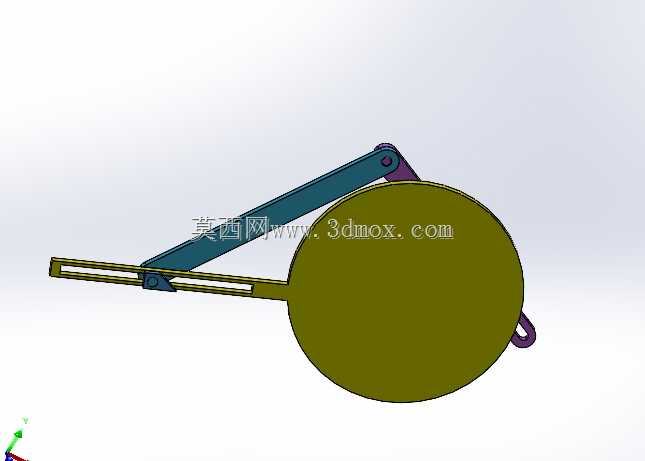

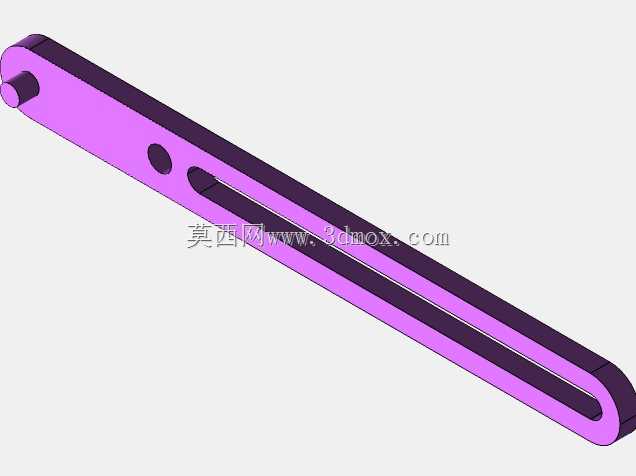

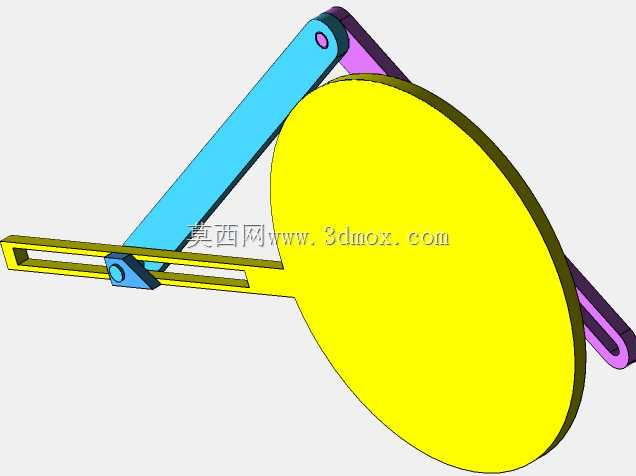

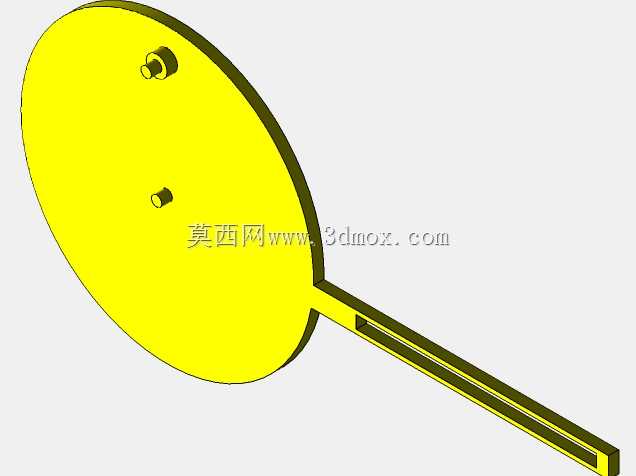

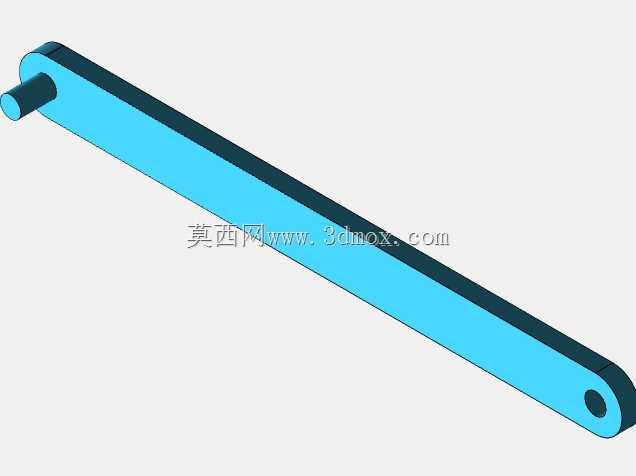

　　从结构布局来看，机构的核心构件包含绕固定机架回转的主动曲柄、端部和曲柄铰接的传动滚子、开设长直导槽的摆杆、连接摆杆输出端与执行滑台的传动连杆，以及承载所有铰接点位的安装基板。大尺寸的圆形安装盘是整个机构的固定基准，所有回转铰接孔的位置度都需要在基板一次装夹加工中完成，保证各转轴的平行度误差控制在0.05mm以内，避免连杆运动过程中出现卡滞、别劲的问题。开槽摆杆的导槽宽度和曲柄端部滚子的外径采用小间隙配合，单侧间隙控制在0.02到0.04mm，间隙过大会导致回程换向时出现明显冲击异响，间隙过小则会在热胀状态下出现滚子卡死在导槽内的故障。摆杆和连杆的铰接点、连杆和末端滑台的铰接点都采用销轴加轴套的耐磨结构，长期高频往复运动下仅需定期更换轴套即可完成维护，不需要整体更换连杆构件。

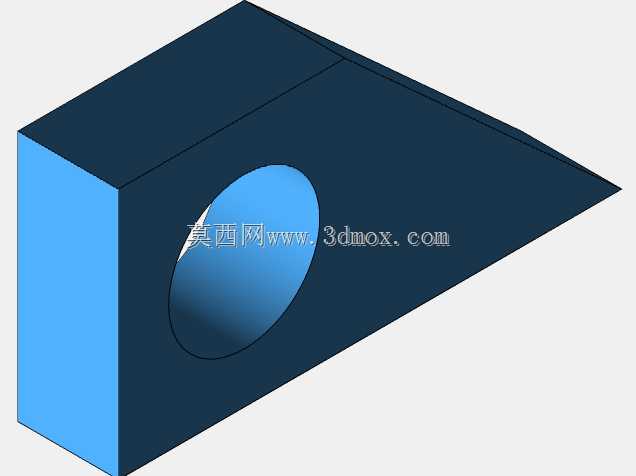

　　设计这套机构的时候，首先要根据成型工位要求的工作行程长度，反向推导曲柄的回转半径、开槽摆杆的有效臂长以及连杆的中心距，先绘制运动简图完成全行程的运动学仿真，标记出曲柄从0度到360度回转过程中，末端滑台的位移、速度、加速度曲线，重点校验工作进给段的速度波动量，保证进给过程速度平稳无突变，同时核对回程段的最大加速度，避免加速度过大造成铰接点冲击载荷超标。安装边界方面，整套机构的驱动侧直接对接减速电机输出轴，电机轴和曲柄的安装孔采用平键周向固定，轴向用锁紧螺母防松；圆形基准盘的外圆可以直接嵌入设备机架的预制安装孔内，盘体周边预留的多个螺栓孔用来和机架锁固，不需要额外设计复杂的转接法兰。末端滑台的连接部位设计成标准的叉形铰接接口，可以直接对接成型刀具的滑座、压头安装板或者裁切刀架，适配不同成型工艺的执行末端。

　　实际投产使用中，这类机构相比采用气缸驱动回程的方案，不需要配置气源、电磁阀以及调速阀，不存在气动系统常见的漏气、压力波动导致回程速度不稳定的问题，全部运动由机械构件的几何约束保证，运动时序完全和主轴转角同步，不需要额外安装行程开关检测回程位置，整机的控制逻辑更简单，高频运行下的故障点更少。机构的所有运动副都采用稀油润滑或者脂润滑，在连续8小时三班倒的量产工况下，铰接销轴的使用寿命可以达到两年以上，维护成本远低于气动或者液压回程方案。针对不同成型工艺的节拍需求，只需要调整曲柄和滚子的铰接偏心距，或者微调开槽摆杆的导槽起始位置，就可以改变工作行程和回程的时间占比，在进给平稳性和回程快速性之间找到适配工位需求的最优匹配点，不需要整体重构机构，变型适配的灵活性很强。
