手动快速杠杆式紧固夹三维结构设计

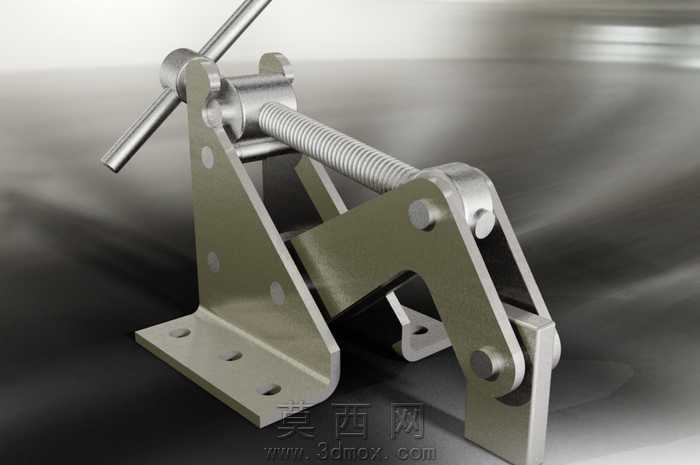

本作品为手动杠杆式紧固夹的三维参数化模型，整体采用全参数化建模逻辑完成，在主流三维机械设计软件中完成全流程设计，所有零件尺寸均可通过参数表快速调整，适配不同的夹持行程与夹紧力需求。建模阶段首先完成底座基准特征搭建，底座采用带安装孔的板式结构，四个沉头安装孔可直接通过螺栓将夹具固定在工作台面，底座折弯处做了圆角过渡处理，避免应力集中，建模时对安装孔的位置公差、底座平面度做了参数约束，保证后续装配的基准精度。随后完成连杆机构的零件建模，所有铰接位置均采用销轴连接结构，销轴与孔的配合间隙按照基孔制间隙配合设定，保证杠杆动作时的转动顺滑无卡滞，传动螺杆采用梯形螺纹特征建模，螺纹牙型、螺距、导程均按照通用手动夹紧螺杆的标准参数设定，螺杆端部搭配压头结构，压头与工件接触的端面做了防滑纹理设计，增大夹持摩擦力，避免夹紧后工件滑脱。摇臂部分采用长杆式设计，符合手动操作的力臂比例，转动摇臂时可通过螺杆进给带动连杆机构实现自锁式夹紧，整体杠杆增力结构经过力学参数校核，仅需较小的手动力即可输出足够的夹紧力，适配常规五金加工、工件装配时的快速固定需求。材质渲染阶段，所有金属结构件均采用哑光钢材质，表面做了轻微的喷砂质感处理，还原工业五金件的真实金属质感，铰接销轴部分做了亮面金属区分，突出运动部件的视觉层次，渲染场景采用工业风灰色渐变背景，搭配柔和的侧方打光，清晰展现夹具的结构层次与运动关系，所有铰接位置的运动副均做了装配约束，可直接在软件中实现夹紧、松开的动作模拟，直观展示夹具的工作行程与动作逻辑。设计过程中重点优化了操作便捷性，摒弃了传统螺旋夹具全程旋转进给的操作方式，通过杠杆结构实现快速开合，仅在最终夹紧阶段通过螺杆微调锁紧，大幅提升装夹效率，同时整体结构无易损复杂零件，加工工艺性良好，所有板类零件均可通过激光切割、折弯完成加工，销轴、螺杆均可采用标准件，降低实际制造成本，适合小型加工场景的快速工件固定使用。
