铸造车间用履带式磁选输送装置

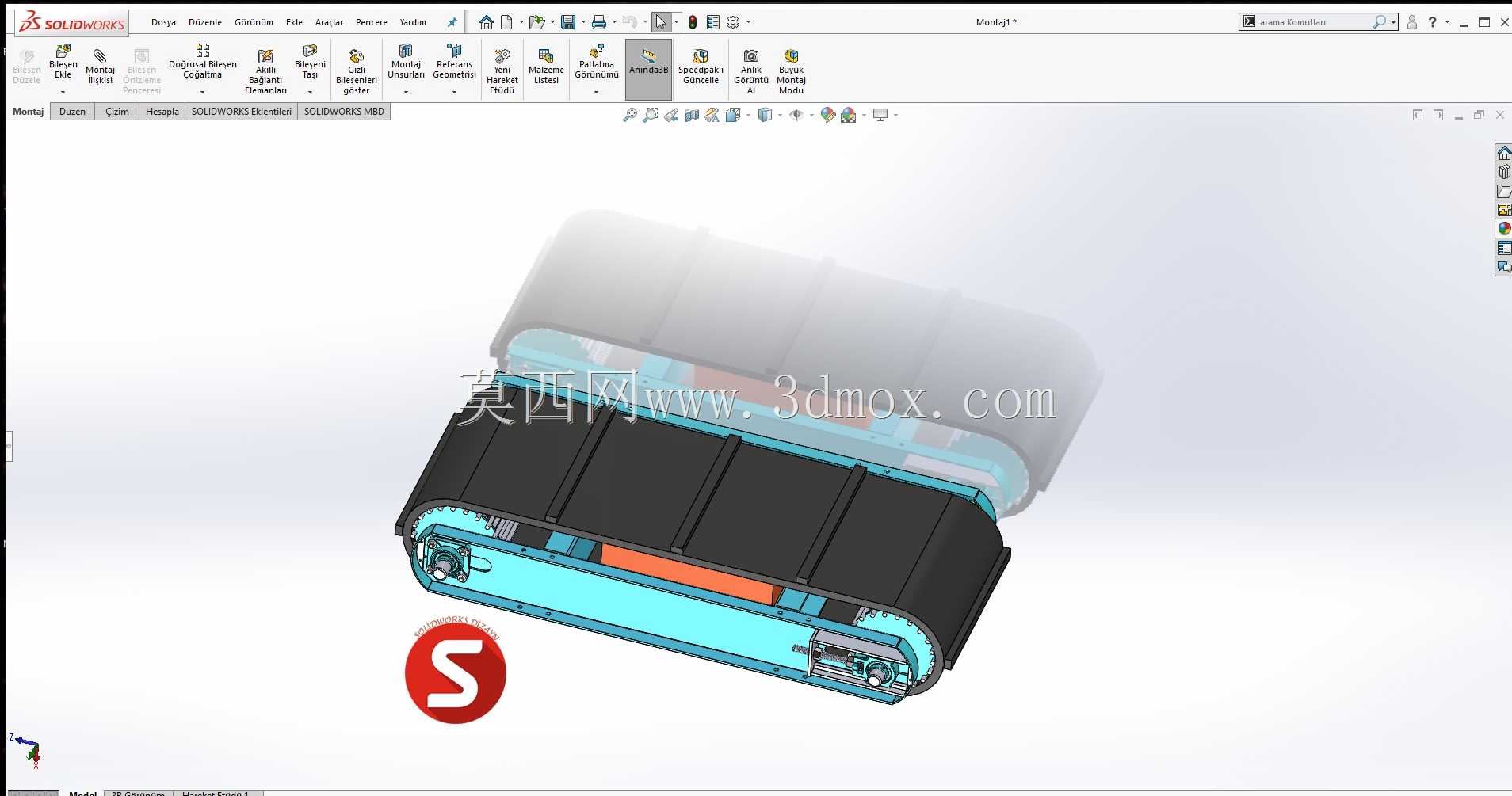

　　这套装置的三维结构完整还原了铸造落砂工段里承担磁性物料输送与分选功能的履带磁选单元，整体采用长条形卧式布局，主体框架由两侧端板、中间支撑梁和底部承托结构组成，框架外侧做了轻量化的开孔与减重槽处理，在保证整体刚性的前提下控制了整机自重。装置的核心工作部件是环绕在两端传动轮与张紧轮上的黑色橡胶履带，履带表面做了横向防滑挡条，能够在输送散料时避免物料打滑堆积，履带内侧布置有连续的永磁磁系，磁系固定在框架中部的固定梁上，不随履带一同转动，当履带带着铸造旧砂、破碎后的铁屑、浇冒口残料经过磁系覆盖区域时，铁磁性物料会被吸附在履带下表面，随履带运行到磁系末端无磁区域后，磁性物料失去磁力吸附，自然掉落到侧边的集料槽中，而非磁性的型砂、废砂则在履带端部直接抛落到前方的废砂出料口，以此完成旧砂回收流程里铁杂分离的工序。

　　从现场安装边界来看，整机长度适配常规铸造流水线的落砂出口衔接尺寸，宽度方向预留了两侧端板的安装法兰孔位，可直接通过螺栓固定在落砂格栅下方的钢结构支架上，进料端正对落砂点，出料端分别对接废砂输送皮带和铁料收集箱，不需要额外做复杂的转接溜槽。两端的轮系里，主动轮端预留了轴伸安装位，可配套减速电机直接驱动，从动轮端设计了长条形调节腰孔，通过调整螺栓位置就能张紧履带，补偿履带长期运行受热、磨损产生的伸长量，日常维护时不需要拆解主体框架，松开张紧螺栓即可更换履带。

　　结构设计上，磁系的排布经过了工作面磁场强度的梯度优化，靠近进料侧的磁块磁场强度更高，能够从混杂厚层型砂的物料里牢牢吸起埋在砂层下的小铁豆、碎铁片，靠近出料侧的磁块磁场逐步减弱，既可以保证磁性物料在输送过程中不会中途脱落，又能在脱离磁区后快速卸料，避免剩磁带料导致铁杂回混到废砂里。履带选用耐磨损、耐一定高温的橡胶材质，能够耐受刚落砂的旧砂带有的余温，表面的挡条同时起到刮料作用，运行时可以把粘附在履带表面的细砂刮除，减少砂粒进入轮系和履带缝隙造成的磨损。框架内部还布置了多组中间托辊，沿履带回程段和承载段均匀分布，避免履带在承载物料时出现下凹变形，保证履带运行的直线度，防止跑偏。

　　在实际铸造车间的应用场景里，这类装置常布置在振动落砂机的下游，旧砂经过落砂格栅初步筛分后直接落到该磁选输送设备上，一边完成散料的水平输送，一边同步分离混在旧砂里的铁屑、飞边、断裂的浇注系统残件，分离出的铁料可以集中回炉重熔，旧砂则进入后续的砂处理再生系统，大幅降低旧砂里的含铁量，避免后续砂处理设备的叶片、衬板被铁杂快速磨损，同时也能提升再生砂的成型质量，防止铸件产生夹杂缺陷。建模过程里所有配合尺寸都按照实际装配逻辑搭建，端板、磁块、托辊、履带、轮轴的装配关系清晰，既可以作为设备改造时的选型参考，也能直接用于后续的工程图导出、非标适配调整，针对不同产能的流水线，还可以在该基础结构上调整整机长度、磁系宽度和履带运行速度，匹配不同的落砂处理量。
