桁架式移动龙门起重吊运设备

　　这套桁架式龙门起重结构面向厂区内短距离重型物料转运场景搭建，常见于预制构件堆场、钢结构装配车间、户外检修工位以及中小型工程现场，用来完成型钢、模具、预制件、设备总成的垂直起吊与水平移位。区别于固定轨道的大型厂房天车，该结构采用双侧落地支腿加底部行走轮组的布局，可沿作业面纵向推移，不需要在厂房立柱上预装承重梁，对场地土建条件要求更低，在没有桥式起重机覆盖的露天区域或临时装配点实用性很强。

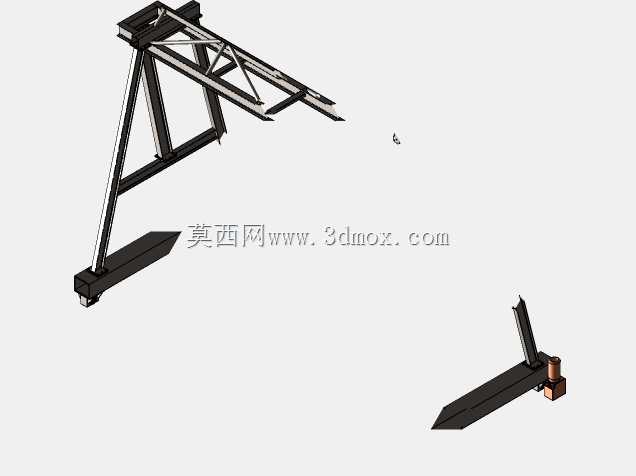

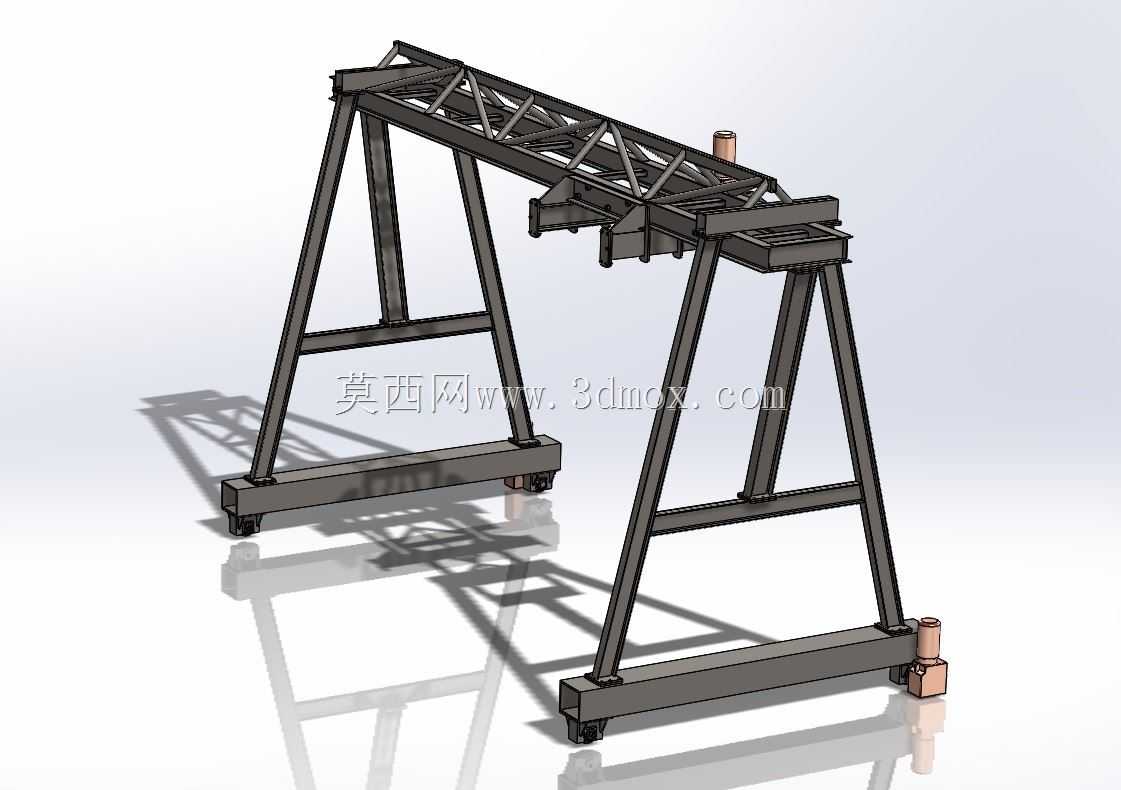

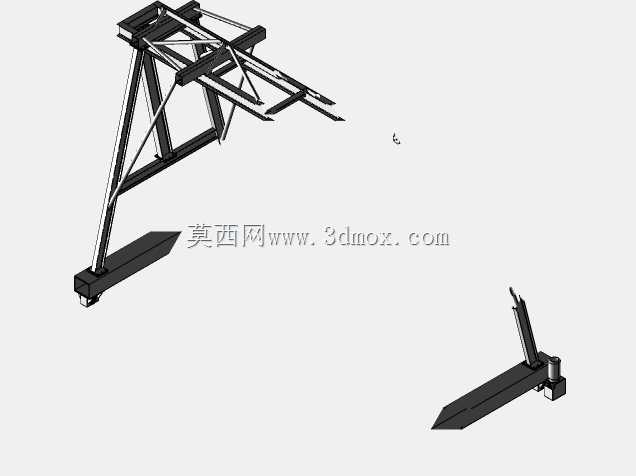

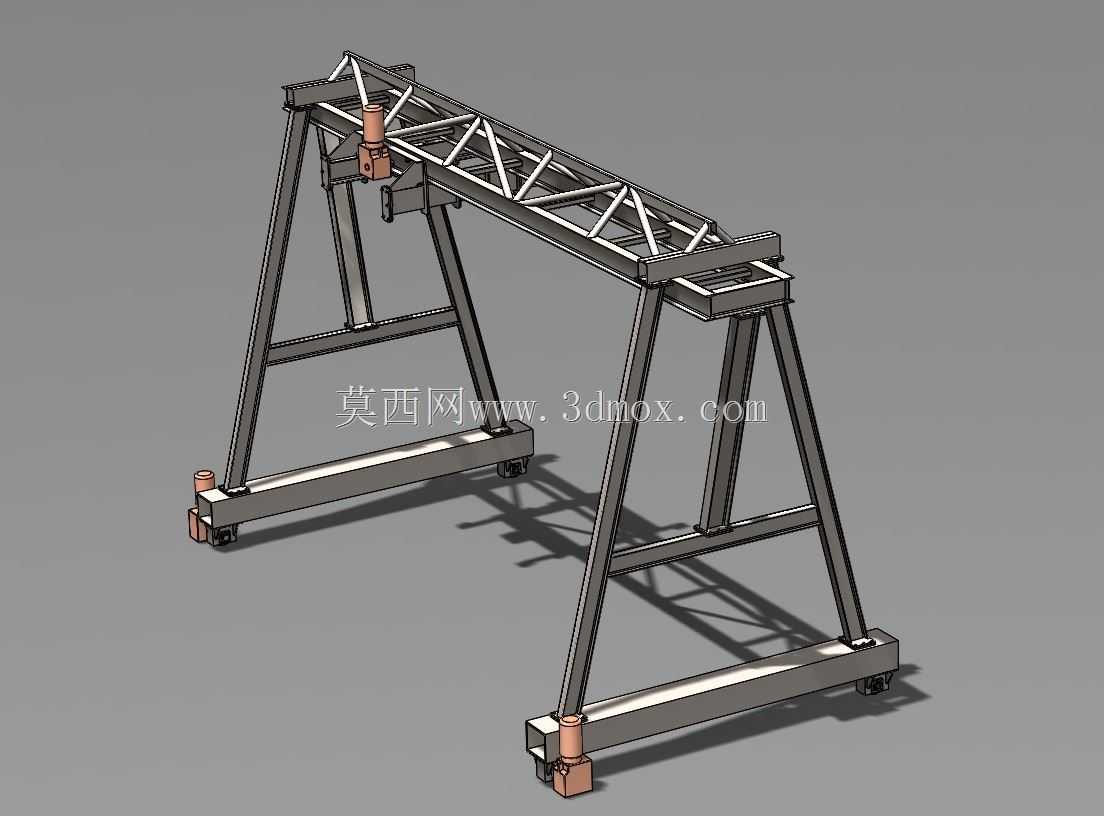

　　从整机受力逻辑来看，顶部主梁采用三角桁架形式，上弦、下弦与腹杆按弯矩传递路径排布，相比同跨度实腹梁能在控制自重的前提下保留足够的竖向刚度，减少吊重作用下主梁的下挠量。主梁两端与A字形支腿刚性衔接，支腿向外张开形成稳定的支撑多边形，侧向风载或吊重小幅偏摆时，整机倾覆力矩可通过两支腿的底梁传递到地面。底梁端部配置行走轮，轮座与底梁通过安装板贴合固定，推移时整机载荷经支腿、底梁最终落到轮组接触点；现场若需长期定位作业，可在底梁旁增设垫块或夹轨件，避免起吊瞬间设备滑移。

　　功能配置上，主梁下方预留起重葫芦的行走挂载空间，葫芦可沿主梁跨度方向横向移动，配合整机沿场地纵向移位，就能覆盖支腿内侧整片矩形作业区域，不用反复挪动被吊工件。支腿顶部与主梁衔接处做了加宽连接座，螺栓排布兼顾拆装便利性，长途转场时可将主梁、支腿、底梁分段拆解，运输到现场后再通过紧固件拼装，适配野外施工频繁转场的使用需求。端部凸起的定位轴座可用于安装限位缓冲件或行程挡块，防止葫芦行走到梁端时脱轨，也能在多台设备并排作业时避免刚性碰撞。

　　建模过程中结构分层逻辑清晰：先按作业跨度确定主梁总长与支腿高度，再依据目标吊重估算桁架杆件截面，腹杆采用等边三角布置，让杆件主要承受轴力，避免局部受弯出现失稳。支腿的斜撑角度结合底梁宽度反复调整，既保证支腿下端轮距足够、抗倾覆裕度充足，也控制整机总宽度，避免在车间通道内转场时剐蹭周边设备。底梁采用箱型截面设计，抗弯截面模量较大，可承担支腿传递下来的集中载荷，轮组安装位在底梁下方做了局部加厚补强，抵消轮压带来的局部应力集中。

　　外形边界方面，整机高度由支腿垂直段决定，需保证起吊后工件底部离地留有安全余量，同时顶部桁架最高点要低于车间门洞、厂区架空管线的净空；跨度方向两端伸出支腿外侧的梁段长度控制在合理范围，避免悬臂过长导致端部刚度不足。底部行走轮的安装间距决定了整机转弯与直行的适配性，直线转运场景下轮组对位铺设简易轻轨即可大幅降低推移阻力，无轨道的硬化地坪上也可借助实心滚轮直接移动。现场安装时先将两侧底梁与支腿拼成单片支架，竖立后调整垂直度，再吊装顶部桁架主梁就位，最后紧固所有连接节点并挂载起重葫芦，全程不需要大型吊装设备辅助，班组借助手拉葫芦就能完成组装。

　　结构细节上，桁架杆件之间的交接节点均做了贴合处理，避免杆件偏心受力；支腿中段增设横向连接杆，把左右两片A架连为整体，进一步提升整机抗扭能力，吊重出现小幅横向偏移时，两侧支腿可协同分担载荷。这类设备在实际选型时，需要结合场地最大吊重、作业跨度、通行净空三项核心参数调整杆件规格与支腿开合角度，模型完整还原了桁架腹杆排布、支腿连接座、底梁轮组、端部限位座的全部结构特征，可直接作为同类移动式龙门吊设计的参考底架，也能用于装配工艺演示、现场布局校核以及起重力学仿真的前置几何载体。
