林业集材轮式拖运起重承载机架

　　这套三维结构围绕山地林区短距离集材、归堆与转运作业展开，核心是把轮式行走底盘、长材承托框架和前置起重挂载臂整合在同一套刚性骨架上。林区作业路面多为伐后迹地、坡地或松软腐殖土层，常规平板运输车辆难以深入采伐点，该类设备直接驶入作业面，将伐倒后的原条、小径木或枝桠材抬离地面，避免木材端头拖拽刮蹭地表，同时减少长材在拖行过程中卡滞于树桩、石块的概率。

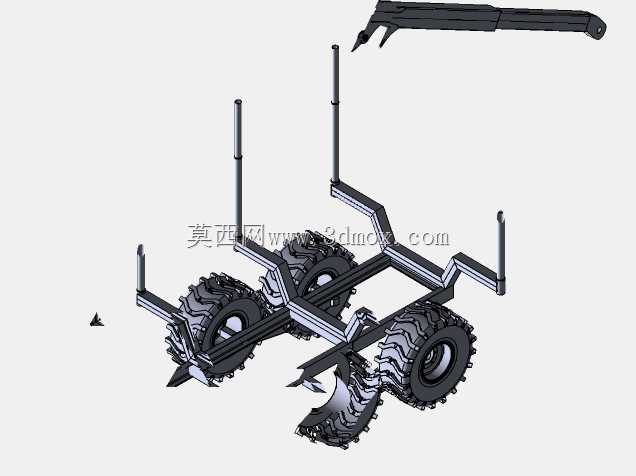

　　从结构布局看，四根竖向立桩沿承载框架两侧分布，构成原条侧向围挡，长木料横向搭放于主框架上方后，立桩限制木材在转向、爬坡时侧向滚落；框架下部预留大尺寸通过间隙，配合深花纹越野轮胎，可在不平地面保持轮组贴地。轮胎采用大直径、宽断面越野形态，胎面块状花纹较深，能够在湿土、落叶层和碎石坡面提供抓附力，轮距与底盘宽度经过匹配，既保证窄林道通行能力，也兼顾长材横向放置后的整机稳定性。

　　前置长臂为起重与拖曳作业的关键执行部件，臂体呈细长箱型截面，末端设置挂载连接点，可配合抓具、吊索或牵引件完成木材起吊、拖拽与对位。臂架根部与底盘前端连接区域需要重点校核载荷传递路径：起吊偏载时，弯矩经臂根铰点传入主梁，再由两侧纵梁分散至轮轴支撑段，因此模型中主梁与侧梁采用连续贯通式布置，减少局部悬臂造成的应力集中。实际建模时需关注臂架最低收起位置与前方轮胎、地面凸起之间的安全间隙，避免越野工况下臂体磕碰胎面或障碍物；臂架全伸状态下的前方作业半径、起升高度与整车配重边界也需同步校核，防止长臂端挂重后前轮失压或整机前倾。

　　承载框架的外形边界直接决定设备适应能力。宽度方向需容纳两根长材并排堆放，同时控制在林间便道可通过范围；高度方向以竖向立桩为最高点，立桩间距与高度需匹配常见原条直径和堆载高度，过低失去拦挡作用，过高则增加枝桠刮碰风险。框架尾部与前端牵引、挂载接口应保留标准连接尺寸，便于与动力主机挂接，也方便后续换装抓木叉、吊装臂或简易推板。

　　设计思路上，该结构并非追求复杂自动化，而是强调林区低速重载场景下的可拆卸、可维护与强通过性。主承力梁采用规则截面，便于下料、焊接与补强；轮轴附近设置加强节点，承受颠簸冲击载荷；立桩可考虑插拔式结构，在运输超长材时临时拆除或降低高度。三维建模过程中，应先建立轮胎接地轮廓和整机包络体，再反向确定主梁高度、臂架铰点位置与立桩分布，确保木材堆放面、臂架运动轨迹和驾驶员可视区域互不干涉。对于结构设计人员，此类模型可用于校核集材机架的载荷工况、挂载接口匹配以及林地作业通过性；对于设备选型人员，可据此判断长材承托长度、越野轮组配置和前置起重臂的作业覆盖范围。
