小齿轮传动式废料起重搬运设备

　　这套小齿轮传动型废料起重设备，主要面向冶金连铸、轧钢车间以及金属加工产线的废钢、切屑、报废坯料转运场景，在车间跨内承担散碎废料、下线废件的定点抓取与倒运作业，替代传统人工挂钩吊运的低效模式，适配高温、多粉尘、作业节拍紧凑的冶金车间工况。

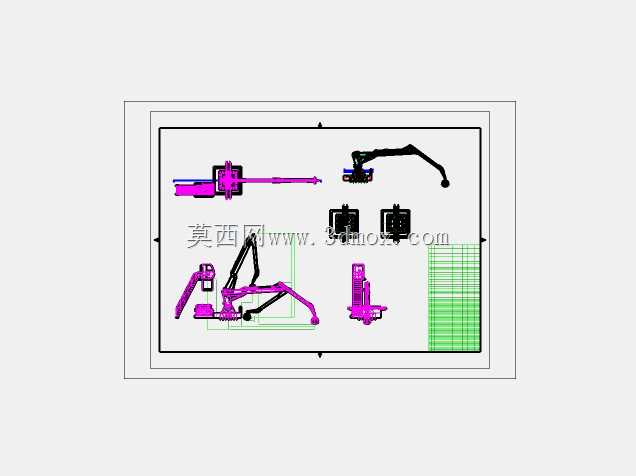

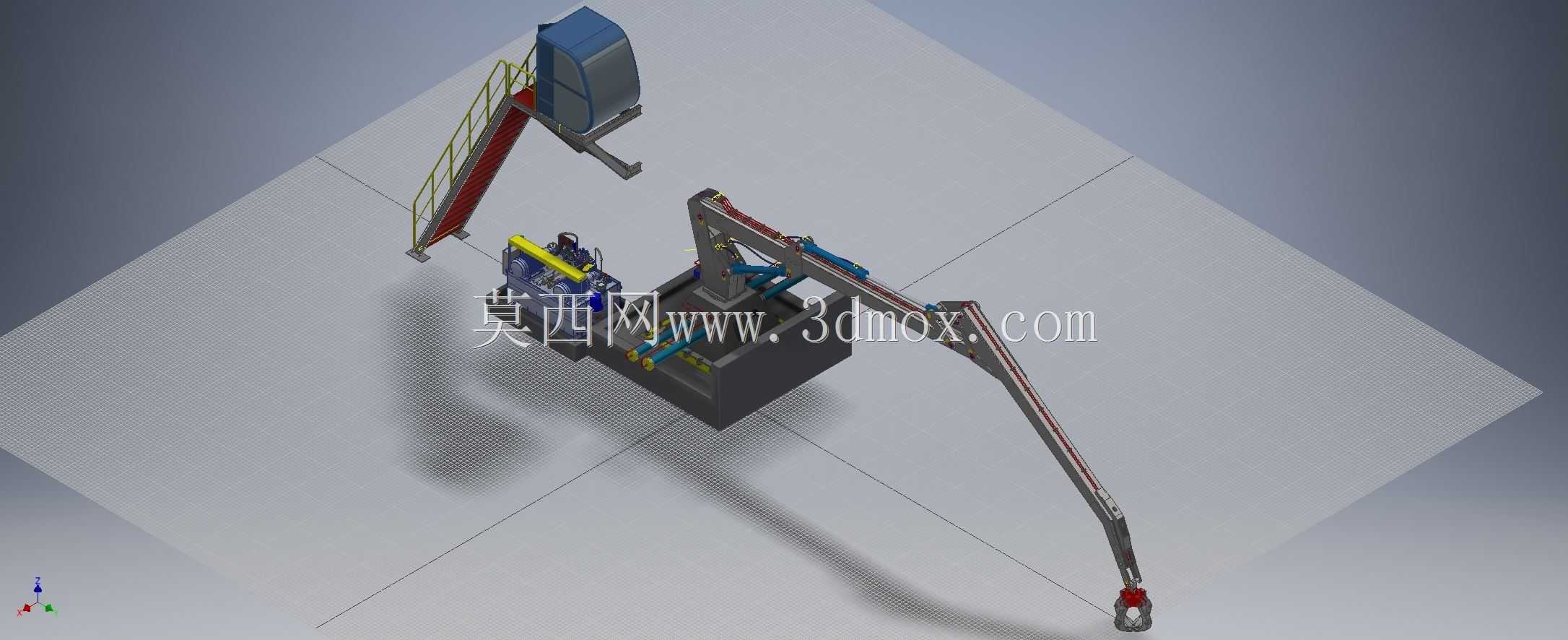

　　从整机布局来看，设备采用基座固定式折臂结构，底部为厚重的箱型安装底座，直接锚固在车间混凝土基础平台上，底座内部集成液压动力站、齿轮传动箱体与管路排布空间，无需额外铺设行走轨道，占用车间地面面积极小，安装边界仅需在底座周边预留1.2米左右的检修通道即可，臂架全伸状态下的作业覆盖半径可覆盖周边十余米的废料收集区与料斗投放位，不会和周边连铸机、除尘管道、车间立柱产生干涉。

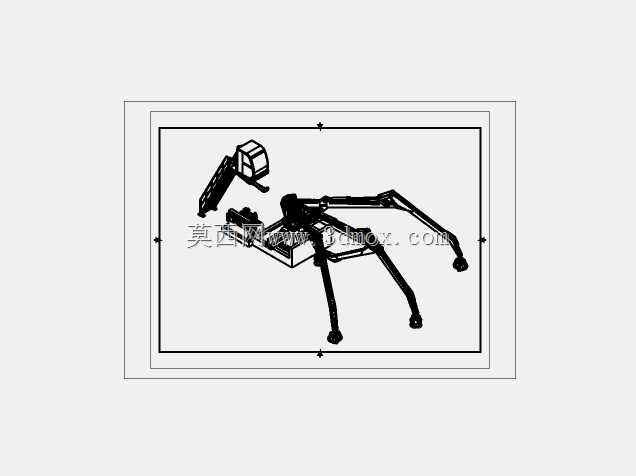

　　臂架部分采用多节铰接折臂设计，每一节臂的俯仰动作均由双作用液压油缸驱动，臂体选用高强度焊接箱型梁结构，在保证臂架刚性的同时控制整机自重，臂端配置抓料属具，可针对散状废钢、长条切屑、整块报废坯料切换不同抓具，小齿轮传动机构布置在臂架回转关节与底座回转支承处，相比传统纯摩擦回转结构，齿轮啮合传动的回转定位精度更高，重载启停时不会出现滑移窜动，在频繁带载回转的废料搬运工况下，传动件的磨损速率更低，维护间隔更长。

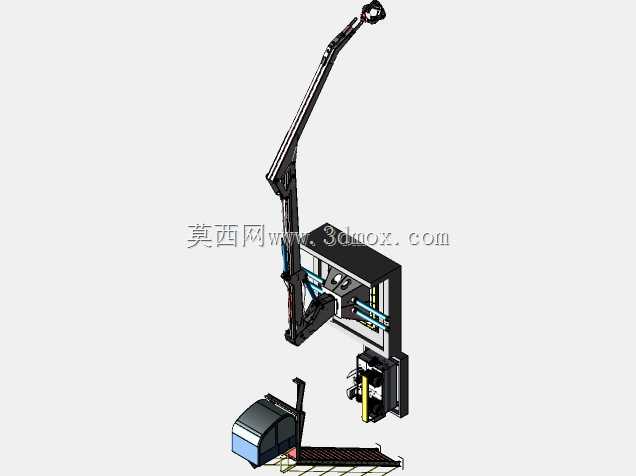

　　旁侧配套的斜梯与操作室采用一体化悬挑设计，操作室抬升至高位后，操作人员可直接俯瞰整个废料作业区域，视线无遮挡，斜梯踏步采用防滑格栅板，侧边护栏高度符合车间安全规范，操作室底部做隔热减震处理，隔绝冶金车间地面传导的高温与设备振动。液压管路沿臂架内侧走线，布置整齐并预留管夹固定位，避免臂架俯仰过程中管路拉扯摩擦，所有油缸铰接点均配置自润滑轴承，在多粉尘环境下可减少润滑维护频次。

　　设计阶段优先考虑了车间的实际作业边界：底座安装标高和车间地面齐平，不会阻碍周边平板车、叉车的通行；臂架折叠收回后，整机的最大轮廓高度低于车间行车的最低运行标高，两台设备同时作业时臂架活动范围提前做了干涉校验，不会出现臂架碰撞的风险。齿轮传动副采用密封润滑结构，外部设置防尘护罩，阻挡车间内的金属粉尘进入啮合面，延长齿轮使用寿命。

　　设备的作业逻辑完全匹配冶金废料处理流程：连铸生产线产出的切头切尾、轧机产出的废件直接掉落到设备作业覆盖范围内，操作人员在操作室内控制臂架回转、俯仰，驱动抓具抓取废料后，回转至废料料斗上方卸料，全程不需要人员进入高温作业区，既提升废料转运效率，也规避了高温废件烫伤、人工挂钩脱落的安全隐患。整机结构建模完整还原了所有铰接点、传动件、液压元件与防护结构，可直接用于车间布局校验、钢结构受力校核以及后续的改造选型参考。
