管链输送设备链轮换向输送结构

　　该三维结构呈现的是密闭管链输送系统中的端部换向段，核心由星型拨料链轮、环形输送链、带横向拨杆的链节、上下平行输送管道以及中部换向壳体组成，这类结构广泛应用于化工粉料、食品颗粒、医药原料药、矿山细料等散状物料的长距离密闭输送场景，可实现水平段输送后转向返程的连续循环作业，全程物料在封闭管道内运行，无粉尘外溢，也不会出现散料洒落、外界杂质混入物料的问题，适配易燃易爆、易吸潮、易挥发的特殊物料输送工况。

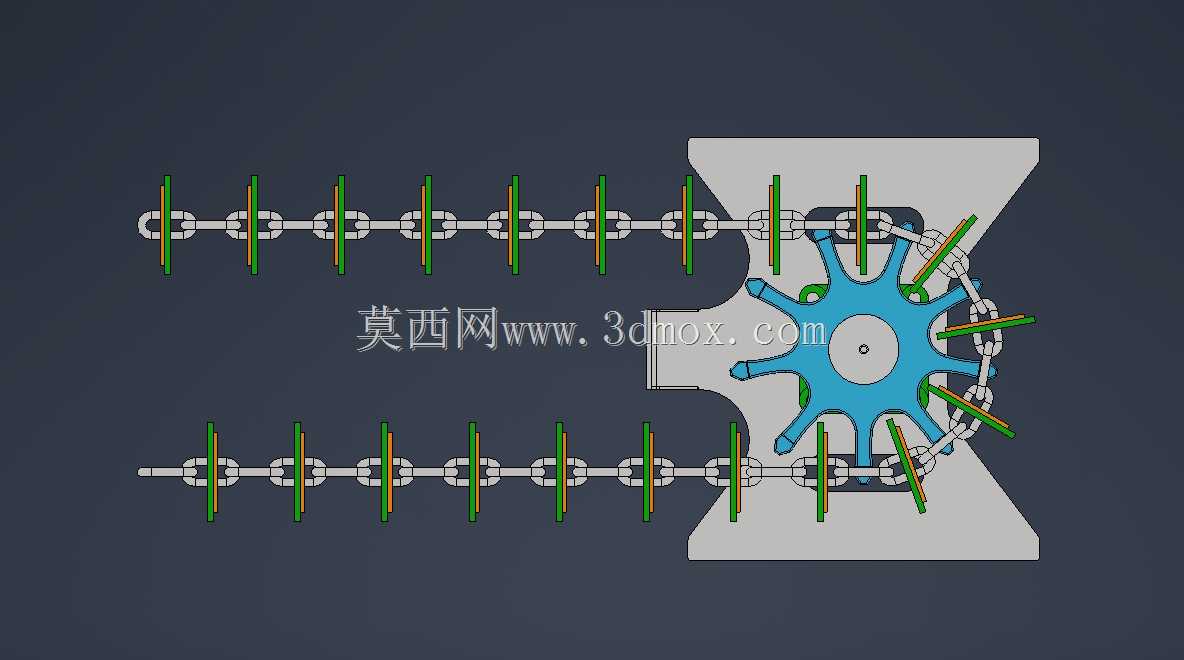

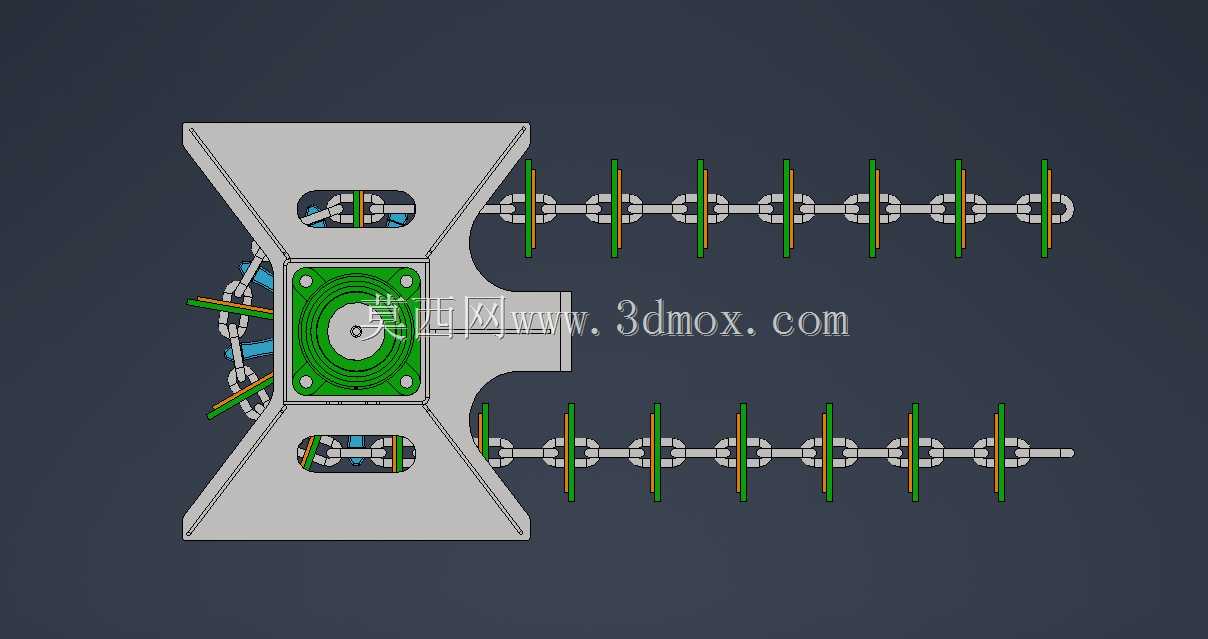

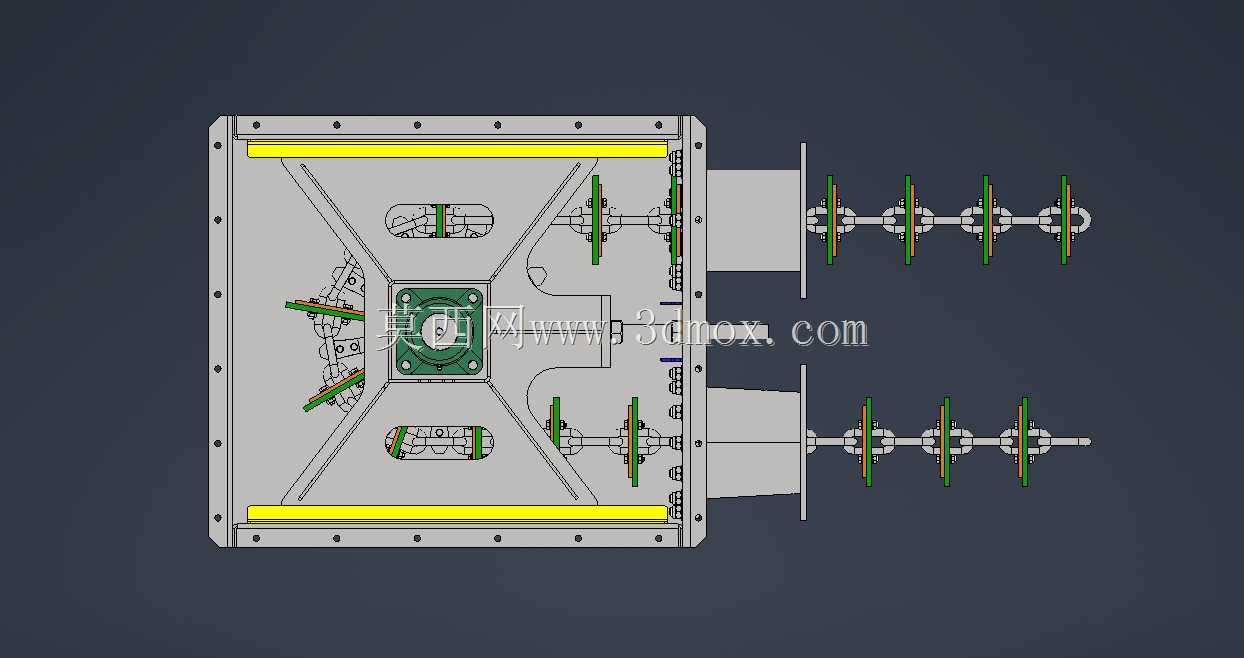

　　从实际功能逻辑来看，上下两条平行管道分别承担承载物料向前输送、空链返程的作用，每节链环上垂直固定的绿色拨杆随链条同步移动，在直管段内拨杆直接推动管内堆积的散料沿管道轴向平移，不存在螺旋输送的物料卡滞、缠绕问题，也没有皮带输送的撒料、跑偏缺陷。链条运行至端部换向位置时，中部的蓝色星型链轮齿槽精准卡入相邻链节之间，链轮转动过程中逐节拨动链条完成180度转向，将上侧管道的输送链平稳导向下侧返程管道，链轮周边的灰色壳体为全包覆护罩，一方面约束链条换向时的运动轨迹，避免链节高速转向时出现脱链、跳齿，另一方面完全封闭换向区域，防止物料在转向位置泄漏，护罩的上下开口与输送管道精准对接，接口处预留法兰安装边，现场装配时可直接和标准输送管道通过法兰螺栓紧固，接缝处加装密封垫即可满足气密要求。

　　设计思路上，该结构优先保证链节与链轮的啮合精度：星轮的齿形轮廓按照链节的节距做匹配设计，每个齿位对应一个链环的嵌入空间，转向过程中链节不会出现硬碰撞、卡滞；拨杆的长度略小于管道内径，既保证拨杆可以覆盖管道全截面推动物料，又避免拨杆剐蹭管道内壁造成磨损，拨杆和链环的连接位置做了加强固定，长期承受物料推送阻力也不会出现松动脱落。换向壳体的轮廓完全避让链条转向的运动包络，壳体内壁和运动部件之间预留均匀的安全间隙，既不会出现运动干涉，也不会留出过大空间造成物料积存。

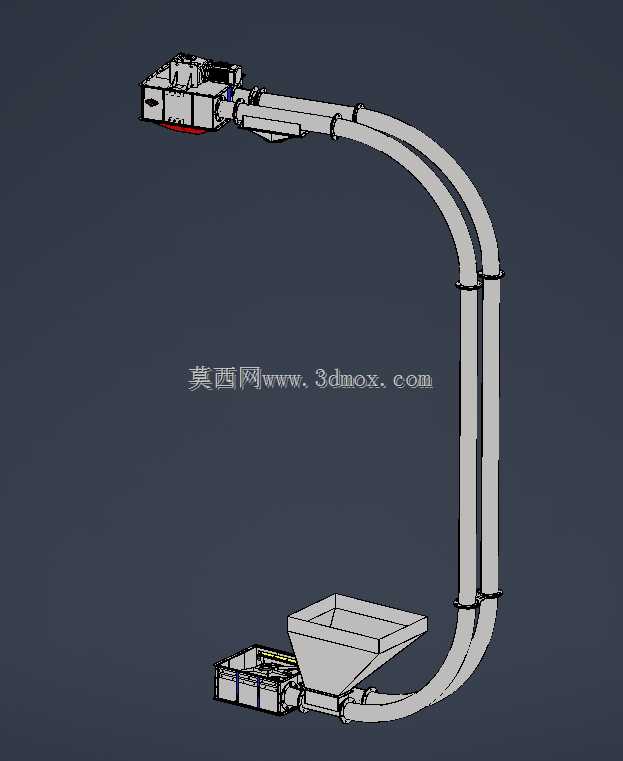

　　安装边界方面，该换向单元为模块化部件，整体外形适配常规管径的管链输送线路，上下管道的中心距和链轮分度圆直径匹配，现场布置时只需将两端管道和壳体接口对齐，固定链轮的支撑转轴即可完成组装，链轮转轴可外接减速驱动单元，也可作为从动转向轮布置在输送线路的尾端，水平安装时无需额外调整链条张紧度，壳体侧面预留的检修口可在停机后快速检查链节磨损、链轮啮合状态，日常维护无需拆解整段输送管道。这类结构相比传统的斗式提升、皮带输送，布局灵活性更强，可根据车间场地随意组合水平、垂直、倾斜输送段，该换向端作为线路的核心转向部件，建模时完整还原了所有配合关系，链节的铰接自由度、链轮的传动逻辑都和实际运行状态完全一致，可直接用于管链输送设备的方案选型、结构校核以及装配干涉检查，帮助设计人员快速验证输送线路的转向可行性，提前规避现场安装时出现的链条脱轨、部件干涉问题。
