悬挂式粉末涂装烘干输送生产线

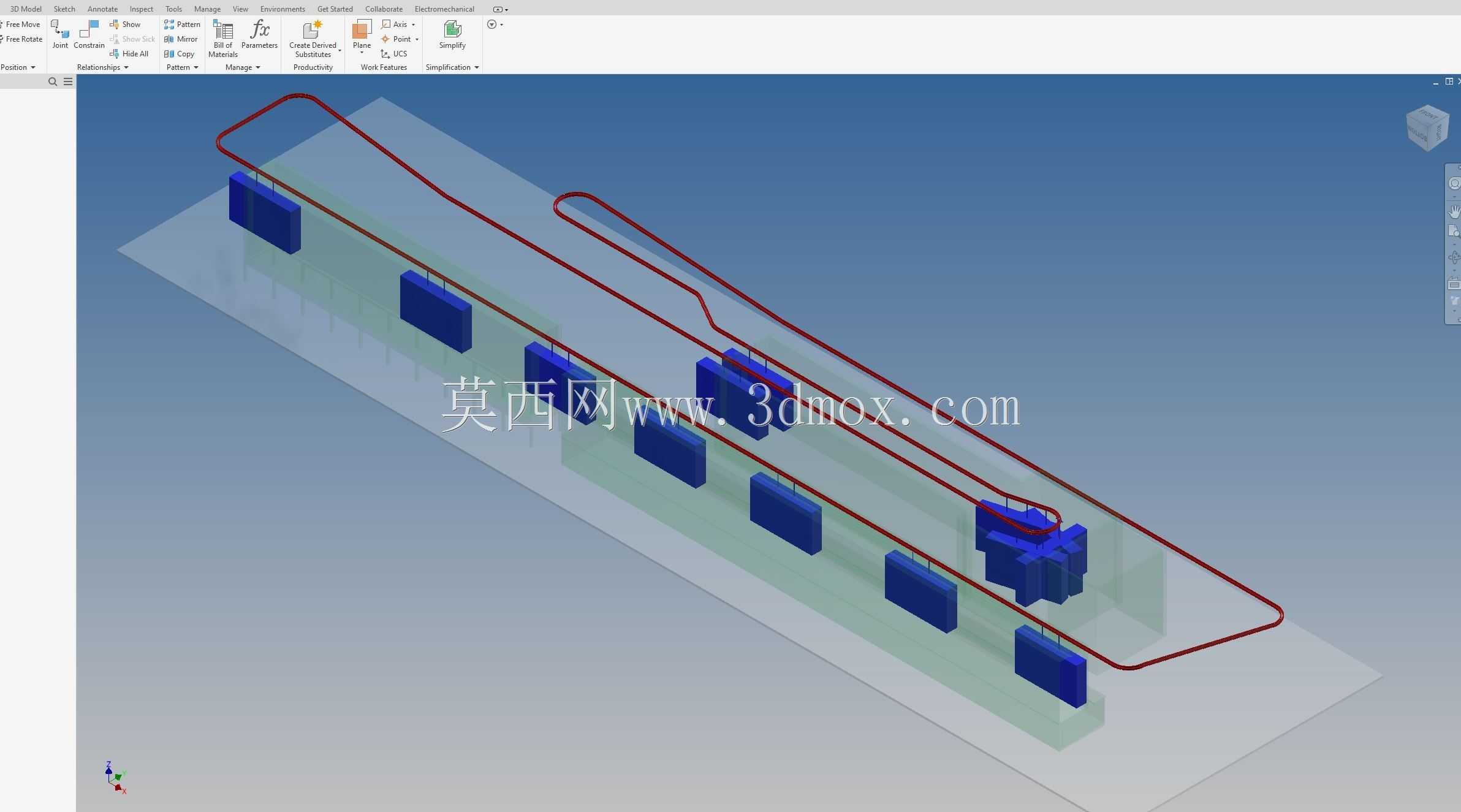

　　这套三维方案呈现的是一条采用悬挂输送方式组织工件流转的粉末涂装干燥生产线，整体沿车间地面呈长条形折返布置，红色轨迹为架空输送链的运行路径，蓝色块状体为沿线布置的各功能工位与炉体段。方案的核心思路是把工件的上件、喷粉、固化烘干、冷却、下件等工序串联在一条连续闭环的输送系统上，使工件在悬挂状态下依次通过各工艺段，减少中间搬运与二次装夹，这也是五金件、钣金件、型材类产品表面粉末涂装车间常见的布局逻辑。

　　从布置上看，输送链从上下件区出发，先经过喷涂作业区，工件在此处由人工或自动喷枪完成粉末静电喷涂；随后链条带着挂具进入长条形烘干固化炉，炉体沿直线延伸以保证足够的烘烤停留时间，粉末在炉内受热熔融流平并交联固化；出炉后工件经过一段自然冷却区再回到卸料位置。轨道在端部做了大半径回转，形成闭环循环，空挂具可随链条返回上件端重复使用。这种折返与环形走线的设计，一方面让高温炉体保持直线、便于保温和风道组织，另一方面把上下件操作集中在同一侧，方便人员配置与物流管理。

　　在实际应用场景中，这类线体多用于金属构件的防腐与装饰性表面处理，例如机柜面板、管件、支架、小型结构件等。工件通过挂具吊挂在输送链上，悬点高度与挂具间距决定了单件通过炉膛时的有效空间，因此建模时需要重点核对挂具下方的工件包络与炉体门洞、喷房开口之间的安全间隙，避免大件在回转段或进出炉口时发生干涉。轨道的爬坡、下降段角度也需要控制，防止工件在升降过程中晃动剐蹭或粉末未固化时蹭落。

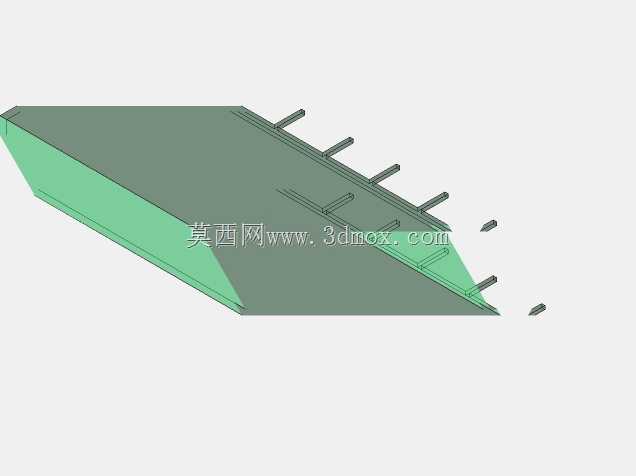

　　结构设计上，炉体段采用分段箱体拼接的形式，内部预留热风循环风道与加热元件安装空间，蓝色块体在模型中即代表各炉段与喷房设备的占位轮廓。输送轨道沿炉体顶部或侧上方架设，依靠支架立柱固定，链条张力、驱动站布置、张紧装置位置都直接影响全线运行稳定性。方案在三维环境中把输送轨迹、设备占位、工位间距同时表达出来，便于设计人员校验工件在任意链位的姿态，核对上下件区操作高度、喷房开口宽度、炉内有效通过高度以及检修通道宽度。

　　安装边界方面，全线占地呈长条状，需要在车间内预留沿炉体长度方向的连续空间，端部回转半径区域要保证挂具满载时的旋转净空；炉体周围应留出保温层厚度与维护侧通道，输送驱动站、张紧站处需预留拆装链条的作业面。模型中各设备的相对位置关系可直接用于前期方案评审、车间布局规划与输送路径干涉检查，帮助结构工程师在投产前发现工件包络、轨道走线与设备占位之间的冲突点。
