四轴联动数控车削加工中心整机结构

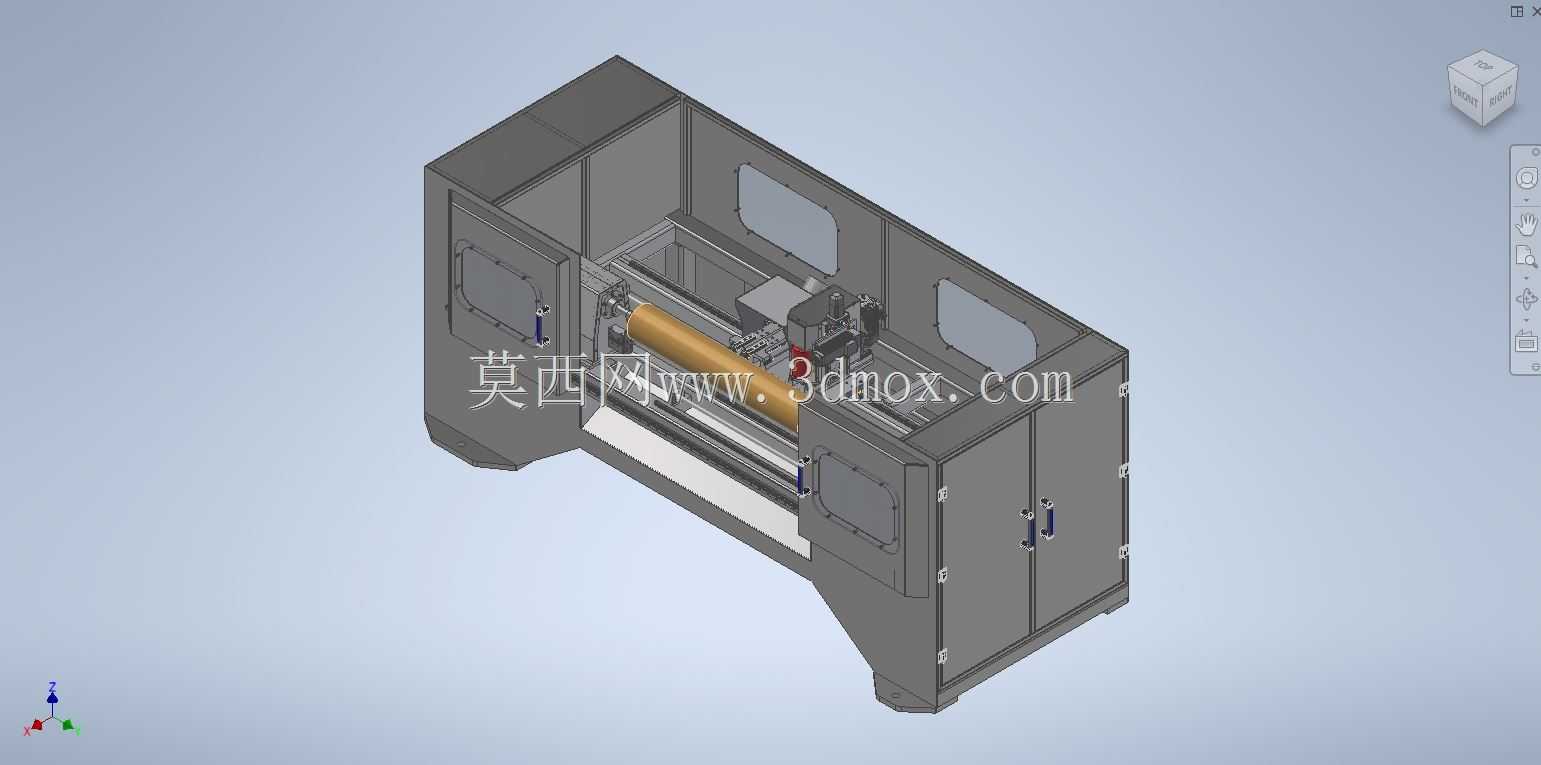

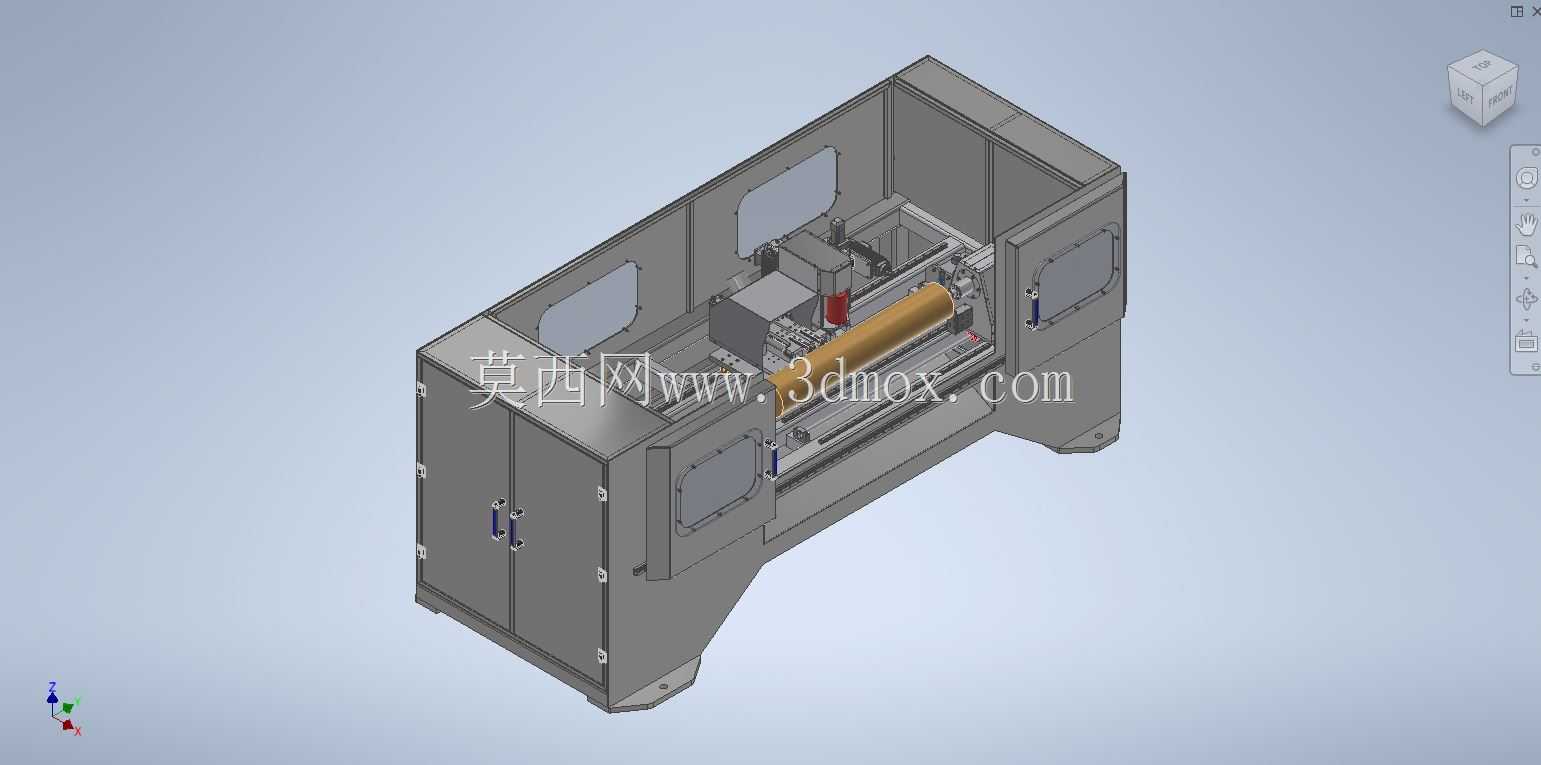

　　该套三维结构完整呈现了一台带全封闭防护壳体的四轴CNC车削设备，整机从底部承载床身、中部加工执行单元到外围安全护罩均完成实体建模，可直接用于机床方案评审、产线布局校核、防护结构二次开发以及教学演示场景。在中小批量精密轴类、套类零件的加工车间里，这类设备承担着车外圆、镗内孔、切槽、车螺纹以及配合动力刀座完成跨工位复合工序的任务，四轴配置能够在一次装夹中完成更多角度的加工动作，减少工件二次装夹带来的定位误差，常见于五金制造、汽配加工、液压元件生产以及通用机械维修配套车间。

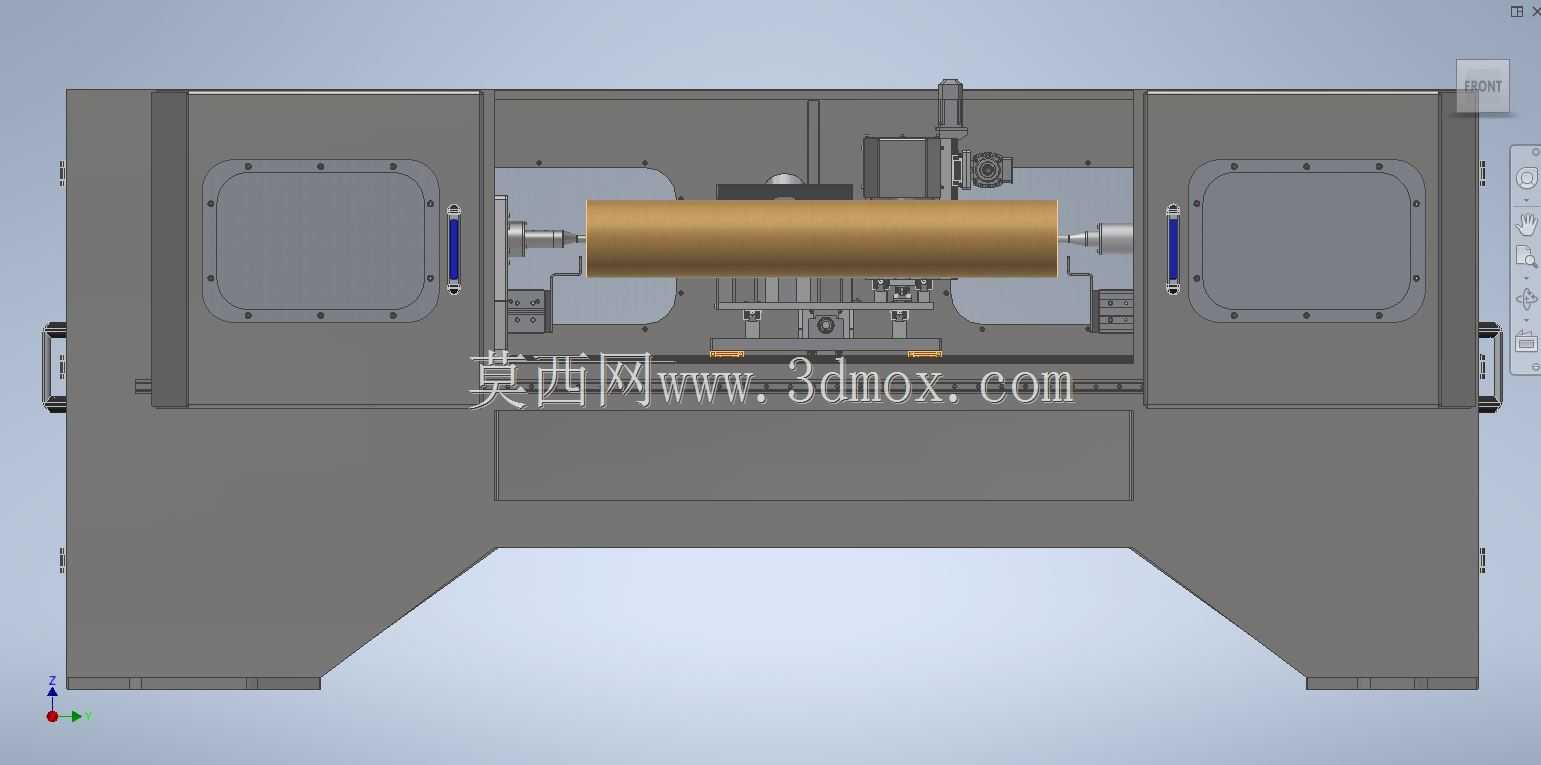

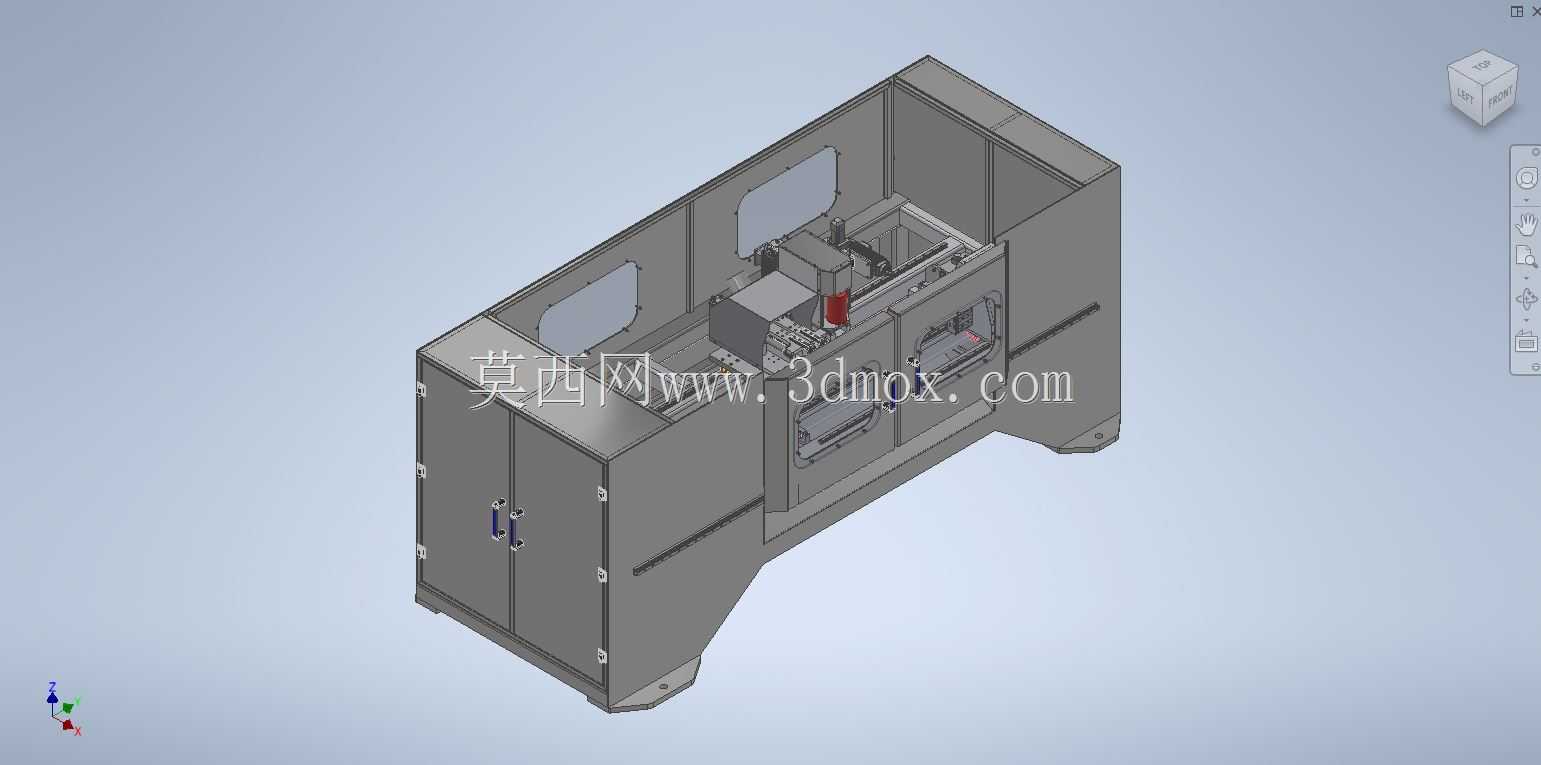

　　从结构分层来看，底部床身采用倾斜支撑的箱式焊接构型，底部预留调平脚垫安装位，侧壁布置加强筋格，既承担主轴箱、刀架、导轨副的全部静载荷，也抑制车削过程中切削力引发的振动。床身左侧设置双开门电气与维护舱，门板加装铰链、压紧锁扣以及内嵌式把手，日常检修时可完全敞开，方便操作人员进入内部整理走线、更换润滑元件或者检修伺服驱动模块。床身正面与侧面的护罩开设多处透明观察窗，窗口边框做压条密封，加工过程中操作人员可在不开启防护门的前提下观察刀具切削状态、冷却液喷射位置以及铁屑堆积情况，同时阻挡高速飞溅的切屑与切削液外泄。

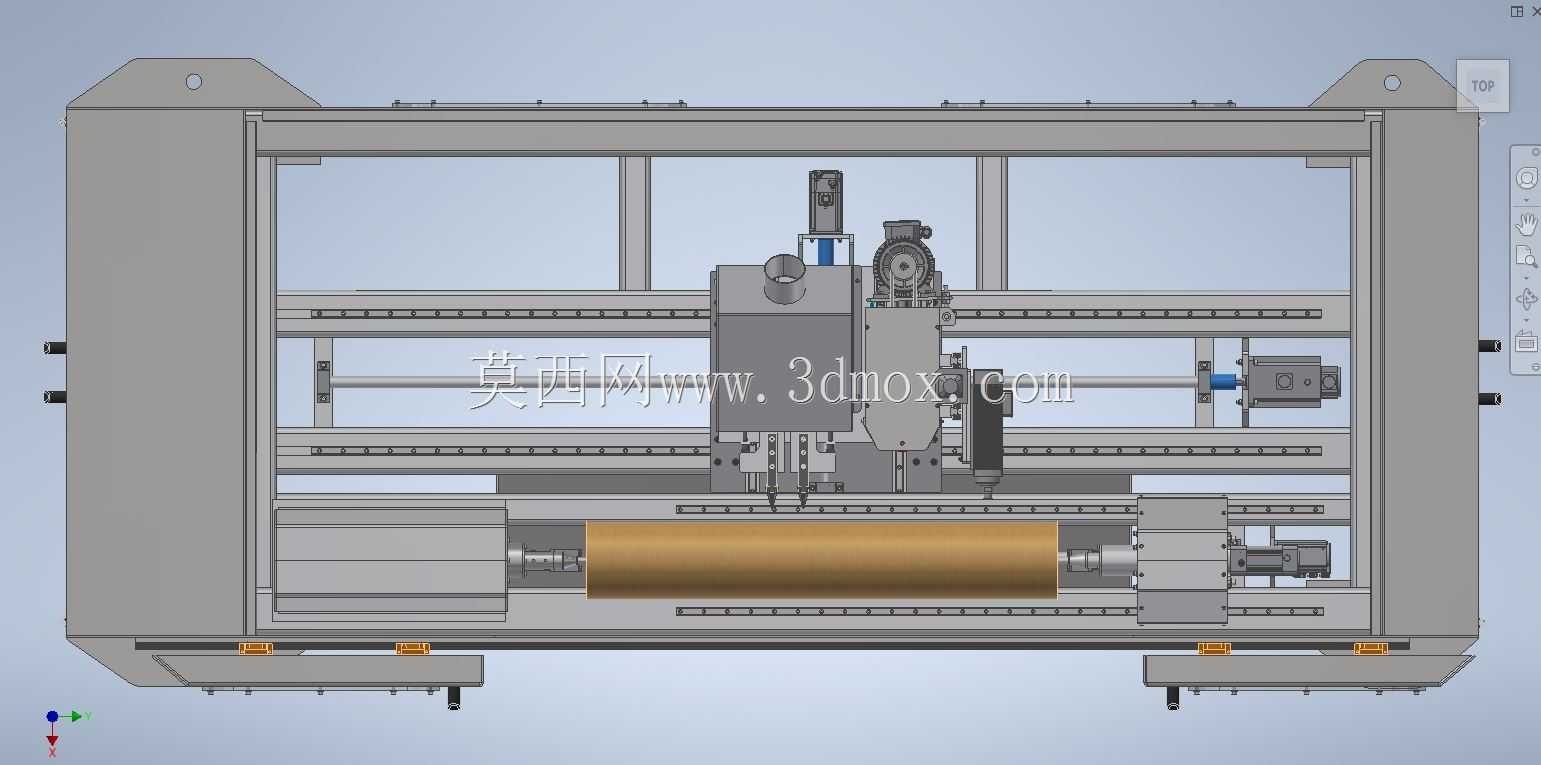

　　加工腔内部的布局遵循数控车床的常规工艺逻辑：主轴单元布置在腔体内侧，配套装夹工件的回转工位，长棒料加工时可搭配送料机构从主轴孔贯穿送进；刀架总成沿纵向、横向导轨完成进给运动，四轴联动的驱动逻辑将X、Z直线进给与额外回转/动力轴动作协同控制，配合排布在刀位上的外圆车刀、切断刀、钻头等刀具，自动完成多工序切换。腔体内部预留冷却液管路、排屑输送机的安装空间，护罩下部的倾斜导流面可将混合切屑的切削液导向排屑口，避免积液残留。

　　外形与安装边界方面，整机整体呈长方体落地式布局，底部支撑脚的分布范围决定了设备的最小占地轮廓，车间布局时需要在设备正面预留足够的操作开门距离，左侧维护舱前方留出检修通道，后侧预留电气走线、冷却系统接驳的空间，顶部不与厂房行车低位干涉。设备进场前需核对地基承重，按照床脚垫铁位置做预埋水平基础，整机就位后调整水平精度再连接电源、气源与冷却系统。外围护罩的边角做折弯圆角处理，既提升钣金件刚性，也避免车间人员磕碰划伤，观察窗采用耐冲击的透明板材，满足高速加工的安全防护要求。

　　建模过程中把钣金护罩的折弯厚度、门窗密封间隙、床身安装孔位、内部部件的相对运动行程都做了对应还原，结构工程师可以在此基础上调整护罩开窗位置、扩充自动排屑组件、修改操作面板安装方位，也可以将整机模型导入产线规划场景，和上下料机械手、物料传送带、工件检测工位做干涉校验，提前确认设备对接的尺寸匹配关系，减少现场安装阶段的返工调整。
