多孔铝合金三轴CNC加工工装平台

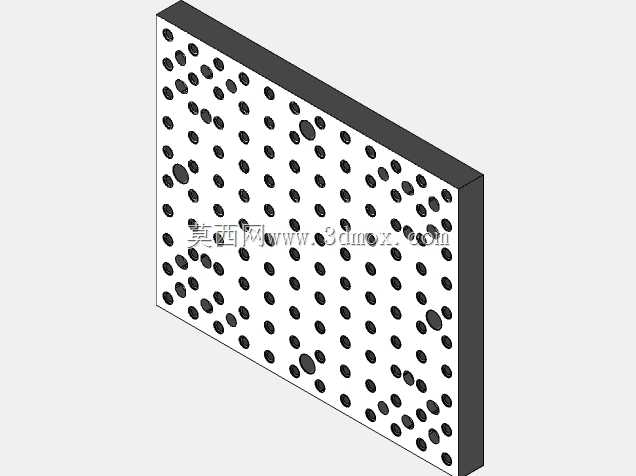

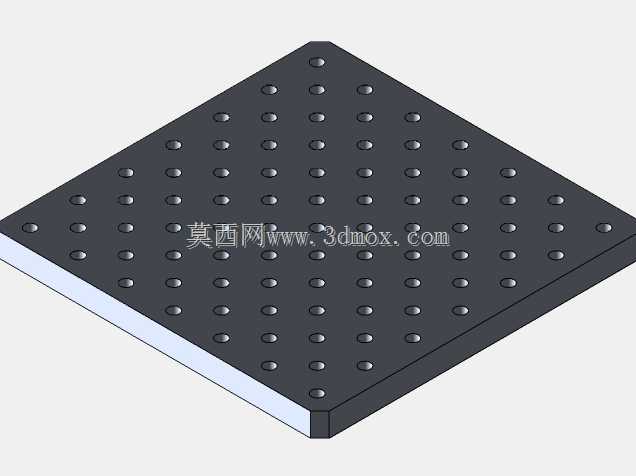

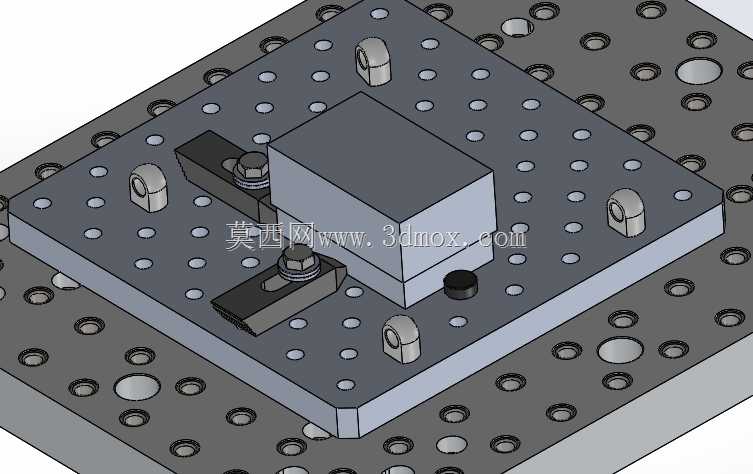

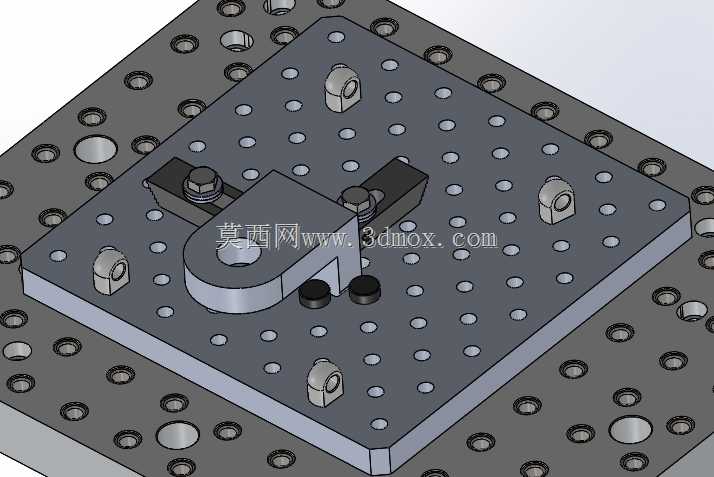

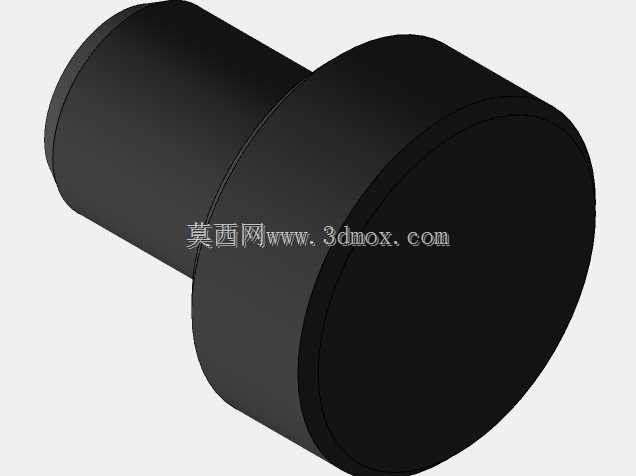

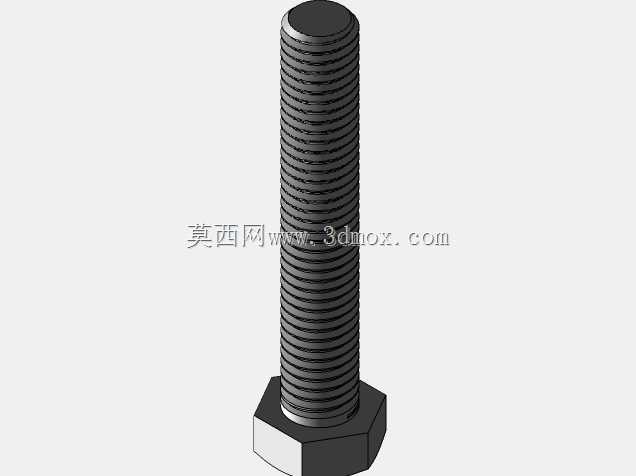

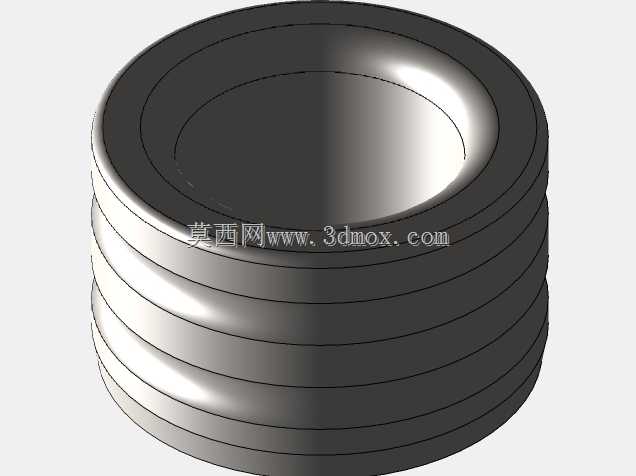

　　这套工装平台的主体承载板选用6系铝合金板材加工，整体为矩形平板结构，板面按正交网格阵列加工出等间距的螺纹孔与沉头定位孔，孔位排布覆盖整个有效装夹区域，边缘区域额外布置大直径沉孔用于平台本体与机床工作台的锁紧固定。实际车间应用里，这类多孔工装板常直接铺设在三轴立式加工中心的T型槽工作台上，替代传统逐件找正的平口钳或专用夹具，针对小批量多品种的铝件、钢件精密加工场景，不需要每次重新制作专属夹具，只需根据待加工零件的外形轮廓，在对应孔位安装定位销、压紧螺栓、浮动支撑块或者小型转角油缸，就能快速完成工件的装夹固定。从结构设计逻辑来看，板面的网格孔距经过统一标准化设定，相邻孔的中心距保持整数公差，孔位坐标完全对应机床坐标系的整数刻度，

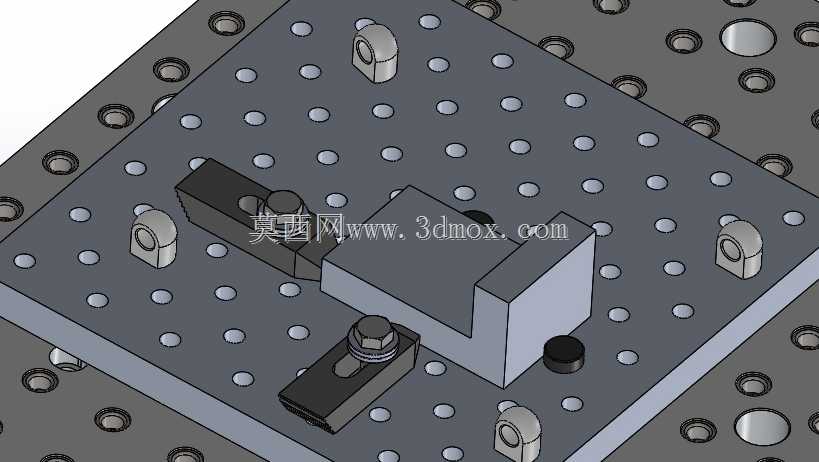

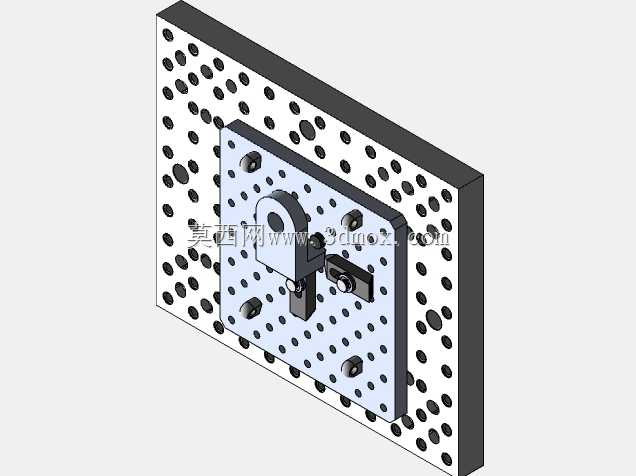

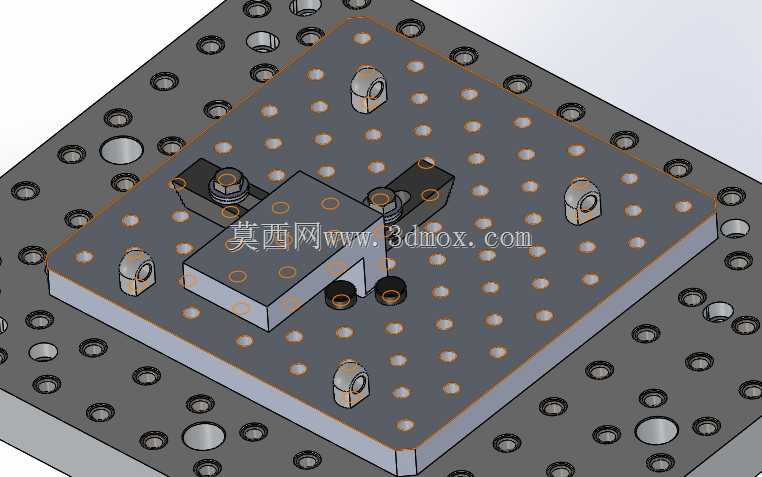

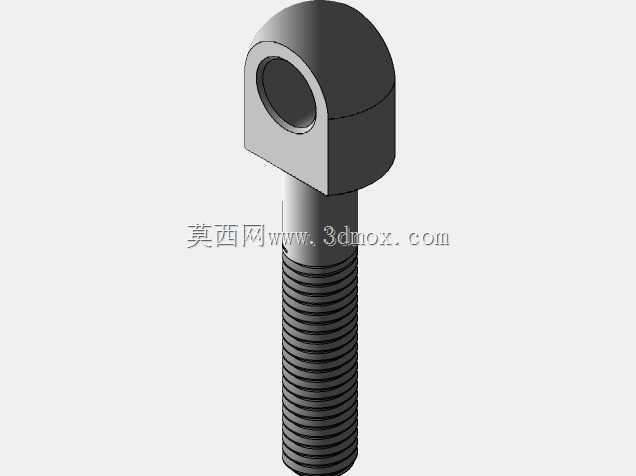

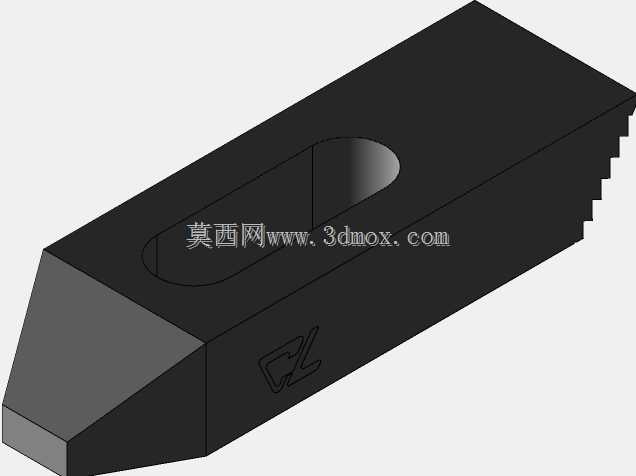

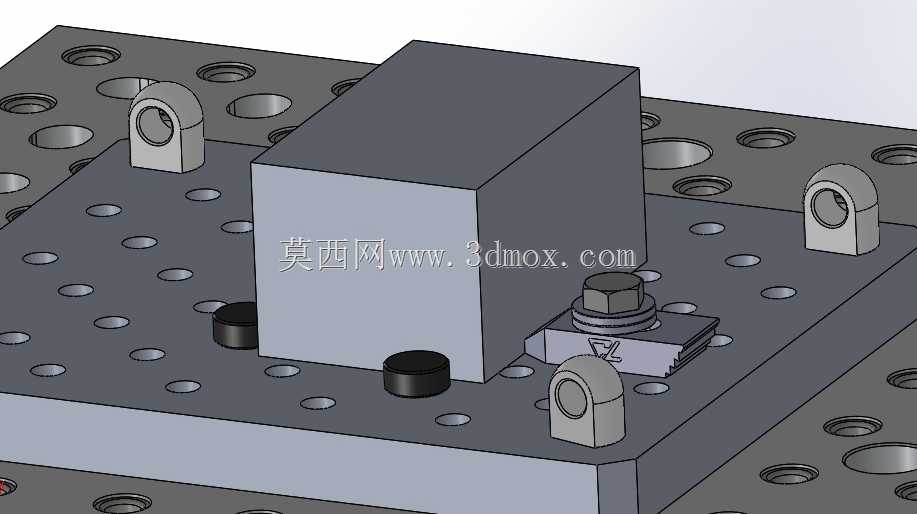

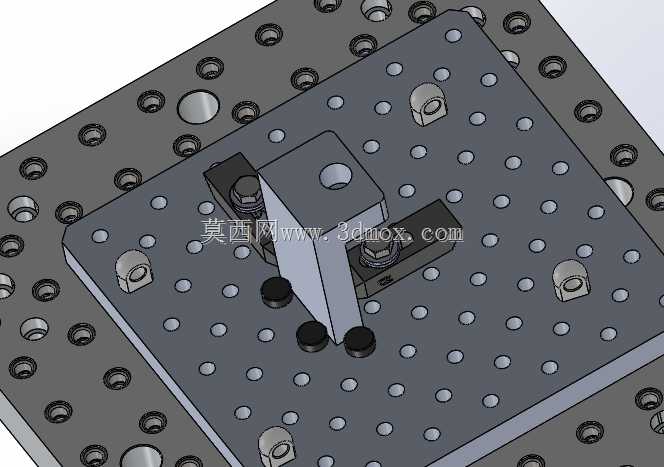

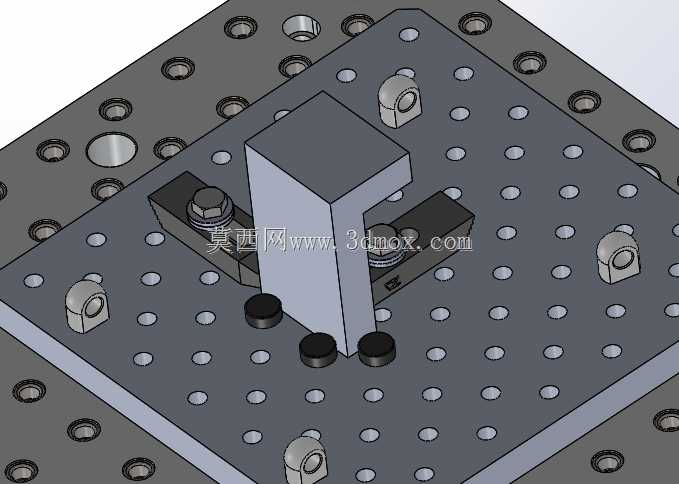

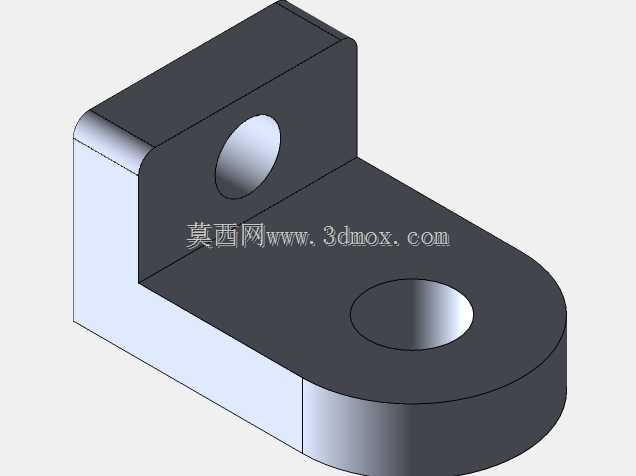

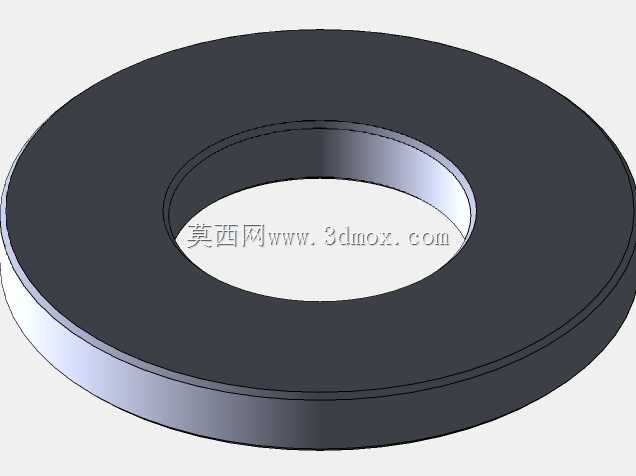

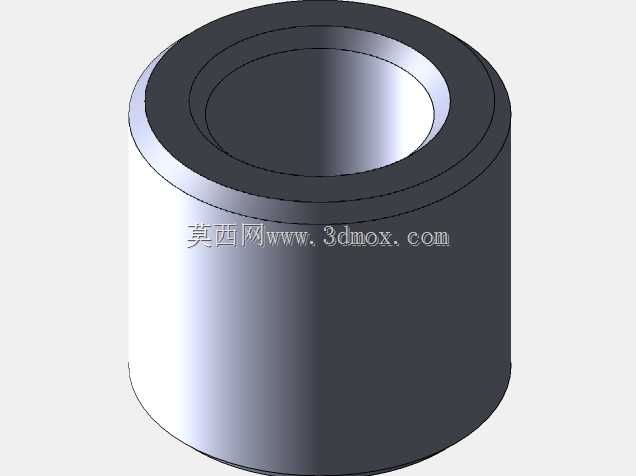

　　编程人员在编写装夹方案时，可以直接调用孔位坐标库，不需要反复测量孔位实际位置，大幅缩短工装准备的辅助工时。平台上配套的小型铰接式压紧座是这套工装的核心功能件，压紧座底部设置与板面孔位匹配的定位轴颈，插入对应孔位后通过底部内六角螺栓锁紧，座体上方的铰接压头可以绕转轴翻转，压头端部的锁紧螺母旋紧后即可将工件边缘牢牢压在工装板表面，针对不同厚度的工件，还可以在压头下方叠加不同厚度的等高垫块，保证压紧力垂直作用在工件支撑面上，避免装夹变形。平台中部设置的异形弯板支座属于本次三轴加工的典型铝制零件样件，该零件底部为平直安装面，侧面伸出带同轴孔的铰接耳座，所有加工面都可以在一次装夹中完成三轴铣削、钻孔、镗孔工序，不需要二次翻面找正，

　　零件的轮廓转角处预留了刀具清根所需的R角，避免使用过小直径刀具导致加工震颤。工装板的厚度设计兼顾刚性与轻量化，6系铝合金的弹性模量足够承受常规铣削的切削冲击力，同时整体重量远低于同尺寸钢制平台，单人即可完成台面的吊装与移位，板的四周侧边做了倒角处理，去除加工毛刺，避免装配时划伤操作人员。安装边界方面，平台底面的整体平面度控制在0.02mm以内，底面与机床工作台面完全贴合，边缘的锁紧沉孔位置避开机床T型槽的干涉区域，锁紧螺栓穿过沉孔后可直接勾住T型槽内的T型螺母，将整个平台牢牢固定在机床台面上，平台上表面的所有阵列孔的孔口都做了0.5mm的倒角，既可以去除孔口毛刺，也能引导定位销、螺栓顺利插入，避免孔口磕碰产生的毛刺影响定位精度。

　　在实际加工场景中，这类工装平台既可以承载单块大型板材完成整板零件的套料加工，也可以同时在板面不同区域装夹多个小型零件，一次走刀完成多件加工，大幅提升机床的稼动率。针对需要侧面支撑的薄壁零件，还可以在板面孔位上安装L型定位挡块，限制工件的X、Y向自由度，配合顶部的压紧组件，完全抵消铣削过程中的切削侧向力，避免薄壁零件出现让刀变形。整套结构的所有零件都适配三轴加工工艺，不存在需要四轴或五轴联动才能加工的复杂曲面，普通立式加工中心即可完成全部构件的制作，维护时只需定期清理螺纹孔内的切屑、对变形的压紧件进行更换即可，长期使用后如果平台表面出现局部磕碰凹痕，也可以直接在机床上重新铣削上表面，恢复平面精度后继续投入使用。
