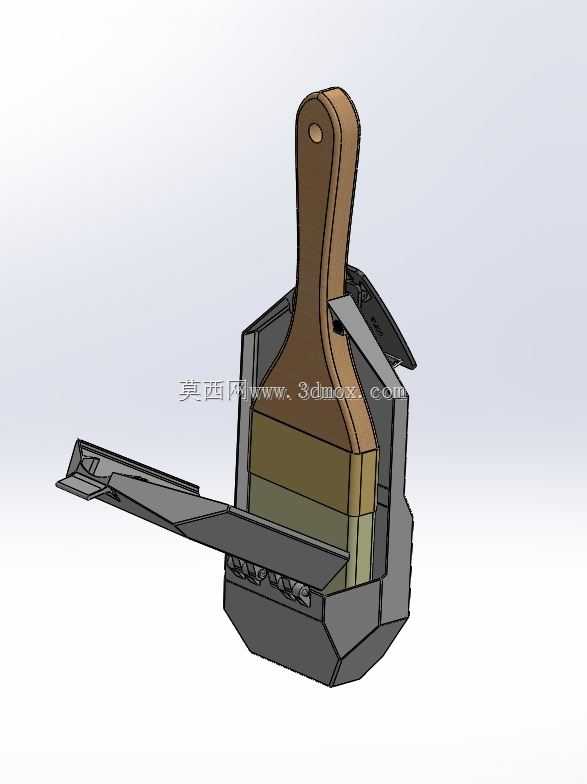

油漆刷便携收纳盒结构设计

　　该套结构围绕涂装作业现场的油漆刷临时存放与余漆控料需求展开，整体为适配标准木柄扁形油漆刷的一体式收纳箱体，在建筑装修、钢结构防腐喷涂、家具木器涂装、户外工程维保等场景中使用。现场涂装作业时，工人频繁需要临时搁置蘸有油漆的毛刷，直接放置在地面或脚手板上会沾染砂尘、杂物，再次涂刷时会在漆面留下颗粒瑕疵，同时刷体上滴落的油漆会污染作业面、工装与地面，过往作业中常使用废旧铁皮盒临时盛放，存在边缘割手、放置不稳、余漆无法归集的问题，该收纳结构正是针对这类现场痛点完成的结构设计。

　　箱体主体采用折弯成型的薄金属壳体结构，底部为封闭的集漆腔，刷体置入后，刷毛上滴落的余漆会直接汇集在腔底，不会向外渗漏污染作业环境；壳体两侧设置向上延伸的限位围挡，围挡的内轮廓与油漆刷刷毛部分的外轮廓匹配，刷体放入后侧向不会发生窜动，即使作业面存在小幅振动或者箱体被轻微碰触，刷体也不会翻倒。箱体一侧延伸出倾斜设置的托板结构，该托板表面加工有均匀排布的沥漆格栅，工人临时搁置刷子时，可将刷柄搭在箱体顶部的开口卡槽内，刷毛部分悬空置于集漆腔上方，刷丝上多余的油漆会顺着刷毛向下滴落，直接汇入集漆腔，避免刷毛长时间浸泡在积漆中导致刷丝发胀、变形，延长毛刷的使用寿命。

　　箱体顶部的开口卡槽做了扩口导向处理，木柄刷从上方置入时无需精准对位，顺着导向斜面即可滑入限位位置，戴劳保手套的作业人员也可以单手完成取放操作，适配涂装作业时手部沾有油漆、操作灵活性受限的工况。箱体的外形轮廓做了切角收边处理，所有外露棱边均设计了折弯翻边，既消除了薄钢板裁切后的锋利锐边，避免划伤作业人员的手部或者刮破涂装防护手套，同时翻边结构大幅提升了薄壳体的整体刚性，空载或者盛满余漆时壳体侧壁不会出现鼓胀变形。

　　从安装边界与尺寸适配角度，该收纳盒的内部腔体宽度按照市面主流2寸、3寸扁形油漆刷的刷毛宽度预留间隙，单侧间隙控制在3至5毫米，既可以兼容不同厂商生产的刷体厚度公差，又不会因为间隙过大导致刷体在盒内晃动；集漆腔的有效容积按照单把毛刷连续作业4小时滴落的余漆量设计，腔体深度预留足够，正常作业班次内无需频繁清理积漆。箱体底部设计为平底结构，可直接平稳放置在脚手板、工具台、移动涂装工具车的台面上，底部四角预留了安装孔位，需要固定位置使用时，可通过自攻螺丝或者磁吸座将箱体固定在工具车侧面、脚手架立杆旁的支架上，适配高空涂装作业时没有平整放置面的工况。

　　结构设计上充分考虑了涂装后的清理需求，集漆腔内部无多余的加强筋与凸起死角，内壁光滑，作业完成后可直接倒入稀释剂浸泡，用废棉纱即可快速擦拭干净残留的固化油漆；箱体的铰接翻盖结构处于常闭状态，不存放刷子时可将翻盖合上，避免空气中的粉尘落入集漆腔，同时防止腔体内残留的油漆溶剂大量挥发。沥漆托板的格栅间隙设置为8毫米，既可以让滴落的油漆顺利穿过格栅流入集漆腔，又可以阻挡刷毛上脱落的断刷丝掉入积漆中，后续归集回收余漆时可直接拦截滤除固体杂质，回收的油漆经过简单过滤后可继续用于底漆涂刷，减少涂料浪费。

　　整套结构的受力路径经过校核，盛满积漆的总重量约为2公斤，底部壳体与侧围挡的折弯连接处可承受满载工况下的搬运冲击，日常作业中单手拎取刷柄连带箱体短距离移位时，壳体不会出现脱焊、变形问题，完全满足施工现场粗粒度使用的强度要求。
