双轴手动钻铣定位滑台结构

　　这套双轴手动定位滑台主要面向小型钻削、铣削、修磨及工位辅助加工场景，常见于桌面加工、样件试制、维修工位、教学实验和轻型工装改造。它的核心作用不是承担大切削载荷，而是在有限空间内为钻头、铣刀、打磨头或小型执行端提供稳定、可重复的平面位置调整，使操作者能够通过两个方向的进给，把工件或刀具移动到预定坐标。

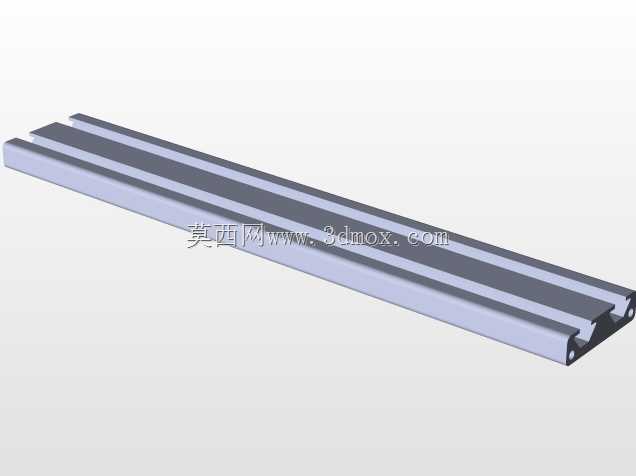

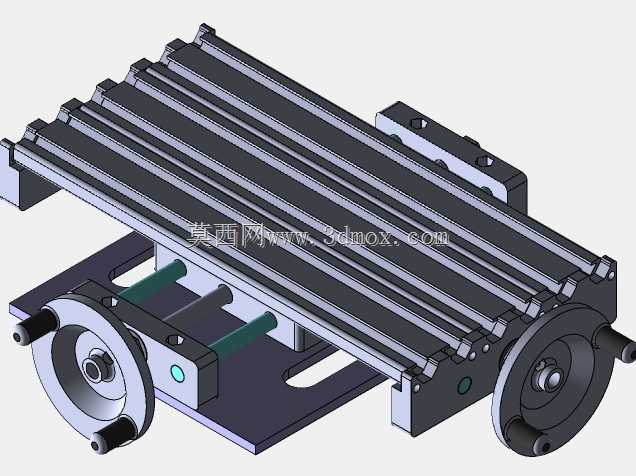

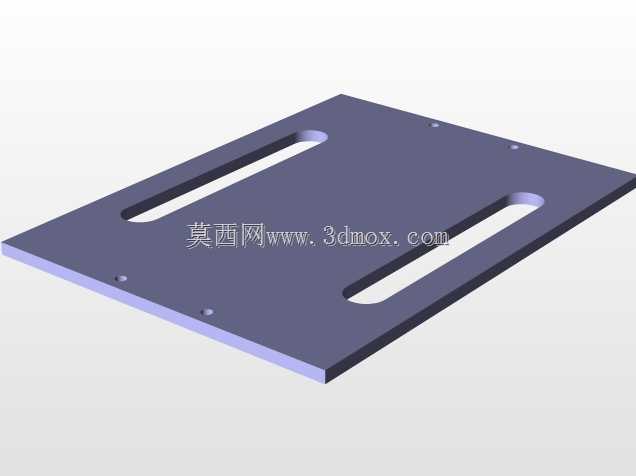

　　从结构布置看，滑台采用上下两层运动平台叠加的方式实现X、Y两个方向的位移。上层承载面设置多条平行T形槽，槽口沿平台长度方向贯通，既可以作为工件压板、夹具、挡块的安装基准，也能兼容部分标准压紧件。槽体之间保留较宽的实体筋位，使台面在钻孔受力时不易产生局部凹陷。下层平台负责横向移动，通过底部基板与工作台或机架连接，基板上预留安装孔和开口区域，便于螺栓固定、排屑以及避让刀具下行空间。

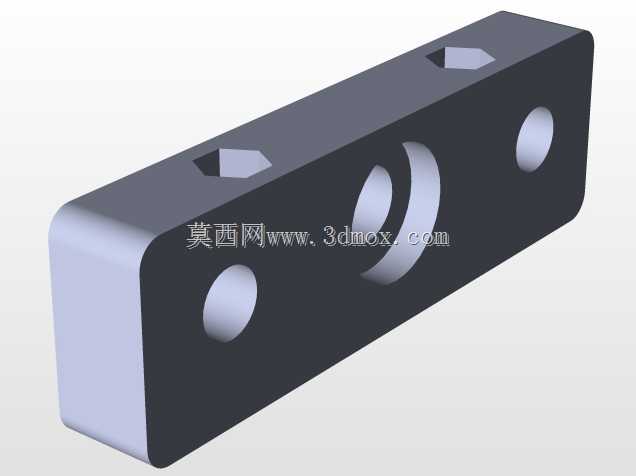

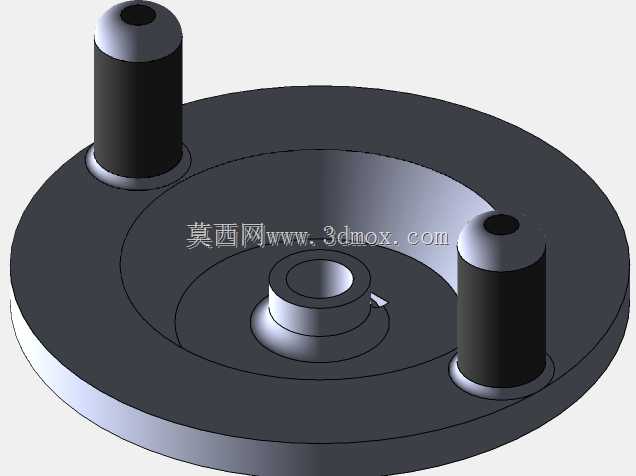

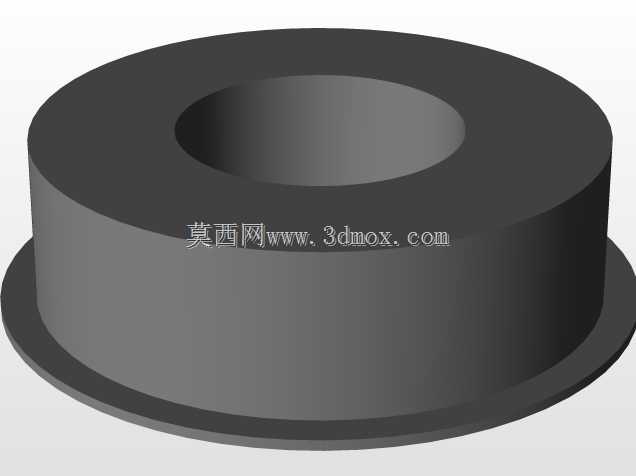

　　进给机构采用手轮驱动的丝杠形式，两侧手轮位置靠近平台端部，操作者在工位前即可分别调节两个轴向。手轮外侧设置握持柄，转动时可获得较直接的力矩反馈；丝杠与滑台之间通过支座和连接块传递推力，运动方向受线性导向结构约束，避免平台在推进过程中出现明显偏摆。对于钻孔类轻载作业，这种手动方案比电动伺服方案更直观，调试时不需要控制系统介入，转动手轮即可观察刀具与工件的相对位置。

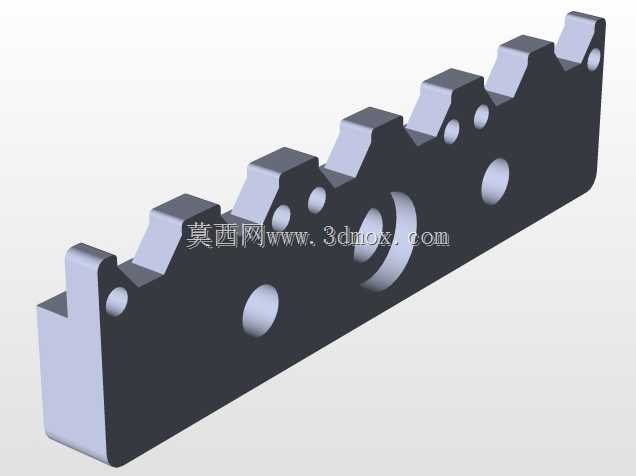

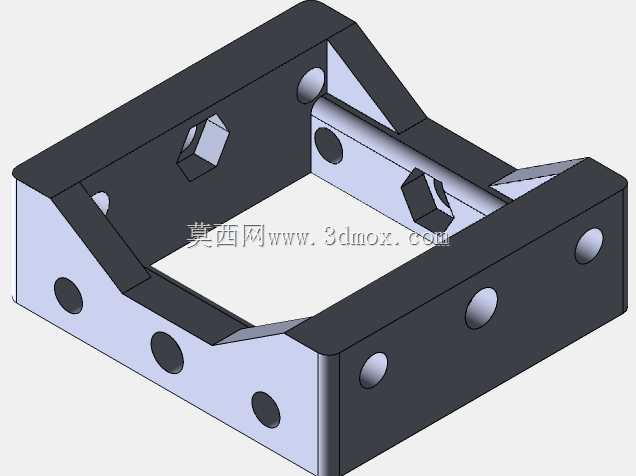

　　设计思路上，该装置强调“定位”而非高速运动。平台外形呈长方形，长边方向布置多根导向条，能够为上方夹具提供连续支撑；短边方向则通过下层滑座实现横向补偿。两端立板兼作手轮、轴件和导向元件的安装支撑，立板与台板之间形成较稳定的框架关系。侧面可见的限位与紧固结构用于在调整到位后锁定位置，减少钻削过程中因振动造成的滑移。对于需要频繁更换孔位的小件加工，先松开锁紧件、旋转手轮、读取位移、再锁紧的操作流程清晰，适合手工工位使用。

　　在实际用途上，它可以直接固定在钻床工作台、铣床附加台面或自制机架上，用于电路板、薄板、铝型材、塑料件、小型木工件的孔位定位；也可作为轻型雕刻、打磨、倒角工序的辅助移动平台。若工件尺寸较小，可将夹具安装在上层T形槽内，通过滑台移动工件；若刀具端需要调整，也可将动力头或导向架安装在台面上，由滑台承担刀具坐标补偿。

　　外形边界方面，模型整体为低台面、长平台布局，上层宽度足以容纳多槽安装区域，下层底座略宽于运动部分，以提高支撑稳定性。安装时需要在底座周围预留手轮旋转空间，尤其两端手柄回转范围内不能布置干涉件；台面上方应根据夹具高度、刀具行程和压扳空间预留垂直距离。底部固定孔建议与工作台T形槽或预埋螺母对齐，固定后再检查两轴全程运动是否顺畅。

　　建模时需要重点表达T形槽截面、滑座配合关系、丝杠轴线高度、手轮外圆包络、端板连接孔以及底座开孔位置。导向面与丝杠轴线应保持平行，两层运动方向需垂直；手轮、支座、锁紧螺钉和台板之间的装配间隙要符合手动机构的实际状态。若后续用于工程出图，还应补充行程范围、槽口间距、安装孔坐标、手轮直径和平台高度等关键尺寸，以便加工、装配和选型时直接核对工位边界。
