凸轮弹簧联动复位传动机构

　　这套凸轮弹簧联动结构在自动化进给、阀门启闭、轻载往复推送以及教学演示台架中都有较高的复用价值。它把盘形凸轮的轮廓驱动与两组螺旋压缩弹簧的储能回位结合在一起，能够把连续旋转输入转化为受控的直线往复输出，同时依靠弹簧力保证从动件在回程阶段稳定贴合并消除运动间隙。实际设备里，这类结构常出现在小型包装推料、夹具压紧、行程开关触发、纺织机械导纱以及实验台原理验证装置中，适合需要固定行程、重复定位和被动复位的工位。

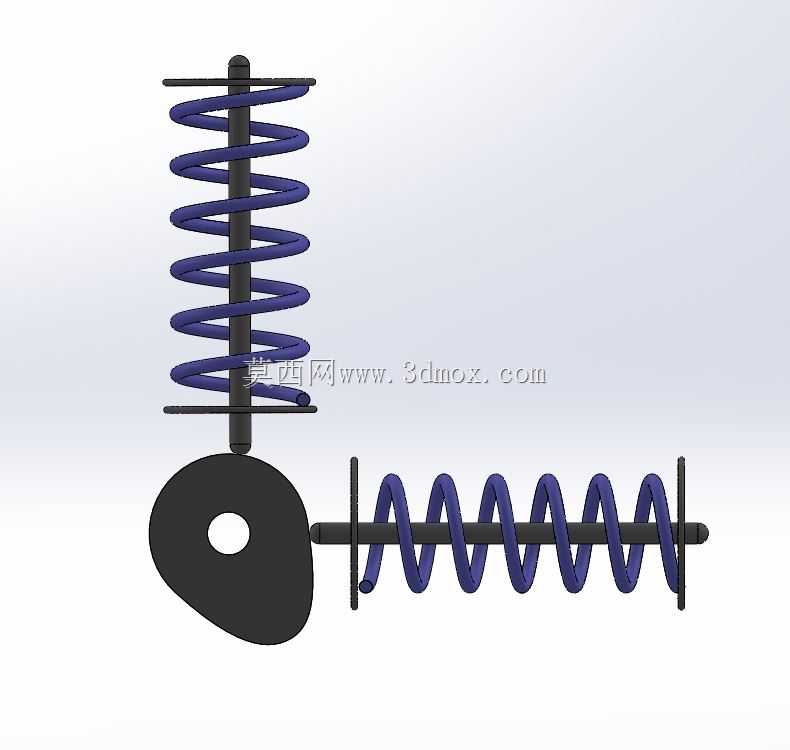

　　从功能布置看，模型包含一个偏心盘形凸轮、一根竖直导向杆、一组套在导向杆外侧的立式压缩弹簧，以及一根横向布置的推杆和卧式压缩弹簧。凸轮绕中心轴孔旋转时，轮廓半径变化推动接触件产生位移；竖直弹簧在导杆上承担回程蓄能，使从动端在凸轮降程段自动回到初始位置。横向弹簧则沿推杆轴线提供反向预紧力，可用于模拟另一路弹性负载，也能在联动演示中体现弹簧刚度、预压缩量与凸轮升程之间的匹配关系。两根弹簧均采用螺旋圈体建模，圈距均匀，端部支承圈与导杆、推杆保持同轴，避免装配后出现偏磨或侧向卡滞。

　　设计这类机构时，首先要确定凸轮基圆、升程段、远休止角和回程段轮廓。若用于高速往复工况，轮廓不能只追求最大位移，还要控制压力角，避免从动件侧向分力过大；低速轻载场景可采用简单偏心圆弧轮廓，加工方便，对装配精度要求也较低。弹簧选型需要同时校核刚度、自由长度、压缩行程和极限压并高度。竖直弹簧的内径要略大于导向杆外径，形成小间隙配合；卧式弹簧套在推杆上时，两端应设置平整支承面，保证载荷沿轴线传递。预压缩量不能过小，否则回程末段容易出现脱离和冲击；也不能过大，否则会增加凸轮驱动扭矩并加剧轮廓磨损。

　　安装边界方面，盘形凸轮需要通过中心孔与驱动轴连接，键面或紧定螺钉位置应在详细设计时补齐；凸轮厚度与接触件宽度要匹配，保证运转过程中接触轨迹落在轮廓面内。竖直导向杆底部与凸轮从动区域的相对高度决定升程利用率，杆体上端应预留限位结构，防止弹簧弹出。横向推杆两端需要支座或直线导向孔约束，悬臂过长会造成弯曲和弹簧偏心。模型中两组弹簧的中径、丝径和圈数可作为概念方案参考，进入工程图阶段时应根据实际负载重新计算疲劳寿命、固有频率和共振风险。

　　三维建模时，凸轮轮廓建议采用草图驱动拉伸，后续可通过运动算例检查位移曲线；弹簧可用扫描特征生成螺旋实体，并在装配中保留与导杆、推杆的同轴关系。若用于干涉检查，应重点观察弹簧压缩到最短时圈体是否压并、推杆端部是否越过支座、凸轮旋转时是否与弹簧外圈发生擦碰。对于需要加工验证的方案，还应补充凸轮轴座、从动滚子或平底接触块、弹簧挡圈以及润滑间隙。整体结构简洁，运动关系清晰，既可以作为机械原理课程中的凸轮机构示例，也能为小型往复装置的弹性复位设计提供直接参考。
