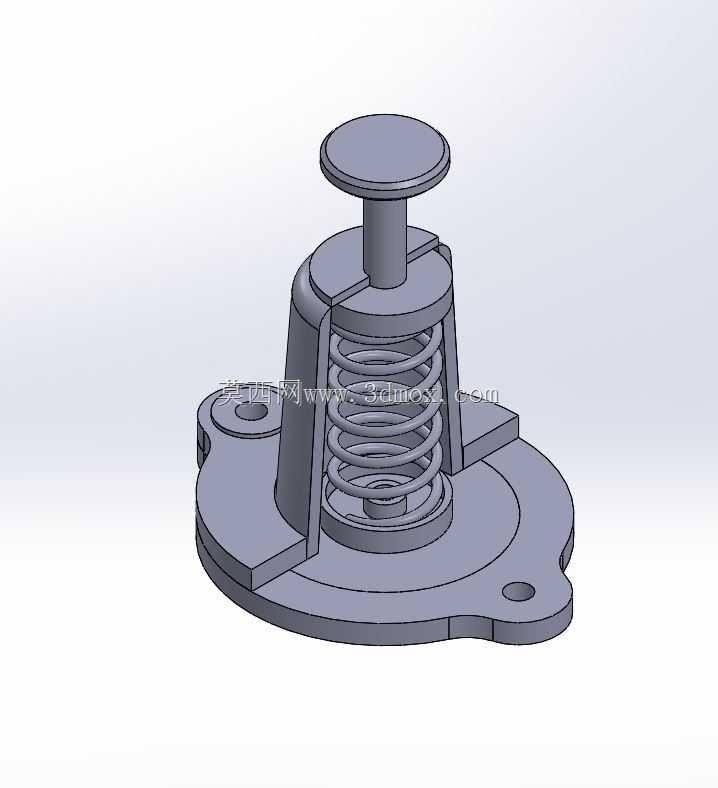

该弹簧机构属于小型按压复位类弹性支撑组件,整体由顶部按压帽、竖向压杆、中部圆柱螺旋压缩弹簧、两侧导向立板、底部异形安装法兰盘构成,在三维建模过程中需优先保证压杆与导向孔的同轴度,弹簧在自由状态与全压缩状态下的行程边界,以及底座安装孔的位置公差。

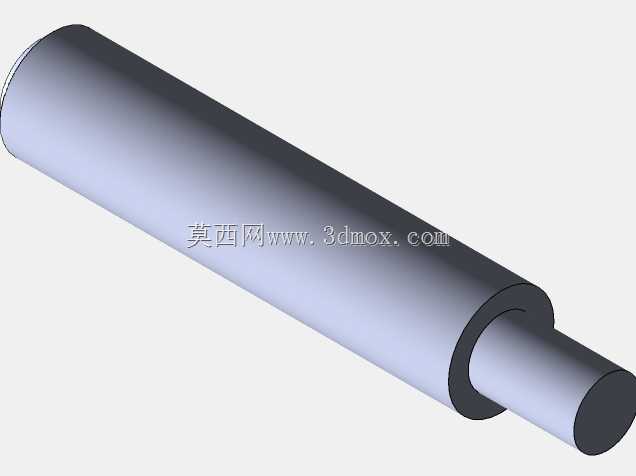

从实际应用场景来看,这类结构常嵌入小型通讯终端、便携电子设备的卡扣触发位,也可作为轻载工装夹具的弹性顶出单元、检测治具的按压复位触点使用:当外力向下按压顶部圆盘时,压杆沿两侧立板的导向槽竖直下行,套在压杆外侧的压缩弹簧同步被压缩蓄能,外力撤除后弹簧释放弹性势能,推动压杆自动回弹至初始高位,完成一次按压-复位循环。

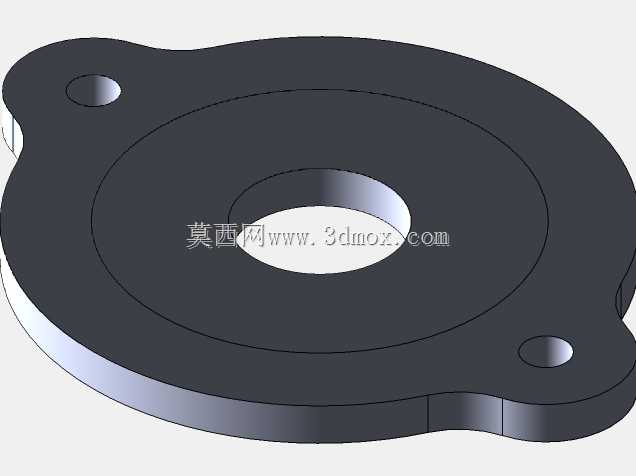

结构设计思路上,底部采用带三个安装耳的异形法兰盘,耳位处预留沉头安装孔,可直接通过螺丝将整个机构锁附在设备壳体或工装基板上,无需额外设计转接支架;两侧立板从底座一体向上延伸,顶部开设与压杆外径匹配的导向通孔,既限制压杆的径向窜动,避免按压过程中出现卡滞、偏摆,又将弹簧完全围合在立板内侧,防止弹簧受压时侧向弹出,同时隔绝周边杂物进入弹簧螺旋间隙,避免卡簧失效。顶部按压帽直径大于压杆本体,一方面增大按压接触面积,手动操作或触压件下压时受力更均匀,另一方面起到轴向限位作用,防止压杆回弹时从导向孔中脱出。
外形尺寸与安装边界方面,底座法兰盘的最大外轮廓宽度需匹配设备内部预留的安装腔尺寸,三个安装孔的孔位间距需与基板预装孔位完全对应;压杆的总行程由弹簧的有效压缩量决定,建模时需校验弹簧全压并状态下的高度,保证压杆下行到最低位时,弹簧圈之间完全贴合仍留有安全余量,不会出现压杆触底、弹簧过载塑性变形的问题;导向立板的高度需覆盖弹簧自由状态下的整体长度,避免弹簧上端无约束出现倾斜;顶部按压帽的顶面需高出周边安装面,保证按压操作时不会被周边结构干涉。

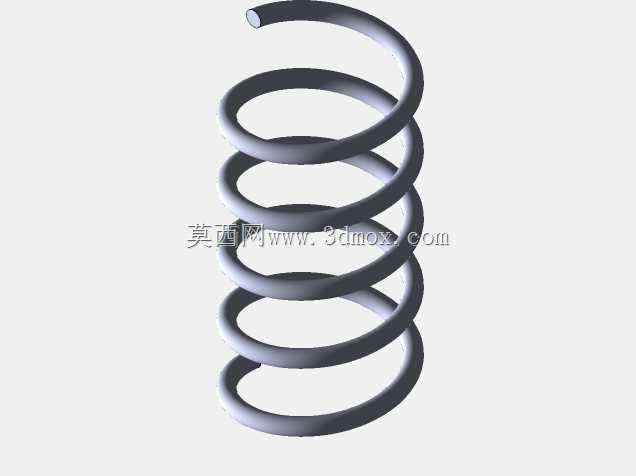

建模过程中弹簧可采用扫描特征生成螺旋实体,需分别建立自由态、全压缩态两种配置,校验运动全程弹簧与压杆、立板内壁的间隙,避免运动干涉;所有配合面需预留合理的装配公差,压杆与导向孔采用间隙配合,保证滑动顺畅无卡涩,底座安装面做平面度处理,锁附后不会出现机构翘曲。这类弹性复位机构结构简单、动作可靠,无需额外动力源即可实现自动回位,在轻载往复触发的工位中适配性极强。
