社区户外双位推胸训练器材结构

　　该器材面向社区健身广场、公园步道、学校操场及住宅小区公共活动区布置，属于固定式户外力量训练设施，主要用于完成坐姿推胸类上肢发力动作，锻炼胸大肌、三角肌前束与肱三头肌，同时兼顾肩带稳定肌群的协同参与。双工位并列布局允许两名使用者交替或同时训练，适合公共场地高峰时段使用，也便于健身指导人员在旁进行动作纠正。

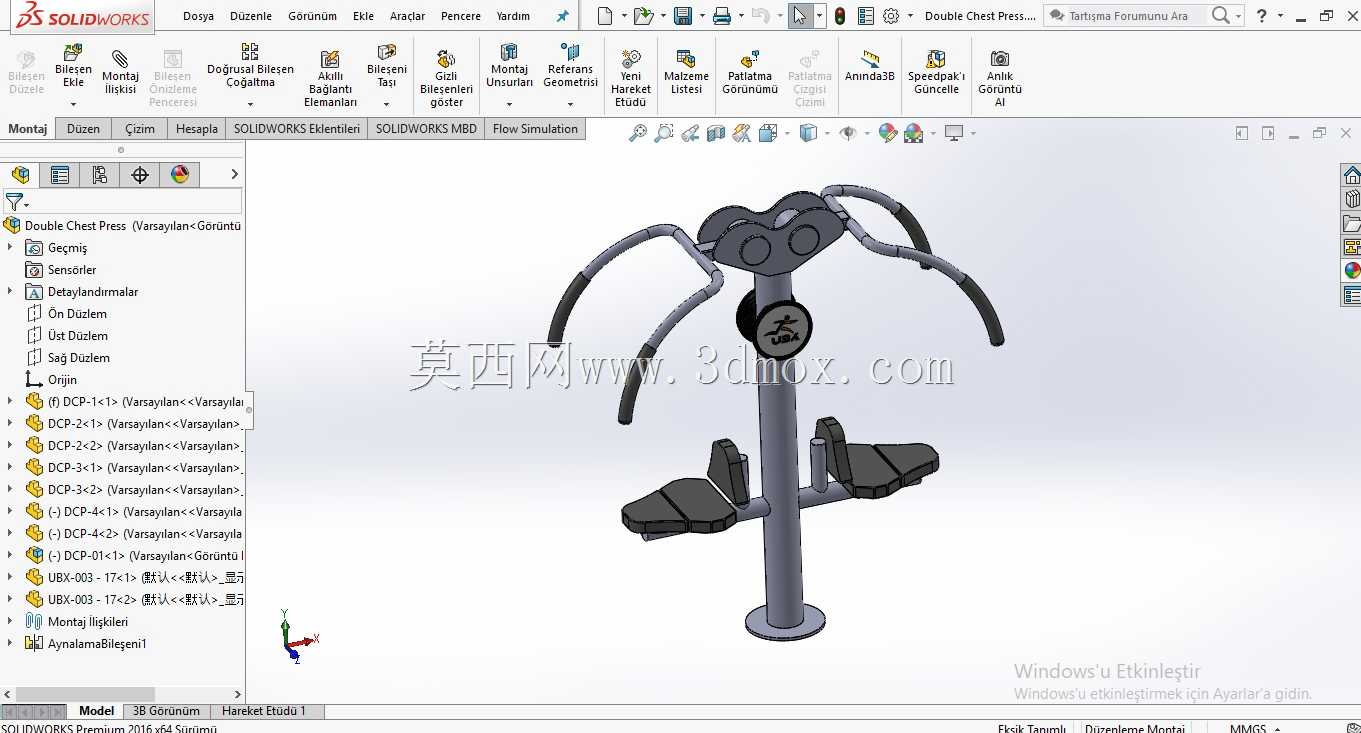

　　结构上采用单根主立柱承载上部运动臂与下部座椅总成，立柱底部设置圆形法兰底板，通过地脚锚栓与混凝土基础连接，安装时需保证底板水平、立柱垂直，并在硬化地面内预留足够锚固深度。主立柱承担竖向载荷与推胸过程中的倾覆力矩，底板外轮廓应避开铺装伸缩缝和地下管线，设备四周需保留安全退让空间，前方不宜设置台阶、花坛或硬质障碍物。

　　上部两根弧形运动臂分别对应左右工位，臂体绕上部转轴形成近似圆弧的推胸轨迹。把手区域采用多段弯曲管材，形成符合人手抓握的高位起始姿态；使用者从胸部前方向前推出时，运动臂沿转轴摆动，阻力来源可根据实际产品配置为自重回程、阻尼元件或外置配重结构。三维建模时应重点表达转轴同轴关系、臂体与立柱间隙、把手握持段长度以及左右工位的对称关系，避免运动包络与座椅、立柱发生干涉。

　　下部座椅模块包含坐板、靠背或侧向支撑件，两个工位围绕主立柱呈对称布置。坐板高度按户外公共器材常用人体尺度设定，使使用者双脚能够稳定着地，背部或侧部支撑在推胸发力时提供定位。踏板与坐板边缘做圆角处理，金属承托件与立柱之间通过焊接或螺栓连接；若采用螺栓连接，应在模型中体现连接板、加强肋和紧固件位置，便于后续加工图拆件。

　　设计思路上，该类设备不追求健身房复杂可调机构，而强调露天环境下的耐久、免频繁维护和误操作容忍度。外露运动部件数量少，转动关节集中在上部铰接区，便于设置防尘、防水结构；管材端部应封闭，焊缝区域需连续饱满，承力板件与立柱交接处增加补强。外形线条以圆弧弯管为主，既满足推胸动作的自然路径，也减少公共场地中突出棱角带来的碰撞风险。

　　从安装边界看，设备占地虽以立柱底板为中心，但实际安全范围应覆盖座椅外伸区、手臂前推区和运动臂摆动区。布置时需将器材放在平整硬化场地，后方留出维护与入座空间，前方留出手臂完全伸展后的缓冲距离，左右双工位之间保持独立活动范围。若多台器材成排安装，应避免相邻设备的运动轨迹交叉，也不应把推胸方向正对人行主通道。

　　建模过程中可将整体拆分为立柱底板、主立管、顶部铰接座、左右运动臂、把手弯管、座椅支架、坐板、靠背支撑及紧固件等子装配。曲面与管材交接处需保证弯管半径一致，旋转副应按实际轴线建立约束，座椅与主立柱的连接面要体现承载方向。对于结构工程师而言，核查重点不在外观渲染，而在于铰接轴寿命、立柱根部弯矩、底板锚固力、座椅支架疲劳强度以及使用者全行程动作空间是否合理。
