户外多功能引体向上双杠训练器械

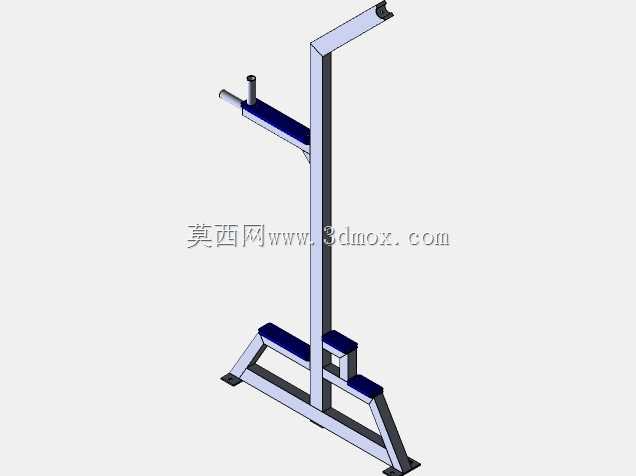

　　该器械属于户外及商用力量训练区域中常见的复合型自重训练装备，主体采用立式门架结构，顶部设置高位横杆，用于完成引体向上、悬垂举腿等上肢与背部训练动作；中下部配置两组平行扶手及背靠支撑垫，可支撑双杠臂屈伸、抬腿收腹等动作；底部加宽支脚保证整机稳定性，蓝色软垫分布在肘部、背部及脚踏位置，用于提升接触舒适度并降低金属框架对人体的硬接触冲击。

　　从实际布置角度看，这类设备多用于社区健身角、公园运动区、学校体能训练场、商业健身房及户外体能营地。设备不依赖外部动力，训练者通过自身体重完成抗阻训练，维护成本低，适合高频次、长时间开放使用。框架在建模时按方管焊接件思路处理，主立柱、顶部横梁、斜向支撑、底部横撑之间形成封闭受力路径，能够把悬垂载荷和臂屈伸载荷传递到地面支脚。

　　结构设计上，顶部横杆高度明显高于训练者站立抓握位置，保证引体向上时下肢有足够悬垂空间；两侧立柱向上收拢并外伸形成抓握区，既增加顶部跨度，也让人员进入器械时不受底架干涉。中部扶手位置兼顾肩宽与肘关节运动轨迹，扶手长度和倾角需要满足不同臂展人群支撑；背靠垫位于扶手后方，使训练者在做垂直抬腿时躯干能够贴靠稳定，避免身体前后摆动。底部支脚向四周展开，形成较大的支撑多边形，在偏心加载或摆动训练时降低倾覆风险。

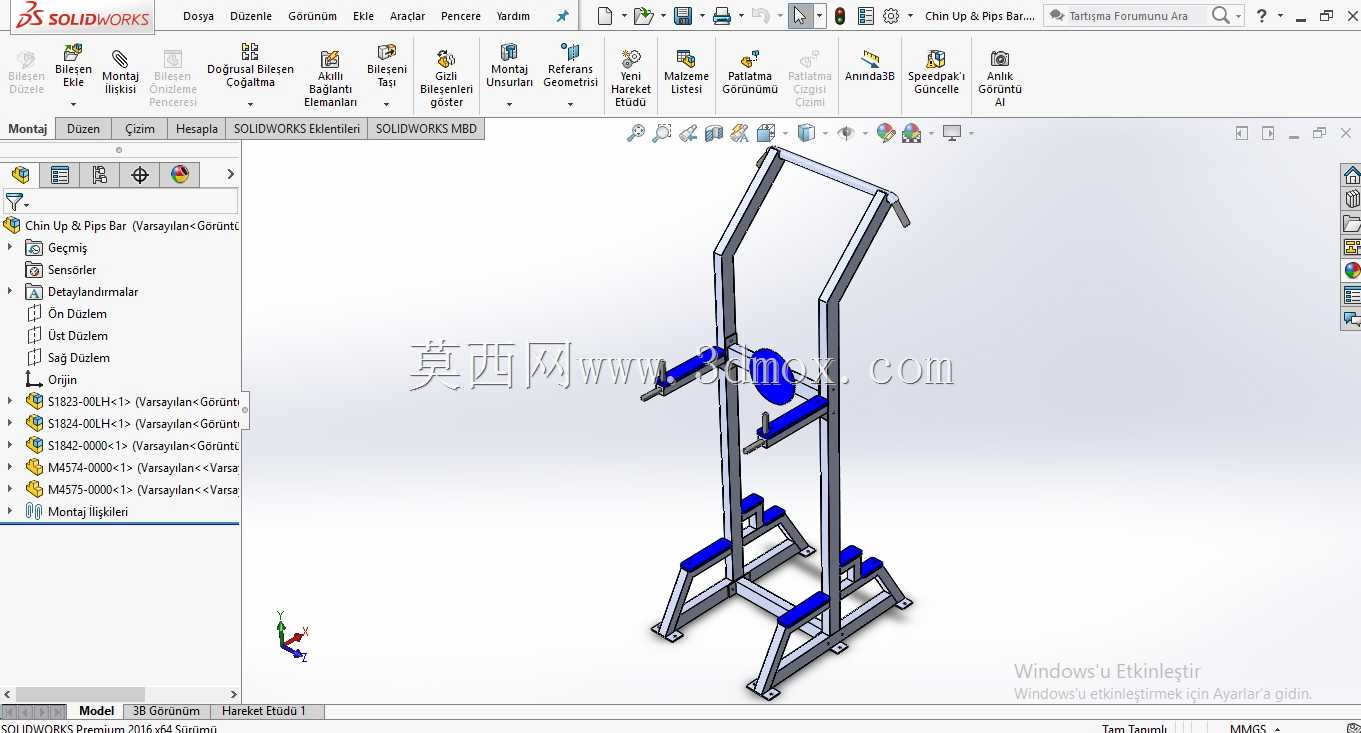

　　三维建模过程中，框架部分可按方钢、圆管和折弯板件拆分，焊接位置保留连续节点；软垫以包覆件形式建立，体现海绵层与外包覆面的厚度差；扶手、端盖、脚垫和紧固件按独立零件处理，便于后续出工程图、BOM统计和焊接件拆分。对于需要落地安装的场景，底脚板可预留膨胀螺栓孔；若用于临时场地，也可通过增大底脚接触面积或增加配重板提高防滑稳定性。

　　安装边界方面，器械正前方和两侧应保留人员上杠、下杠及辅助保护空间，顶部横杆上方不能与照明、梁架、树枝等障碍物干涉；地面需平整并具备一定承载能力，混凝土地面更适合膨胀螺栓固定。设备周边不宜紧贴其他器材，避免训练摆动时发生碰撞。整体外形呈高窄门架特征，运输时可按立柱、底架、扶手和软垫组件分段装配，现场通过螺栓或焊接完成总装。

　　从受力校核角度，顶部横杆重点考虑人员悬垂时的弯曲变形以及立柱连接处的拉压复合载荷；中部扶手需承受训练者支撑体重时的竖向力和侧向分力；底部支脚则承担整机抗倾覆与地面摩擦传力。软垫位置并非单纯外观件，其支撑骨架必须与主框架可靠连接，不能仅依附装饰罩。建模时应把人体动作范围纳入检查，例如引体向上的下颌过杆空间、臂屈伸时肘部后摆空间、抬腿时膝盖抬起空间，这些边界直接决定横杆高度、扶手间距和背靠垫角度是否合理。

　　该模型完整呈现了从框架管材、支撑斜梁、抓握横杆、肘垫背靠到底脚防滑结构的组成关系，适合用于健身器材结构设计、户外公共设施布置、训练器械选型参考以及焊接机架类产品的三维建模练习。
