户外社区多功能组合健身器械结构

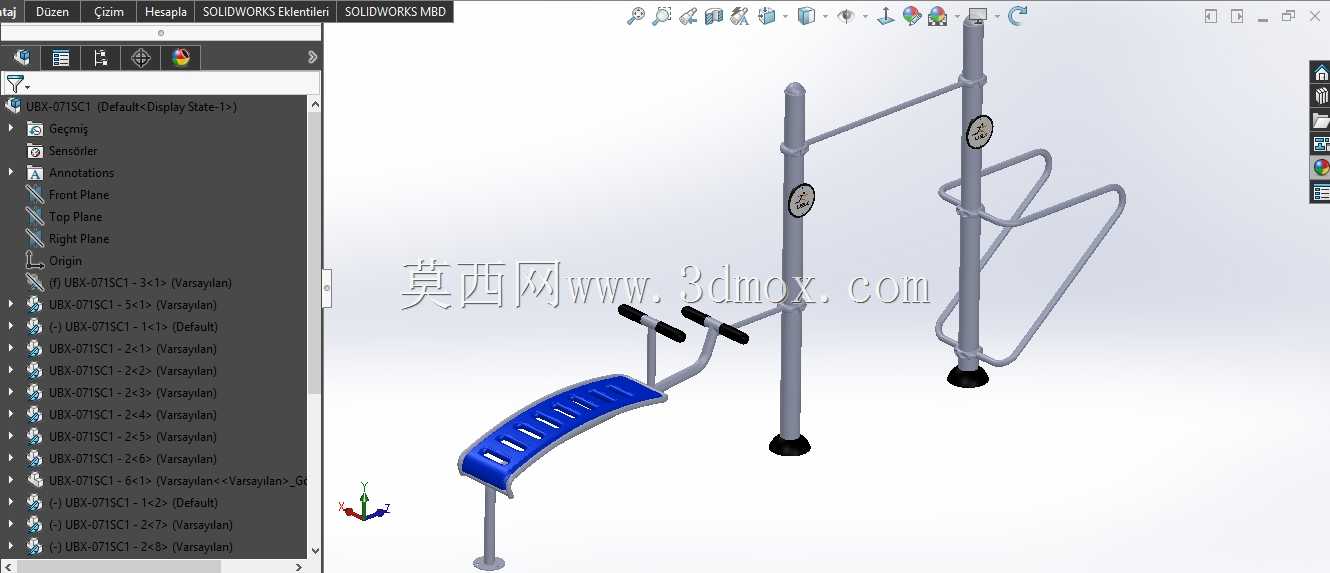

　　这套组合式户外健身器械面向社区公共活动区、街边健身角、公园步道节点以及老旧小区配套改造场景设计，将三类常用徒手训练功能整合在同一组立柱基础上，避免单点零散布置器械带来的场地浪费与基础重复施工问题。器械右侧为高位单杠与梯式压腿架组合区域，两根竖向主立柱通过顶部横向连接杆形成稳定门型框架，单杠高度适配成年使用者引体向上、悬垂拉伸的常规动作需求，立柱中段附着的环形梯架采用圆管弯折成型，分层设置不同高度的倚靠位，可满足下肢拉伸、压腿、站姿辅助平衡训练的使用需求，梯架末端做圆弧收边，无尖锐外凸棱角，避免公共场景下运动磕碰受伤。器械左侧集成弧形仰卧训练板与配套扶手，仰卧板板面采用带镂空槽的弧形曲面板结构，曲面弧度贴合人体腰背自然生理曲线，

　　长槽镂空设计既可以减轻板面自重，也能在户外降雨后快速排走积水，避免板面长期积水积灰，板体通过倾斜支撑钢架连接至底部基座，扶手设置在仰卧板头端两侧，高度适配使用者起身时手部抓握借力的动作轨迹，做仰卧起坐、腰腹核心训练时可稳定抓持，也可供行动不便的老人起身时辅助支撑。整套器械的主承载构件全部采用等径圆钢管材搭建，立柱底部设置扩径法兰底座，底座通过膨胀螺栓与硬化混凝土地面固定，立柱与横管衔接处采用满焊连接，焊后打磨平顺做整体户外喷塑处理，兼顾防锈、耐候与公共设施的外观整洁性，立柱表面贴装圆形标识牌，可标注器械使用说明与安全提示。从安装边界来看，器械整体沿长向铺开，左右两端预留不小于一米的安全活动余量，前后方向留出使用者仰卧、

　　悬垂摆荡的动作空间，不需要外接电源与复杂配套管线，仅需平整硬化地面即可完成布设，适配户外露天长期使用的工况。结构建模过程中先搭建主立柱的中心定位骨架，对齐两根立柱的同轴度与横管连接标高，再依次弯折生成压腿梯架的连续圆管路径，保证弯管段过渡顺滑无折角，仰卧板部分先拟合人体腰背支撑曲面，再在曲面上阵列排布长条形镂空槽，板体边缘做翻边加强处理，避免薄板承重出现形变，所有管材端部都做封盖处理，防止雨水灌入管腔内部造成锈蚀。这套器械把上肢悬垂训练、下肢柔韧拉伸、腰腹力量训练三个大众高频健身功能整合，不用在有限的公共场地里分别布设三台独立器械，减少了基础浇筑的点位数量，也降低了后期日常巡检维护的工作量，圆管主体没有复杂的传动转动部件，故障率极低，非常适合无人值守的户外公共健身区域长期使用，构件的模块化拆分设计也方便局部构件出现磕碰掉漆、磨损后单独更换，不用整体拆解整台设备。
