户外单人坐式推胸训练器械结构

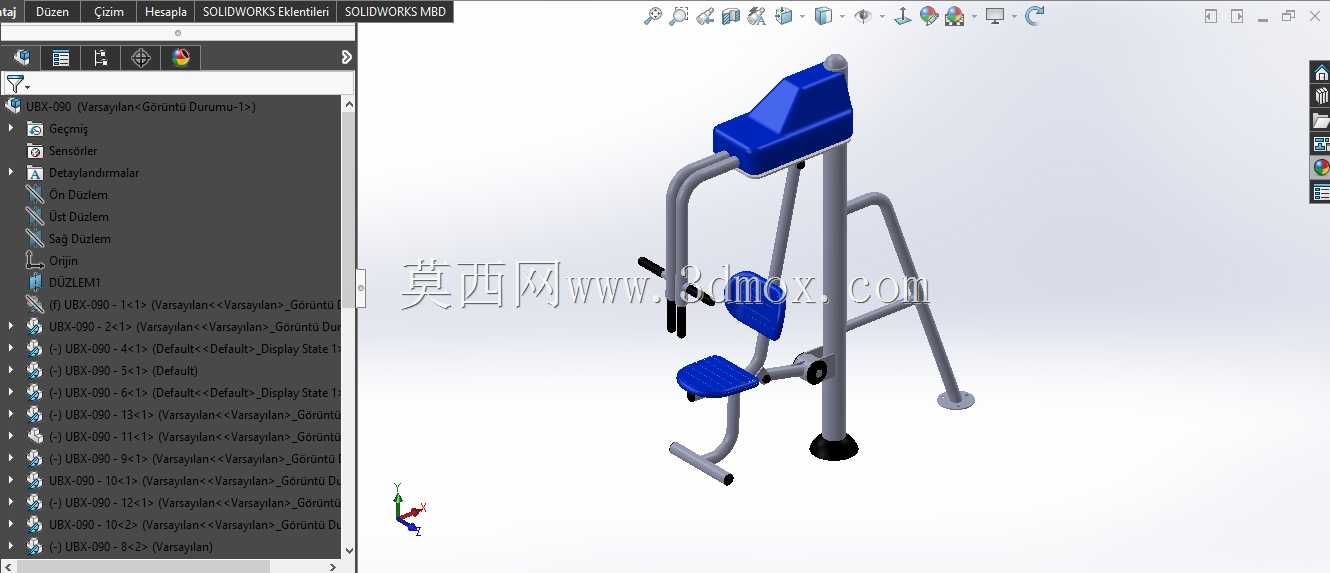

　　该模型呈现的是一套面向社区、公园、广场及公共健身区域使用的单人坐式上肢推力训练器械，整体由主支撑立柱、侧向稳定斜撑、坐凳、靠背、推臂、握持把手、底部锚固盘和防护端盖等部分组成。设备的核心功能是让使用者在坐姿状态下完成胸部、肩部前束和上臂三头肌的抗阻训练，动作路径接近坐姿推胸，适合户外公共环境中不同身高人群进行低强度、重复性力量练习。

　　从布置方式看，器械采用单立柱承载与双斜撑辅助稳定的组合结构。主立柱位于设备中后部，承担上部推臂机构、靠背及主要载荷的传递；两侧斜向支腿向前外侧展开，在地面形成较宽的支撑多边形，可降低训练过程中前后方向和侧向倾覆风险。底部支腿末端设置圆盘式脚垫或锚固基础，实际安装时可根据场地条件选择膨胀螺栓固定于混凝土地面，或在预制基础中预埋连接件。对于公共健身场地，支撑边界不应只按设备投影尺寸考虑，还需在器械前方预留推臂活动空间，在两侧保留人员进入、避让和维护空间，后方则应留出靠背与立柱检修距离。

　　坐凳区域采用小型座面与倾斜靠背组合，座面高度以普通成年人坐姿屈膝落脚为设计依据，靠背用于稳定躯干，使推力主要由上肢和胸肩肌群承担。推臂从上部箱体两侧向前下方延伸，末端配置横向握持把手，使用者坐定后双手握住把手，由胸前向前推出，再缓慢复位。把手位置和臂长决定了运动起始角度与结束角度，建模时需要保证推臂在全行程内不与靠背、座面、立柱或使用者腿部发生干涉。上部蓝色壳体内部可理解为铰接、阻尼或配重连接区域，户外产品中常以封闭罩壳保护回转件，既减少雨水、粉尘对关节部位的影响，也避免普通使用者直接接触运动机构。

　　结构设计上，圆管立柱和弯管支腿适合承受弯曲与扭转载荷，管件之间通过焊接或法兰连接形成刚性框架。主立柱与斜撑的交汇区域是应力传递关键位置，需要关注焊缝方向、加强板布置以及根部圆角过渡，避免在反复推拉载荷下出现疲劳开裂。推臂铰接点应选用可长期承受径向力的轴套或轴承结构，并设置防尘、防水和润滑维护条件。把手部位需考虑握持直径、防滑表面和端部封堵，座面与靠背则应采用耐候材料，边缘做圆角处理，减少户外使用中的磕碰伤害。

　　外形建模时可先按人体坐姿和动作轨迹确定座面、靠背、把手及推臂回转中心，再由载荷路径反推立柱管径、支腿展开角度和底盘固定点。设备整体占地不大，但活动包络较静态外形更重要：推臂向前摆动时，把手会进入使用者前方空间；使用者入座和离座时，侧向支腿也会影响通行路线。因此在场地排布中，器械之间不宜简单紧贴排列，应结合手臂伸展范围、座椅转向空间和地面安全铺装统一校核。

　　该类设备强调耐久、免频繁维护和使用安全，外观线条应简洁，外露管件避免尖锐端头，运动部件尽量封闭，紧固件采用防松和防盗形式。三维模型可用于结构干涉检查、管件下料长度确认、焊接件拆分、基础锚固图绘制以及公共健身场地布局验证，也可为后续增加阻力调节、标识牌或不同配色方案提供基础。
