户外社区三立柱压腿健身器械

　　这套三立柱式户外压腿训练器械，是面向社区公共健身区、街边运动场地、公园休闲活动区设计的自重训练设施，核心作用是为不同身高的锻炼者提供不同高度的腿部支撑位，完成正压腿、侧压腿、髋关节拉伸、下肢韧带预热等动作，也可辅助使用者进行站姿平衡训练、轻度上肢牵拉，覆盖中老年日常晨练、青少年运动前热身、普通居民日常柔韧训练的使用需求。整套器械采用三根等径竖向主立柱作为承载主体，立柱沿斜向排布，相邻立柱之间通过横向连接杆件刚性连接，三根立柱的顶端高度依次抬升，对应形成低、中、高三档不同高度的支撑横杆，锻炼者可根据自身身高、韧带柔韧度选择适配的高度放置脚踝，无需额外调节机构，结构简单可靠，完全适配户外无人值守的长期使用场景。

　　设计阶段首先考量的是户外公共设施的抗破坏与耐候属性，所有承载杆件均采用圆管截面，不存在尖锐外凸棱角，避免运动过程中磕碰划伤；立柱底端配置膨大的落地支撑座，既可以通过膨胀螺栓直接锚固在硬化混凝土地面上，也可配合预埋法兰盘埋入土层完成固定，底座的接触面积经过放大，降低立柱受侧向载荷时的倾覆风险。三根立柱的间距经过人体工程学校核，相邻立柱的横向跨度控制在成年人一步可轻松跨越的范围，锻炼者在不同高度档位之间切换时无需绕行长距离，排布方向顺着场地的空闲边线设置，不会占用活动区的核心通行空间，单套器械的占地投影为狭长矩形，可灵活布置在步道侧边、绿地边缘、健身区边角位置，对场地的适配性极强。杆件连接节点采用同轴套接后周向焊接的工艺结构，

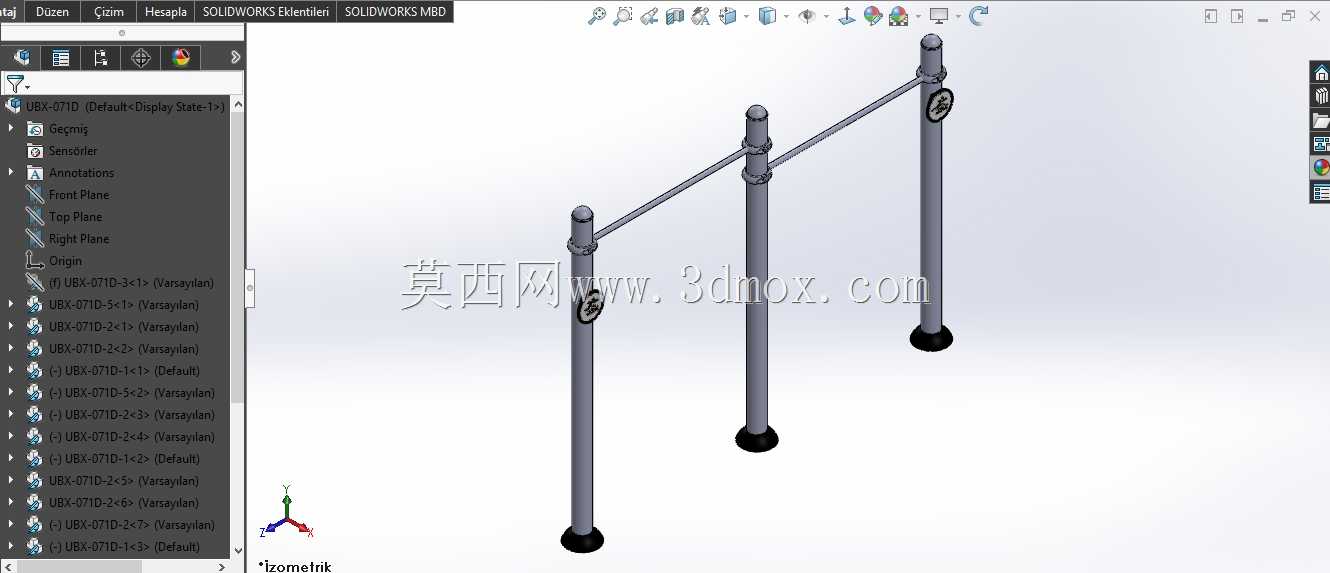

　　横杆与立柱的交接位置不存在应力集中的直角焊缝，载荷从横杆传递到立柱时沿管壁均匀扩散，长期承受使用者斜向压腿的交变载荷也不会出现节点开焊、杆件变形的问题。立柱顶端做封盖处理，避免雨水、沙尘灌入管腔造成内部锈蚀，立柱中上部设置标识牌安装位，可喷涂器械使用说明、安全警示标识。从安装边界来看，器械安装完成后需要在周边预留不小于一米的安全活动空间，保证锻炼者做压腿动作时肢体伸展不会和周边其他设施、通行人员发生干涉；立柱的总高度按照最高档位适配身高一米八左右使用者的髋部高度设置，最低档位适配身高一米五左右的中老年使用者，三档高度之间的落差均匀，覆盖绝大多数普通人群的使用需求。整套模型完整还原了圆管立柱的壁厚特征、底端底座的圆弧过渡形态、

　　横杆和立柱的连接配合关系、顶端封盖的细部结构，建模过程中所有回转类零件均采用旋转特征生成，焊接节点处保留了真实的焊缝余量，没有出现外观建模常见的杆件穿插、壁厚缺失、底座悬空等问题，结构设计人员可以直接参考该模型完成户外健身设施的结构细化，施工人员也可通过模型直观确认立柱的排布位置、锚固点的分布范围，提前预判场地硬化、预埋件施工的工序要求。这类器械没有复杂的活动零部件，日常维护仅需要定期检查锚固螺栓的紧固状态、漆面的完好程度，使用寿命远高于带转动副的户外健身器材，非常适合大批量部署在城市街边健身点位、乡镇文化活动广场、住宅小区户外配套区域，满足全年龄段人群的日常柔韧训练需求。
