户外社区坐式推力健身器械结构

　　这套坐式推力训练器械主要面向社区公共健身区、公园活动场地、学校操场边角以及老旧小区改造中的全民健身点位，属于无动力自重式户外力量训练设施。日常使用中，锻炼者坐于蓝色座垫上方，双脚踩稳前端横向底管，双手握持不同高度的黑色泡棉把手，通过手臂前推、躯干稳定配合完成胸肌、三角肌前束与上肢肌群的抗阻训练；老年用户也可借助低位把手进行轻度推撑活动，用于维持上肢基础力量与肩周活动度。

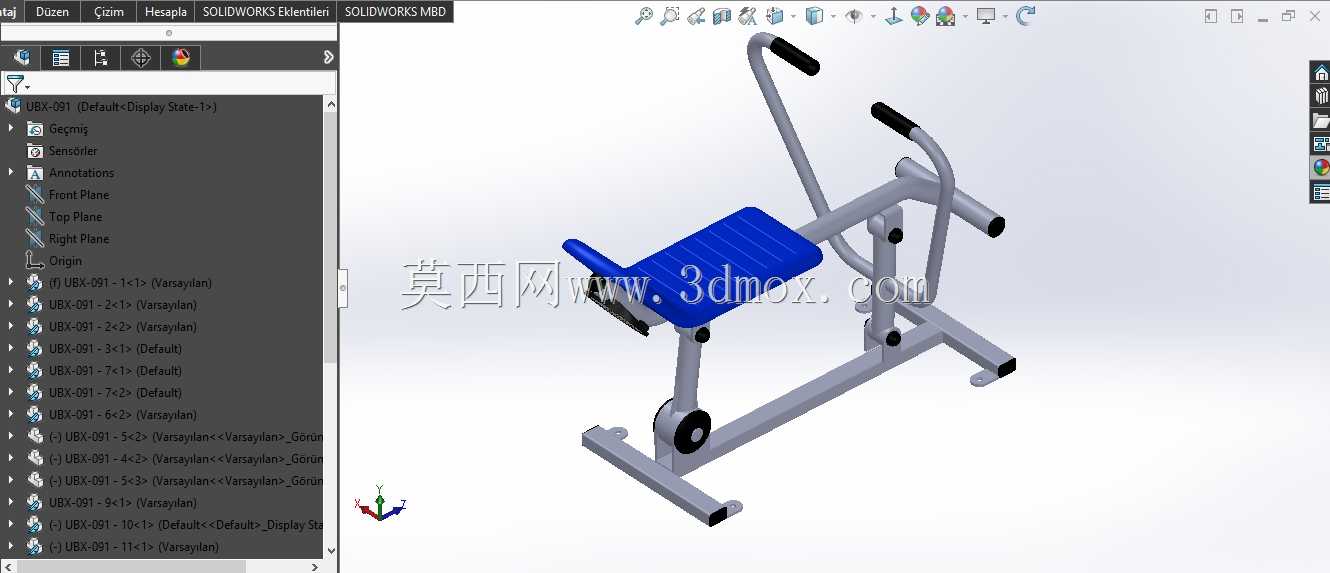

　　结构建模时先从地面安装边界入手，底部采用前后两根横向落地支脚配合纵向主梁形成稳定的H型支撑轮廓，支脚端部预留膨胀螺栓固定孔位，现场安装时直接与混凝土地坪预埋件对接，不需要额外做复杂地基。整机占地长度控制在常规户外器材安全间距范围内，左右两侧保留不少于一米的活动退让空间，后方避免设置硬质台阶或尖锐景观构件，防止训练者力竭后撤时发生磕碰。

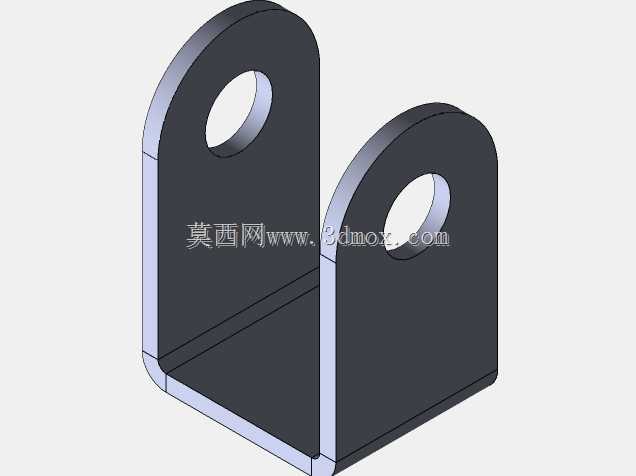

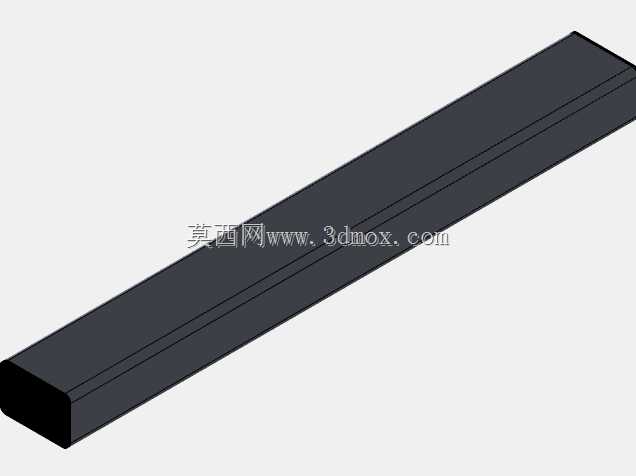

　　框架主体选用圆管弯折焊接方案，主承重管沿座椅后侧向上延伸形成高位把手支撑，斜向管段同时承担扶手与传力路径双重作用，管与管交接处采用相贯线裁切后满焊处理，三维建模阶段需要把焊口余量、管口封堵端盖以及管壁厚度逐层表达清楚，避免后续出工程图时出现杆件干涉。座垫部分采用带防滑纹理的蓝色成型板件，下方通过折弯支架与主梁连接，座面高度按照普通成年人坐姿屈膝角度设定，保证双脚可以平稳踩地，降低腰部代偿受力。

　　把手区域区分高低两组操作位，高位把手适配站姿或坐姿前推动作，低位把手兼顾支撑起身与窄距推胸训练；金属把手外套黑色防滑护套，护套两端设置限位台阶，长期户外使用后即便出现老化也可单独拆换，不需要整体切割管材。前端底管上方布置黑色脚踏套管，增大鞋底与金属面之间的摩擦力，雨天表面沾水后仍能保持基本抓附能力。侧面转动部位设置带防尘盖的铰接轮盘结构，用于联动阻尼或配重示意模块，转轴两端采用卡簧与轴套定位，维护时可从侧方抽出销件完成检修。

　　从受力传递来看，训练者施加在把手上的水平推力依次经过斜向支撑管、中部竖管、底部纵梁，最终分散到前后两个落地支脚，安装螺栓主要承受倾覆力矩与水平滑移力，因此建模时需要在支脚底板处加厚垫片并标注混凝土最小厚度要求。座椅支架承担人体竖向载荷，管架下方增加三角补强板，避免长期循环载荷下焊缝根部出现疲劳裂纹。所有外露金属棱边均做圆弧过渡，管口压入塑料封盖，把手、座垫等人体接触件选用耐候非金属材质，适应日晒雨淋带来的温差变化。

　　现场布置时，器械前方应留出手臂完全前伸后的活动范围，后侧与相邻漫步机、扭腰器等器材保持安全间隔，地面可铺设橡胶安全地垫以降低跌落冲击。三维结构设计中还需同步核对装配关系：座垫支架与主梁螺栓孔同轴、把手护套与钢管外径匹配、底脚支板与地面保持平行、转动件与固定架之间保留均匀间隙。整体结构不依赖电力驱动，零部件数量少、维护点集中，适合批量加工后投放于公共健身场地，也可为同类户外力量器材的管架选型、焊缝布置和安装边界校核提供参考。
