户外社区立式健身骑行器械结构

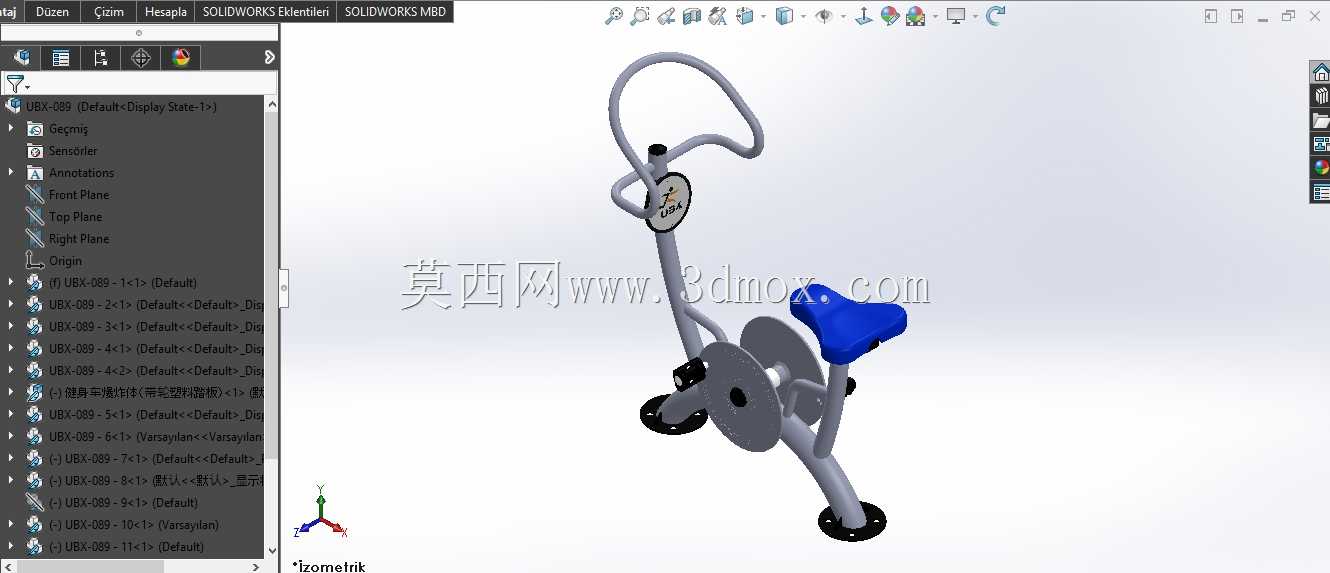

　　该器械面向社区公共活动区、公园健身角、体育步道旁以及户外文体广场等场景，核心用途是为不同年龄段使用者提供低冲击的下肢有氧训练。与室内动感单车不同，这类设备长期暴露在室外环境中，结构设计需要兼顾运动稳定性、耐候性、维护便利性和使用安全性。整机采用立式骑行姿态，主体由底部支撑框架、立管、车把、坐垫、脚踏传动盘、防护轮盘和地脚固定结构组成，外观线条简洁，外露运动部件尽量收敛，适合公共区域高频次使用。

　　从实际使用逻辑看，使用者坐于蓝色坐垫后，双手握持上方弧形车把，双脚踩动两侧脚踏，通过中部曲柄盘形成连续圆周运动。车把高度明显高于坐垫，形成较为直立的骑行姿势，可减轻腰部前倾负担，更适合中老年人群和普通健身者进行轻强度活动。弧形车把不仅提供正握空间，也兼顾侧向扶持需求；立管中部设置圆形标识与装饰区域，可在工程落地时替换为安全提示、功能说明或区域标识。坐垫采用窄长鞍座形式，支撑位置明确，表面造型便于快速就位和离开，符合公共器械“即来即用”的特点。

　　结构受力路径较为清晰。脚踏载荷经曲柄、中部轴系传递到两侧轮盘及主框架，坐垫承受的人体重量通过斜向支撑管传至底部横架，车把处的横向推拉载荷则由前立管承担。框架管材多采用弯曲圆管，原因在于圆管在多方向受弯时截面一致性较好，弯折后没有尖锐棱边，且表面防腐处理更容易形成连续保护层。前立管向上延伸并在顶端形成闭环式握把，后斜管连接坐垫与底架，中部轴座附近通过加宽支架增强抗扭能力，使整机在踩踏过程中不会出现明显侧向摆动。

　　底部支撑是户外固定安装的关键。模型中前后支脚均设置带孔法兰式底盘，实际工程中可通过膨胀螺栓与混凝土地坪连接，也可在预制基础上预埋钢板后焊接固定。安装边界需要重点控制地脚间距与地面平整度：若支撑跨距过小，使用者快速蹬踏时整机容易产生倾覆趋势；若基础不平，框架装配后会出现附加内应力，长期循环载荷下可能在焊缝和管夹位置产生疲劳隐患。布置时设备四周应保留足够避让空间，正前方和侧后方不宜紧邻步道、花坛边缘或其他器械，便于使用者上下车，也方便维护人员拆卸护罩和润滑转轴。

　　传动部分采用外露盘式结构，视觉上能够直观看到脚踏与轮盘的运动关系，但在真实产品中应配合防护罩或间隙控制，避免手指、衣物误入运动区域。两侧圆形轮盘既承担惯性与结构连接作用，也可作为安全防护外形的基础。曲柄回转半径决定脚踏轨迹高度和步幅感受，设计时需在训练强度与上下车便利性之间平衡：回转半径过大，会抬高膝关节运动幅度，对老年使用者不友好；半径过小，则踩踏行程偏短，运动感受不够连续。脚踏表面应具备防滑和排水能力，户外雨天使用时不能形成积水打滑点。

　　人机尺寸方面，坐垫高度、车把高度和脚踏最低点之间的关系直接影响使用舒适度。坐垫不宜过高，否则使用者脚无法在最低点稳定触及；车把则需保持在肩部以下、胸前以上的范围，使手臂自然弯曲，避免耸肩或过度俯身。立管与后斜管之间形成开放空间，方便使用者从侧面进入；坐垫后方不应设置突出构件，车把端部也应做封闭或圆滑处理。设备整体色彩可采用深色金属框架搭配高识别度坐垫，既耐脏，也能在绿化环境中明确提示器械位置。

　　从建模角度看，该类产品适合采用骨架曲线驱动管材布局，先确定人体姿态、脚踏轴线、坐垫支撑点和地脚固定点，再沿受力路径搭建圆管框架。轮盘、曲柄、脚踏、坐垫和法兰支脚可分别建立子装配，便于检查运动干涉与拆装顺序。焊缝位置、管塞、螺栓连接面和护罩安装位在三维阶段就应预留，不能只追求外观连续而忽略现场装配。对于户外批量化部署，还需在框架底部考虑排水、防腐余量以及易损件更换空间，使器械在长期日晒雨淋条件下仍保持稳定、安全和低维护运行。
