户外公共健身骑行动感单车结构

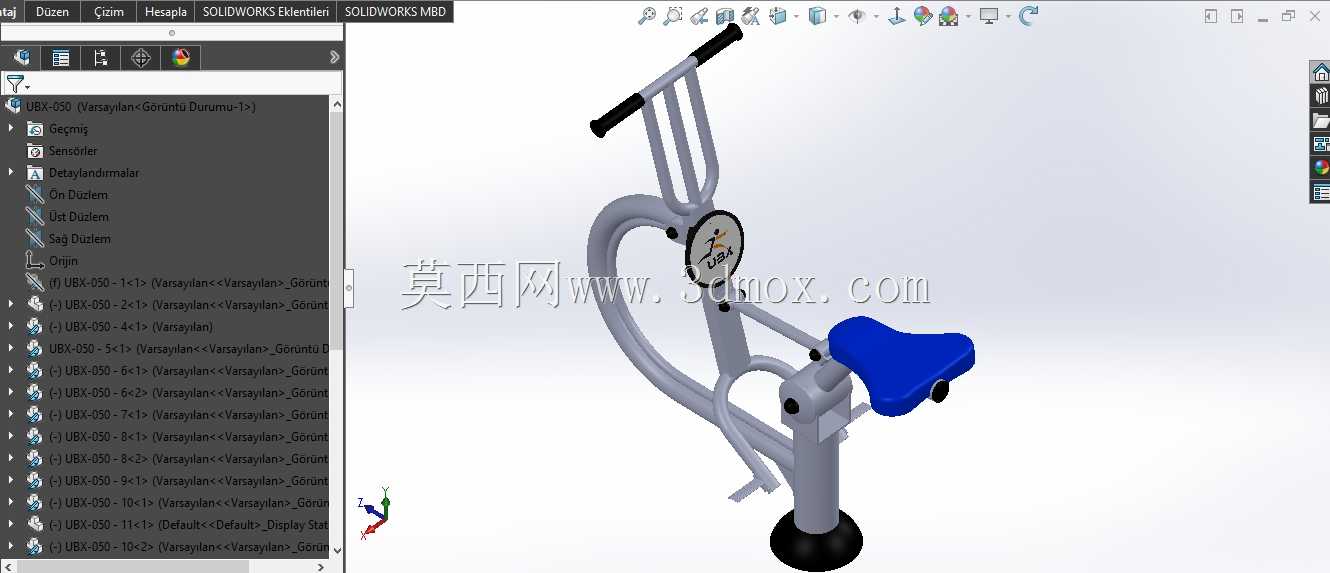

　　该三维结构呈现的是面向社区公共空间、城市公园、居民小区活动区以及街边健身路径配置的固定式骑行健身器械，整体采用立式单柱支撑加弧形弯管主体框架的构型，没有普通家用动感单车的完整行走轮组，底部设置预埋或地脚螺栓固定的安装基座，器械整体与地面刚性连接，使用者踩踏过程中整机不会发生位移、侧翻，适配露天公共区域高频次、无人值守的使用场景。

　　从实际使用功能来看，这款器械模拟户外自行车骑行的运动姿态，使用者落座后双手握持上部横向车把，双脚踩踏下部曲柄踏板，通过下肢循环蹬踏完成有氧训练，能够针对性锻炼大腿股四头肌、小腿肌群以及腰腹核心力量，同时低冲击的骑行动作对膝关节的负荷远低于跑步、跳跃类运动，适合不同年龄层的居民日常开展心肺功能锻炼。和商用健身房内的动感单车不同，这款户外器械没有配置复杂的磁控阻力调节模块、电子计数显示屏，整体结构做了大幅简化，所有转动关节都采用密封式轴承座设计，避免露天环境下雨水、沙尘进入摩擦副造成卡滞，金属构件全部做户外防锈处理，能够长期耐受日晒雨淋、温湿度大幅波动的户外工况，后期运维仅需定期对转动轴位加注润滑脂、检查紧固螺栓即可，维护成本极低。

　　结构设计层面，主体承载框架采用大曲率弯管一体弯折成型，区别于多段管材拼接焊接的方案，弧形主架从底部立柱位置平滑向上延伸至车把安装位，既规避了多焊缝位置容易出现的应力集中问题，流畅的弧线造型也能避免尖锐棱角对运动人员造成磕碰伤害。车把部分采用横向防滑握杆搭配两根平行竖向支撑管的结构，握杆高度适配普通成年人站立握持的姿态，支撑管和主架之间通过焊接加固，承受使用者骑行过程中前后左右的晃动力矩。鞍座采用加宽的人体工学造型，区别于竞速自行车的窄硬车座，公共健身器械的鞍座做了加厚优化，提升长时间落座的舒适度，鞍座下方通过可调锁紧结构和主架连接，可根据不同使用者的身高调整座高，适配1.5米至1.9米身高区间的人群使用。

　　踏板曲柄组件布置在鞍座前下方，两侧曲柄做了防脱出设计，踏板表面增设防滑凸纹，即使使用者鞋底沾有露水、沙尘也不会出现打滑脱脚的情况。主架中部的圆形装饰盖板既可以遮挡内部的转动传动结构，避免运动过程中衣物、手指误入转动间隙造成安全隐患，也可以印刷健身路径的标识、使用说明提示内容。底部支撑立柱为加粗圆管构型，下端连接法兰安装盘，现场施工时既可以将法兰盘通过膨胀螺栓直接固定在硬化混凝土基础面上，也可以将立柱下段直接预埋进混凝土基坑中，两种安装方式都能保证整机的抗倾覆力矩满足公共健身器材的安全规范要求。

　　从安装边界尺寸考量，这款器械整机占地长度约1.1米、宽度约0.6米，整机高度约1.4米，设备安装时需要在器械四周预留不小于0.8米的安全活动空间，避免使用者运动时和周边其他健身器械、行道树、步道设施发生干涉。整机所有外轮廓的边角都做了圆弧过渡处理，不存在外露的尖锐焊缝、螺栓端头，符合户外公共健身器材的安全设计标准。建模过程中完整还原了弯管的弯折曲率、各管段的壁厚配合关系、鞍座与车把的安装定位尺寸、底部法兰的螺栓孔位分布，结构工程师可以直接基于该模型校核框架在额定载荷下的刚度表现，调整管材壁厚与支撑筋布局，也可以衍生出不同配色、不同附加功能的同系列户外健身骑行设备，适配不同场地的配置需求。
