社区户外双位臂力训练器结构设计

　　这款双转轮式上肢训练器械主要面向社区公共健身场地、城市公园健身角、小区活动广场以及学校室外运动区布设，属于无动力自重式户外健身装备，使用者站立于设备正前方，双手分别握持两侧转轮边缘的防滑手柄，沿转轮圆周方向持续施力转动，即可完成肩臂环绕、上肢拉伸与胸背肌群协同锻炼，动作轨迹贴合人体上肢自然回转范围，能够有效活动肩关节、锻炼手臂与肩背肌肉，适合不同年龄段人群进行低强度日常康复与健身活动。

　　从整体结构来看，设备采用单立柱悬臂承载布局，主体由一根竖直主立柱、顶部横向伸出的双支撑臂、两个对称布置的大直径回转转轮以及底部锚固底座构成。主立柱选用厚壁无缝钢管加工，立柱底端焊接方形法兰底板，通过膨胀螺栓与混凝土地基刚性固定，保证整机在使用者反复施力过程中不发生晃动或倾覆；立柱顶端向两侧水平延伸出支撑轴，每个轴端通过深沟球轴承与转轮轮毂配合，使转轮可绕水平轴灵活回转，轴承部位设置防尘端盖与润滑脂腔，适应户外露天长期使用的防尘防水需求。两个转轮采用圆盘式结构，轮盘边缘包覆防滑握持套，手柄位置沿轮盘径向突出，使用者抓握后可顺畅推动转轮做整周转动，轮盘盘面做镂空减重处理，在保证结构刚度的同时降低转动惯量，让启停动作更平顺。

　　设计过程中优先考虑户外公共设备的安全性与耐用性：所有金属外露棱边均做圆角打磨处理，不存在尖锐突出物；转轮与立柱之间保留足够的手部活动间隙，避免运动中夹碰肢体；整机高度按照成年使用者站立操作的人体工学尺寸设定，转轮中心高度对齐人体肩部附近，保证握持转动时手臂处于自然舒展姿态，无需过度抬臂或弯腰。横向支撑臂的跨度经过校核，两侧转轮间距既保证两名使用者可同时独立训练互不干扰，又控制整机占地宽度，适配场地紧凑的户外健身区。底部法兰底座预留四个锚固孔，安装时需在硬化混凝土基础上打孔固定，安装边界要求设备四周预留不小于一米的安全活动空间，地面做防滑平整处理。

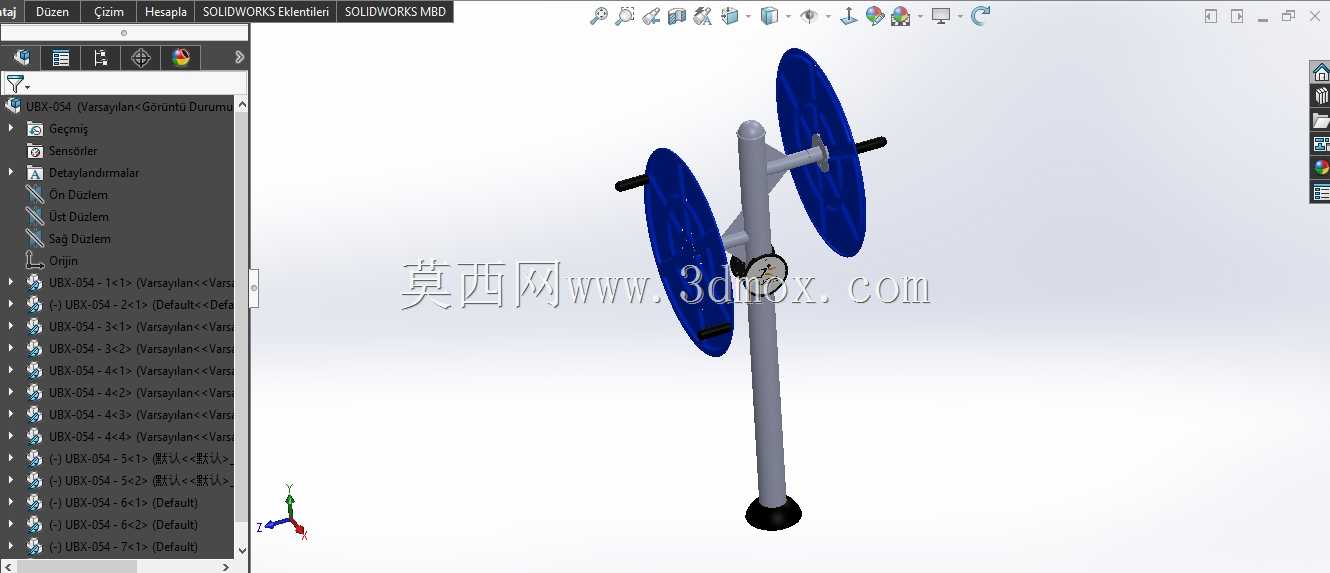

　　建模阶段对各零部件做了完整的装配关系定义：立柱与横臂采用焊接固连结构，转轮轮毂与支撑轴之间设置轴承配合并保留合理回转间隙，手柄与轮盘之间做紧固连接，整机装配后可直接验证转轮转动行程、手柄运动轨迹以及各部件之间的干涉情况。结构选材上，主承载件采用碳素结构钢，表面经抛丸后喷涂户外聚酯粉末涂层，防锈耐候；握持部位采用橡塑包覆材料，提升冬季使用触感与防滑性能。该设备无需外接电源，依靠使用者自身发力驱动，维护点仅集中在轴承定期润滑与紧固件巡检，非常适合露天公共场景长期无人值守运行，既能满足居民日常上肢拉伸锻炼需求，也可作为户外健身路径的标准配置单元，在场地规划时可与漫步机、压腿架等其他户外健身器材成组排布，形成完整的室外健身区域。
