社区户外三位联动扭腰漫步健身器械

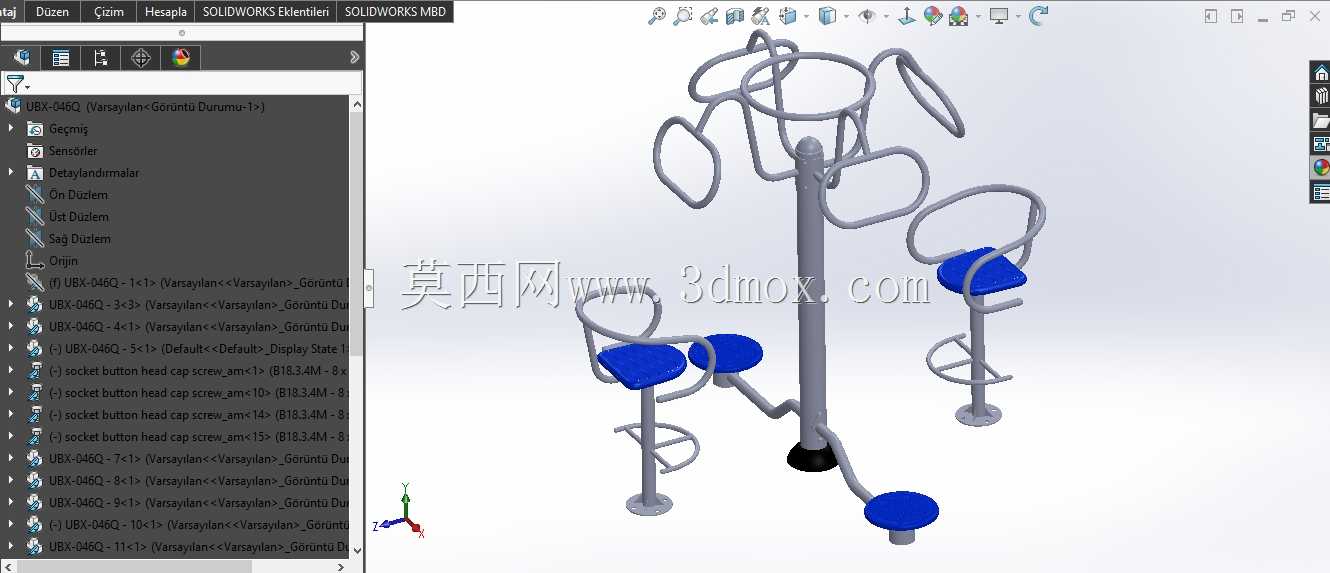

　　这套三位联动扭腰类户外健身器械，主要面向城市社区健身角、市政公园、滨河步道、老旧小区改造配套、乡镇文体广场等露天公共运动场景布设，核心功能是供多名使用者同时完成腰腹扭转、下肢关节活动与肩周拉伸训练：使用者站立在下方蓝色防滑脚踏转盘上，双手握持对应高度的环形弯管扶手，下肢带动转盘绕竖向轴往复转动，腰胯部随扭转动作完成活动，能够辅助放松腰椎周边肌群、提升髋关节活动度，适合全年龄段日常轻量健身使用。

　　从结构设计逻辑来看，整套器械采用单根主承重立柱作为核心承载基体，所有功能分支均从主立柱向外延伸排布，没有额外分散的独立基础点位，大幅降低了现场施工的基础浇筑工作量。主立柱选用大直径厚壁无缝钢管加工，底部焊接带加强筋的圆形安装法兰盘，安装时法兰盘通过膨胀螺栓与混凝土地面预埋件刚性固定，立柱底端额外设置黑色防撞缓冲护套，避免运动磕碰造成人员损伤。

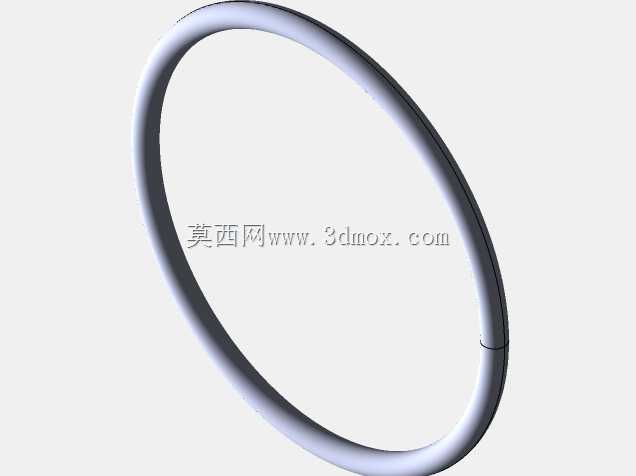

　　三个站位沿主立柱周向错开120度左右均匀分布，每个站位的支撑结构独立成型：从主立柱对应高度位置焊接斜向支撑支管，支管末端承接脚踏转盘组件，转盘内部内置推力轴承与限位结构，既可以保证转动顺滑无卡滞，也设置了扭转角度限位，避免使用者扭转幅度过大造成腰部拉伤。每个站位配套的环形扶手采用圆管弯弧成型，扶手环的空间高度按照人体工程学分层设置：不同站位的扶手高度适配不同身高使用者的握持需求，弯管过渡处全部做圆弧打磨，不存在尖锐棱角，扶手表面做户外塑粉喷涂处理，握持摩擦力充足，雨天也不易打滑。

　　脚踏转盘的踩踏面采用蓝色防滑工程塑料面板，面板表面压制防滑凸纹，即便表面沾有露水、沙尘也能保证足底摩擦力，转盘与下方支撑轴的配合处设置防水防尘密封结构，阻挡露天环境下的雨水、沙尘进入轴承摩擦副，延长户外无维护工况下的使用寿命。所有金属管材的焊接位置均做满焊处理，焊后打磨焊渣再进行整体抛丸除锈，之后静电喷涂户外级聚酯塑粉，涂层耐紫外线、耐雨水锈蚀，能够适应南北方不同气候区的长期露天使用。

　　安装边界方面，这套器械的整体外接轮廓直径约为2.2米，主立柱总高度约2.4米，单个站位脚踏转盘距离主立柱中心的径向距离约0.9米；现场布设时需要在器械外围预留至少1米的安全活动缓冲空间，也就是整套设备的安全占地范围需要保证直径不小于4.2米的圆形区域，区域内不能布设台阶、路灯杆、乔木等障碍物。基础施工要求地面为厚度不小于150毫米的C20混凝土地面，三个站位的法兰安装点位水平度误差控制在2毫米以内，避免转盘出现偏载卡滞。

　　设计过程中针对多用户同时使用的工况做了载荷校核：主立柱与各斜支撑的连接位置按照三个站位同时施加1000牛侧向动载荷的极端工况做强度验算，管材选型保留足够安全余量，环形扶手的弯管曲率半径统一控制在R100以上，既保证握持手感舒适，也避免小半径弯管位置出现应力集中。器械整体没有复杂的电控、液压部件，全部为机械钢结构件，后期维护仅需定期检查转盘轴承润滑状态与螺栓紧固情况，运维成本极低，非常适合公共露天健身场景批量布设。
