户外坐式肢体联动健身器械结构

　　该器械面向社区公共活动区、城市公园步道、住宅小区健身角、学校操场边角以及厂区休闲区等露天使用场景，核心用途是为普通居民提供低门槛的坐式有氧与上下肢协同训练条件。使用者落座后可握持前方把手、双脚踩踏下部联动杆件，通过肢体往复带动转轴端的配重飞轮转动，完成类似坐姿蹬踏与手臂推拉的复合动作，对中老年人群的关节活动度维持、日常心肺轻度锻炼以及青少年课余体能活动都有较好适配性，无需外接电源即可依靠纯机械结构实现运动阻尼。

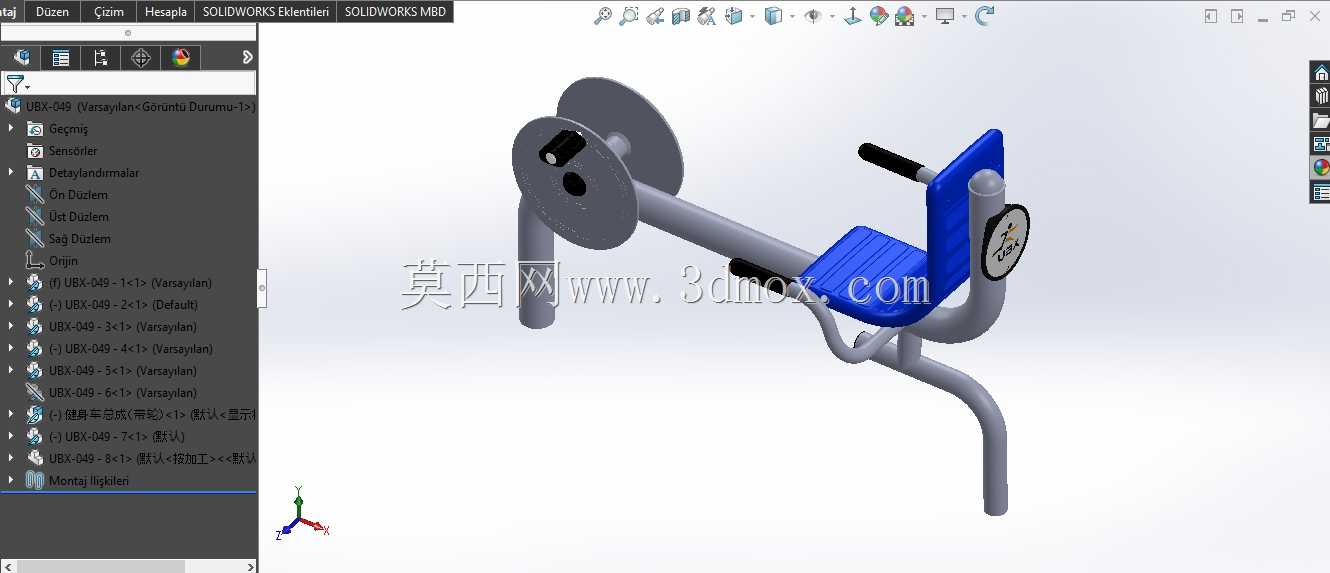

　　从结构布局来看，整机采用单立柱落地支撑加斜向主承载梁的框架形式，底部两根弯制圆管支腿直接与混凝土地面通过膨胀螺栓固定，支腿间距在建模时按成人肩宽与落座重心范围设定，保证使用者运动过程中整机倾覆力矩始终落在支撑边界以内。主承载梁选用厚壁无缝圆管弯制焊接，一端连接配重飞轮护罩，另一端延伸至座椅侧方并与座椅支架、把手支座交汇，管件相交位置均做相贯线处理，焊缝沿管件周向连续布置，既减少应力集中，也便于户外喷涂前的表面打磨。

　　座椅部分采用蓝色工程塑料一体注塑成型的座板与靠背，座面预留排水孔与安装沉孔，靠背通过弯折钢板支架与主梁连接，座高按照人体工程学取普通成年人小腿自然下垂的高度区间，靠背倾角设置为小幅后倾，避免长时间训练时腰部悬空。把手组件包含黑色防滑橡胶握套与金属芯轴，上下两组把手分别适配手臂推拉与脚部蹬踏的施力方向，握套表面做滚花纹理，雨天沾水后仍能保持足够摩擦力。

　　端部阻尼单元由圆形金属飞轮、单侧护罩与中心转轴组成，飞轮通过轴承座安装在主梁端头，护罩完全覆盖飞轮外缘与辐条间隙，仅保留转轴与联动杆件的连接开口，防止运动过程中衣物、手指误入旋转部件。联动杆件采用弯管加焊接接头的形式，将脚部踏板、手部把手与飞轮曲柄串联，杆件转动副处配置自润滑轴套，适配户外长期露天使用、维护频次低的工况，轴套端部设置防尘端盖，阻挡沙尘与雨水进入摩擦面。

　　设计过程中优先考虑户外环境的耐候性与使用安全性：所有金属构件表面先做抛丸除锈，再进行户外聚酯粉末喷涂，涂层厚度覆盖管件全部外表面与焊缝区域；紧固件全部选用不锈钢材质，避免长期雨淋后锈蚀卡死；整机所有外露棱角均做圆弧过渡，不存在尖锐突出边。安装边界方面，设备落地后需在器械四周预留不小于单人活动范围的安全空地，地面需做硬化找平，两个支腿的安装孔位对应预埋膨胀螺栓，安装完成后需校验整机水平度与飞轮转动灵活性，确认联动杆件全程无卡滞、护罩固定牢靠后方可投入使用。建模时对所有弯管的弯曲半径、管件相贯位置、塑料件的安装孔位以及运动部件的行程间隙都做了完整还原，可直接用于户外健身器材的结构校核、投标方案展示以及生产下料参考。
