户外双位联动漫步健身器械结构

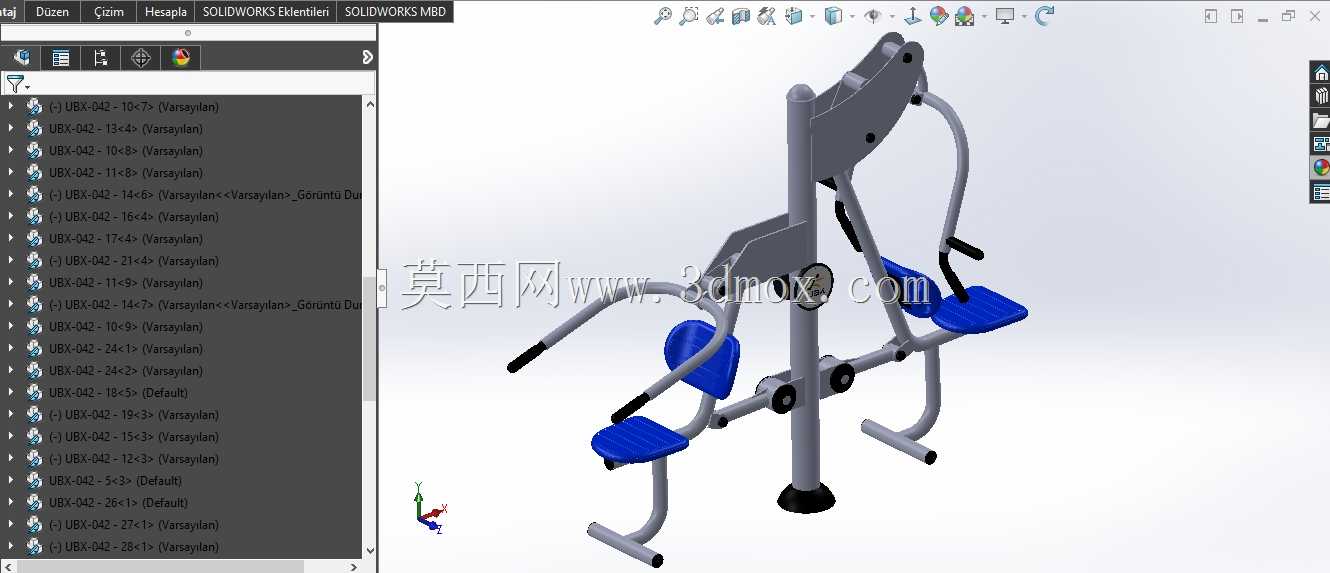

　　该套户外健身器械采用中立柱双侧对称布局，以单根主承载立柱为中心，向左右两侧延伸出两套完全镜像的运动工位，可供两名使用者同时开展下肢摆动与上肢牵拉组合训练，常见于社区健身广场、公园步道节点、老旧小区活动场地以及校园露天健身区。整机受力路径围绕中心立柱展开，底部设置扩大的法兰式预埋安装座，立柱下端通过加厚底板与地脚锚固件连接，安装时需在硬化混凝土地面预留锚栓孔位，周边留出不小于器械外轮廓半米的安全退让空间，避免使用者摆动过程中与周边步道、绿化或其他设施发生干涉。

　　从功能结构来看，每个工位均配置蓝色防滑脚踏板、弧形握持扶手以及联动摆臂组件。脚踏板表面采用带凸起纹理的成型结构，提升雨天或鞋底带尘状态下的摩擦系数；踏板下方通过弯折钢管形成摆腿支撑，摆臂与中心转轴区域采用同轴铰接布置，使下肢前后摆动时，上肢扶手可随运动轨迹产生相应的联动反馈。扶手高度按照成年使用者站立抓握的人体尺度设置，管端做封闭处理，防止雨水、沙尘进入管腔造成内部锈蚀。蓝色座垫或靠背类部件通过紧固件固定在钢管框架上，既承担运动过程中的侧向倚靠作用，也在视觉上明确操作位置，降低初次使用者的识别成本。

　　设计思路上，这类公共健身设备并不追求室内商用器械的复杂阻力调节，而是强调免维护、耐候性和多人使用效率。主体框架以圆管焊接为主，管件交汇处采用连续焊缝传递弯矩和扭矩，中心立柱管径明显大于外围摆臂，以承受双侧反复加载带来的交变载荷。转动部位需要预留润滑与防尘结构，在三维建模时应重点表达铰接轴、轴套、限位块和端部封盖之间的装配关系，而不能只建立外观曲面。摆臂的运动范围需要通过机械限位进行约束，防止踏板越过安全角度后撞击地面或立柱；两侧工位呈一定角度错开布置，也能减少相邻使用者在运动中的相互干扰。

　　外形边界方面，整机高度以成年人肩部以上抓握和支撑需求为控制依据，中心立柱顶部略高于扶手轨迹，底部底座直径小于上部展开宽度。双侧踏板处于极限摆动位置时，器械在地面投影呈近似椭圆形，因此场地布置不能仅按静态占地计算，还应把踏板前后扫掠范围纳入安全区域。设备后方和侧方不宜设置台阶、座椅棱角或硬质栏杆，地面宜采用弹性铺装或平整硬化场地。

　　在结构建模过程中，钢管弯折半径、连接板厚度、脚踏板冲压形态、螺栓连接位置以及焊接件之间的贴合关系都需要清晰体现。中心旋转区域是整机校核重点，既要保证轴系具备足够的抗剪切和抗弯曲能力，也要控制摆臂侧向间隙，避免长期使用后出现旷量。外观涂装可采用深色金属框架与蓝色工程塑料件搭配，兼顾户外识别性和耐老化要求。对于设备选型人员而言，该结构适合作为中等强度的公共有氧健身设施，运动方式平缓、上手门槛低，对中老年人群和社区日常锻炼场景具有较好的适配性；对于结构设计人员而言，其对称承载、管件焊接、铰接联动和地脚固定方式，也提供了典型的户外机械装备建模与校核参考。
