户外双位坐推训练器械结构设计

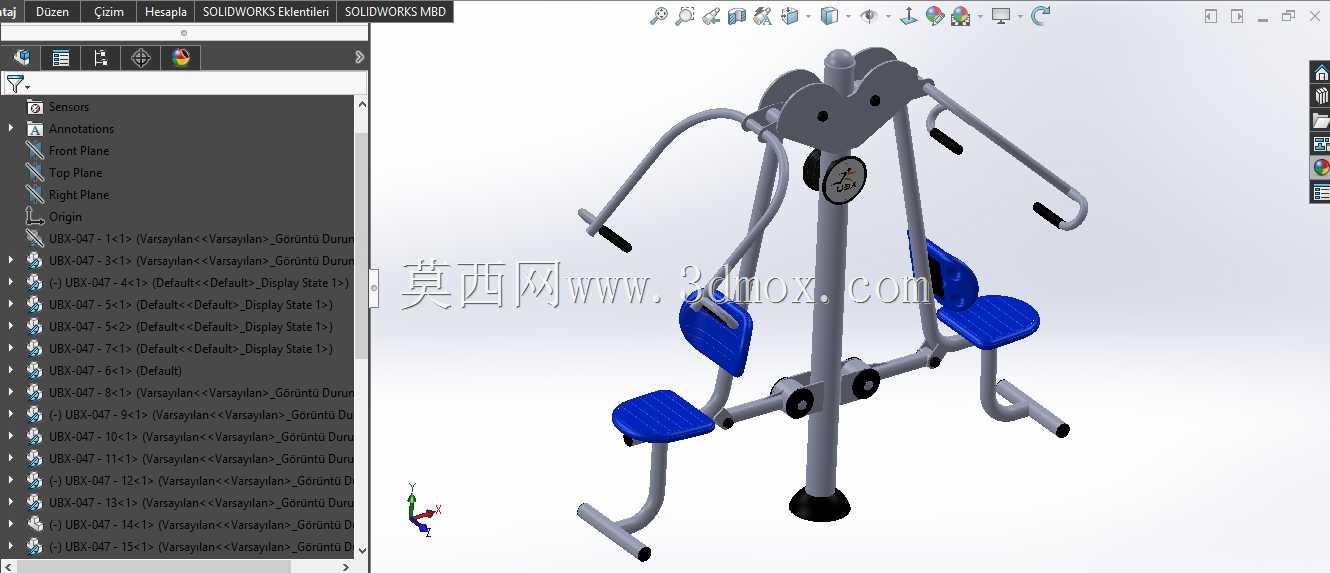

　　这套三维结构围绕社区、公园、小区活动广场等室外公共健身场景展开，器械采用双工位对称布局，以中央主立柱为承载核心，两侧分别设置坐式推力训练工位，可供两名使用者同时进行上肢推展训练。

　　从实际使用逻辑看，使用者落座后双脚自然落地，双手握持前方摆臂手柄，由胸前向前推出，摆臂绕上部铰接点做圆弧摆动，通过自重或附加阻尼形成训练负荷，主要锻炼胸大肌、三角肌前束与肱三头肌。双工位采用镜像布置，中间立柱兼作两侧摆臂的共同支撑，结构紧凑，占地宽度控制在约一点八至二点二米，前后纵深约一点四至一点六米，立柱总高约一点九至二点二米；安装时需在地面预留混凝土基础或采用膨胀螺栓固定，底座法兰与硬化地面之间应保证贴合，周边留出不少于一米的安全活动余量。

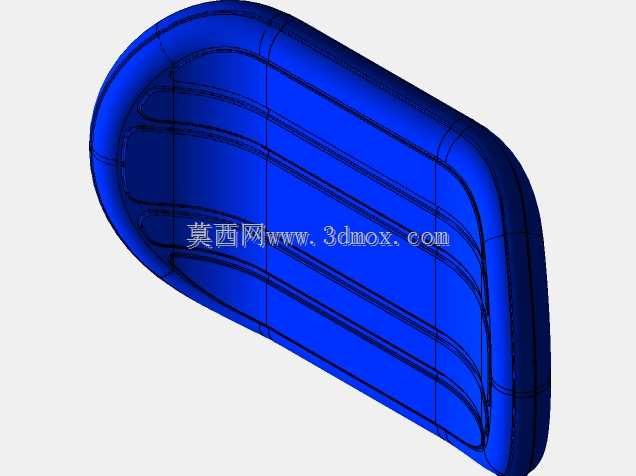

　　建模时先确立中央立柱轴线与地面基准，再以基准面镜像生成两侧座椅、摆臂与手柄，保证左右工位一致性。主立柱选用圆管截面，底部设置法兰盘与加强筋，承受摆臂传递的弯矩与水平力；上部铰接座通过焊接或螺栓固定于立柱，摆臂采用弯管成型，手柄处套设防滑握套，末端设置限位结构，避免摆臂超程翻转。座椅与靠背采用蓝色成型座板，下方由弯管支架支撑，支架与立柱或底架连接，座面高度按成人坐姿膝髋角度设定，约零点四五至零点五五米，靠背提供躯干支撑，减少推举时腰部代偿。

　　底架由侧向弯管与横向连接管组成，前端延伸出脚踏或稳定支撑，后部承接座椅载荷，整体形成稳定的框架受力体系。铰接部位采用销轴配合衬套，便于摆动并降低磨损，销轴端部设置防尘盖或开口销固定；对于需要控制运动阻力的版本，可在摆臂转轴处增设阻尼盘或配重连杆，模型中预留相应安装接口。

　　外观上，立柱顶部采用双圆片造型装饰，既遮挡铰接结构，也形成识别特征；管件端部均做封堵处理，防止雨水进入造成内部锈蚀。钢管表面宜采用户外塑粉喷涂，蓝色座板与灰色框架形成明显区分，手柄使用深色防滑材料，提升握持可靠性。

　　结构校核重点集中在立柱根部焊缝、铰接销轴、座椅支架与底座法兰。推举过程中，载荷经手柄、摆臂传递至上部铰接点，再由立柱传导至地面，双工位同时使用时立柱承受交替或叠加弯矩，因此底座连接螺栓与焊缝需按疲劳载荷复核。摆臂运动包络应与座椅、立柱保持间隙，防止手指或衣物夹入；手柄运动轨迹末端设置软限位或机械限位，使动作停止在肩关节安全角度范围内。

　　该模型完整表达了管材骨架、座靠板、手柄、铰接销轴、底座法兰及装饰罩等部件的装配关系，可用于户外健身路径产品的结构细化、工程出图、安装基础设计以及选型比对，也适合作为双工位康复与休闲训练设备的方案参考。
