户外四人位联动蹬腿健身器械

　　该套户外公共健身器械采用中心立柱放射式布局，四组独立蹬腿训练工位沿周向均匀分布，可同时容纳四名使用者进行下肢力量训练，适配社区健身广场、城市公园、居民小区活动区、乡镇文体场地等露天公共运动场景，无需专人值守即可供全年龄段人群日常锻炼使用。

　　从结构设计逻辑来看，中心主承重立柱采用厚壁圆管加工而成，底部设置扩大式法兰安装盘，通过膨胀螺栓与混凝土地基刚性锚固，可承受四工位同时加载产生的交变倾覆力矩与径向载荷，立柱中部设置多层方形框架式加强撑，既作为各工位摆臂的铰接安装基准，也可强化立柱整体抗扭刚度，避免长期使用后出现立柱晃动、铰接位错位的问题。四组训练工位的摆臂总成通过带自润滑衬套的铰接座与中心框架连接，摆臂末端集成一体式成型的防滑脚踏座与弧形靠背，靠背采用曲面造型贴合人体腰背自然曲度，脚踏表面压制防滑凸纹，雨天沾水后也可避免使用者蹬踏时打滑。

　　功能设计上，该器械属于自重式下肢训练设备，使用者坐靠在工位座椅上，双脚踩踏脚踏板，通过腿部发力带动摆臂绕铰接轴往复摆动，可针对性锻炼股四头肌、臀大肌与小腿后侧肌群，摆臂的摆动行程经过限位结构约束，不会出现超行程翻转的安全隐患，铰接转动部位全部采用防尘防水的密封衬套，适配户外露天日晒雨淋的使用环境，无需频繁加注润滑脂即可长期稳定运行。

　　外形布局方面，整套设备外接圆直径约2.2米，中心立柱总高度约2.4米，安装时需要预留周边不小于0.8米的安全活动缓冲空间，单块混凝土地基承载面尺寸建议不小于2.5米见方，地基厚度不低于150毫米，安装完成后设备整体最高点不超过2.6米，不会对周边低空管线造成干涉。座椅与脚踏部件采用耐候改性塑料注塑成型，抗紫外线、耐低温冲击，长期户外使用不易出现脆裂、褪色问题；所有金属结构件表面均经过抛丸除锈后户外聚酯粉末喷涂处理，涂层厚度控制在80微米以上，可抵御沿海高盐雾、北方冬季融雪剂腐蚀等恶劣工况。

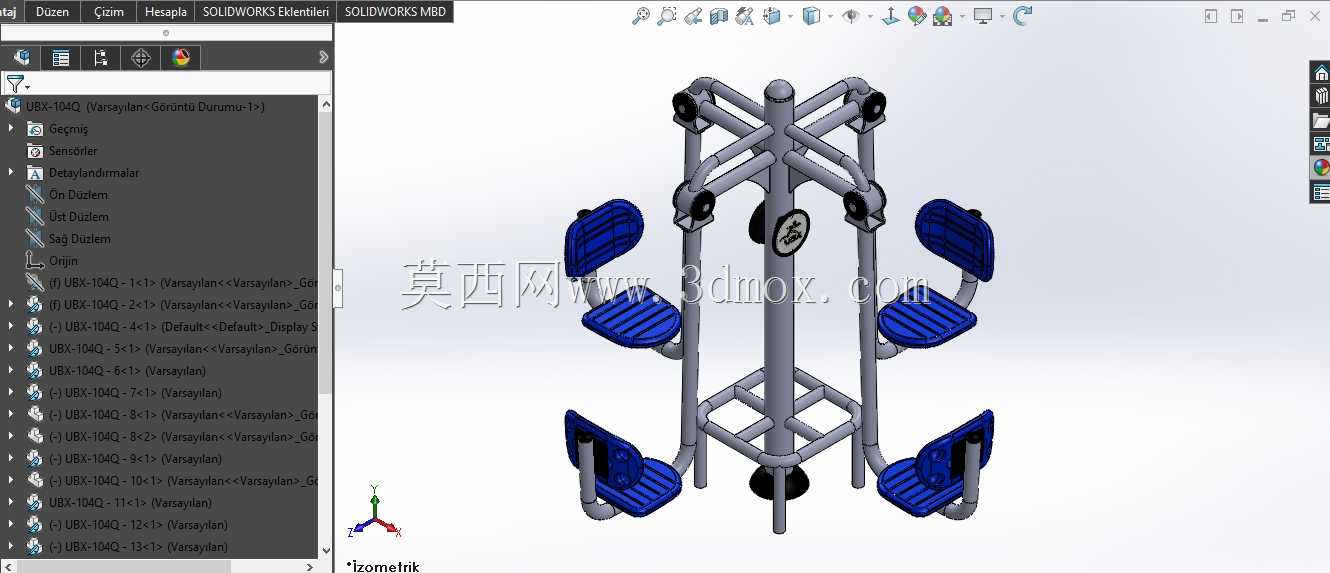

　　建模过程中完整还原了管材相贯线、铰接轴配合间隙、安装法兰螺栓孔位、座椅曲面造型等全部细节，结构装配关系完全符合实际焊接加工与现场安装的工艺逻辑，可直接用于户外健身器材的结构校核、投标方案展示、加工工艺拆解参考，也可作为公共设施布局设计的场景素材使用。
