户外社区双位推揉训练健身器材

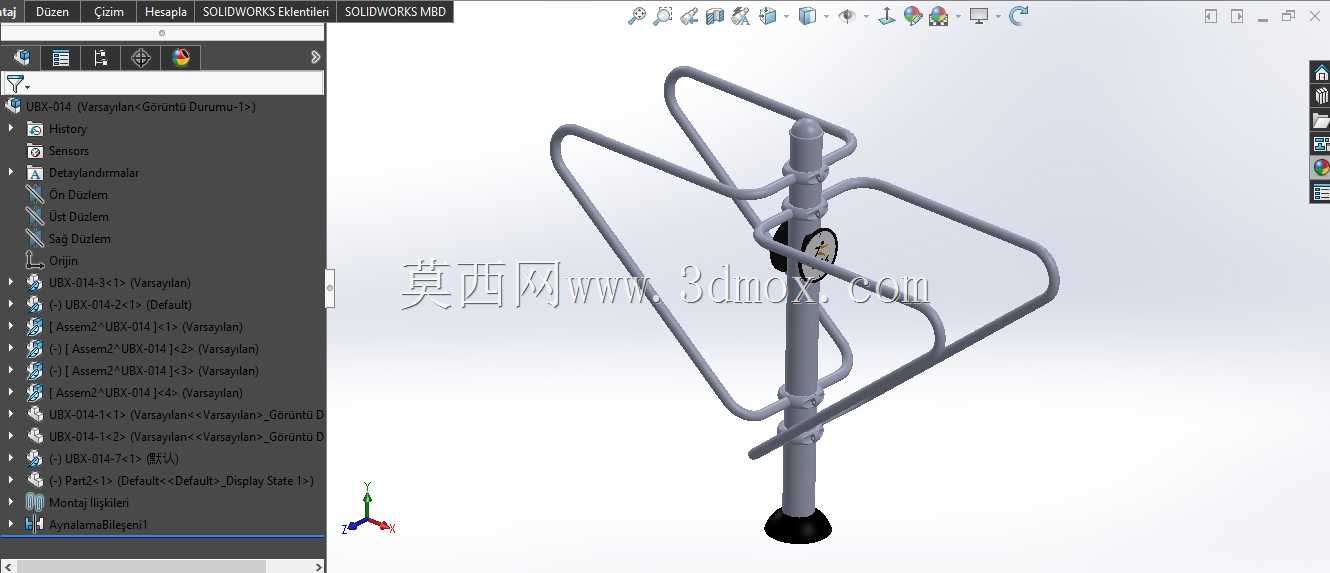

　　这套户外推揉类健身器材的结构建模，完全围绕露天公共健身场景的落地需求展开，没有多余的装饰性构件，所有管材、立柱、连接节点都对应实际量产器材的加工逻辑。先从安装边界说起，器材底部采用一体式铸铁配重底座，落地接触面做了加宽法兰盘，现场施工时直接在硬化混凝土地面打膨胀螺栓固定，不需要额外开挖预埋基坑，单台器材的占地投影宽度约1.2米，前后延伸长度约1.1米，立柱总高度控制在1.4米左右，安装时要求器材周边预留至少0.8米的安全避让空间，避免使用者运动时和周边步道、其他器材发生干涉，适配社区健身区、公园边角空地、小区楼宇间休闲场地这类零散公共空间的布置要求。

　　从实际使用功能来看，该器材属于上肢推力训练类的户外健身设施，两侧对称布置的弯折推架分别对应两个独立训练位，可供两名使用者同时操作。使用者站在器材侧方，双手握住推架端部的防滑握把，向前匀速推动摆臂，摆臂绕立柱中部的铰接转轴做定轴圆弧摆动，内部配套的阻尼限位结构会控制摆臂的最大行程，既保证推程过程中胸肌、三角肌前束、上臂肱三头肌得到持续的抗阻训练，也不会因为摆臂转角过大造成关节超伸。和室内商用力量器材不同，这类户外器材不需要配置配重块，依靠摆臂自身的重力矩配合铰接处的阻尼套提供运动阻力，阻力大小适配普通中老年居民、日常休闲锻炼人群的力量水平，不会出现负荷过大造成运动损伤的问题。

　　结构设计思路上，主体承重立柱采用直径114mm的标准无缝钢管，管壁厚度不低于3mm，长期承受反复交变推力也不会出现立柱弯曲变形。两侧的推架全部采用圆管一次弯制成型，弯折处做了大圆弧过渡，没有尖锐的直角棱角，所有管材的端面都做了封头焊接处理，完全避免雨水、沙尘灌入管内壁造成内部锈蚀，大幅延长户外露天使用的寿命。立柱和摆臂的铰接位置是整个器材的受力核心，建模时特意还原了内置的自润滑轴承衬套、轴向限位端盖以及密封防尘结构，户外长期使用不需要频繁加注润滑脂，雨水和灰尘也很难进入铰接摩擦面，不会出现摆臂卡滞、转动异响的问题。推架和立柱之间还设置了软质限位缓冲块，当摆臂摆动到前后两个极限位置时，缓冲块会先接触立柱表面，吸收冲击动能，避免金属构件直接刚性碰撞，既降低了运动时的噪音，也防止反复冲击造成焊缝开裂。

　　细节处理上，所有金属构件的外表面都预留了喷塑处理的工艺余量，建模时管材相交的相贯线全部做了贴合处理，保证后续焊接时焊缝连续饱满，没有虚焊缝隙。握把位置套有防滑橡胶套的安装位，对应橡胶套的壁厚和装配间隙都在模型中做了还原，冬季低温时使用者握持也不会直接接触冰凉的金属管壁。底部的铸铁底座做了圆角收边，不存在突出的尖锐边角，即使活动人员意外磕碰也能降低伤害程度。整套器材的结构拆分完全符合实际焊接、喷涂、总装的生产流程，没有建模中常见的构件干涉、壁厚不均、连接节点缺失的问题，结构工程师可以直接参考该模型完成户外健身器材的图纸细化、施工安装点位排布，也可以在此基础上调整摆臂长度、阻尼参数，衍生出适配不同场地规模的同系列上肢训练器材。
