户外单人漫步健身器材结构设计

　　这套单人户外漫步健身器材主要面向社区活动广场、公园健身角、学校操场边角及住宅小区公共绿地等开放式运动场景，属于低强度有氧训练类公共器械。使用者双脚分别站在两块独立踏板上，双手握持前后高低布置的扶手，通过下肢前后交替摆动完成模拟步行或慢跑动作，能够在关节冲击较小的情况下锻炼髋部、大腿与小腿肌群，同时扶手提供稳定支撑，适合中老年人群及日常热身使用。

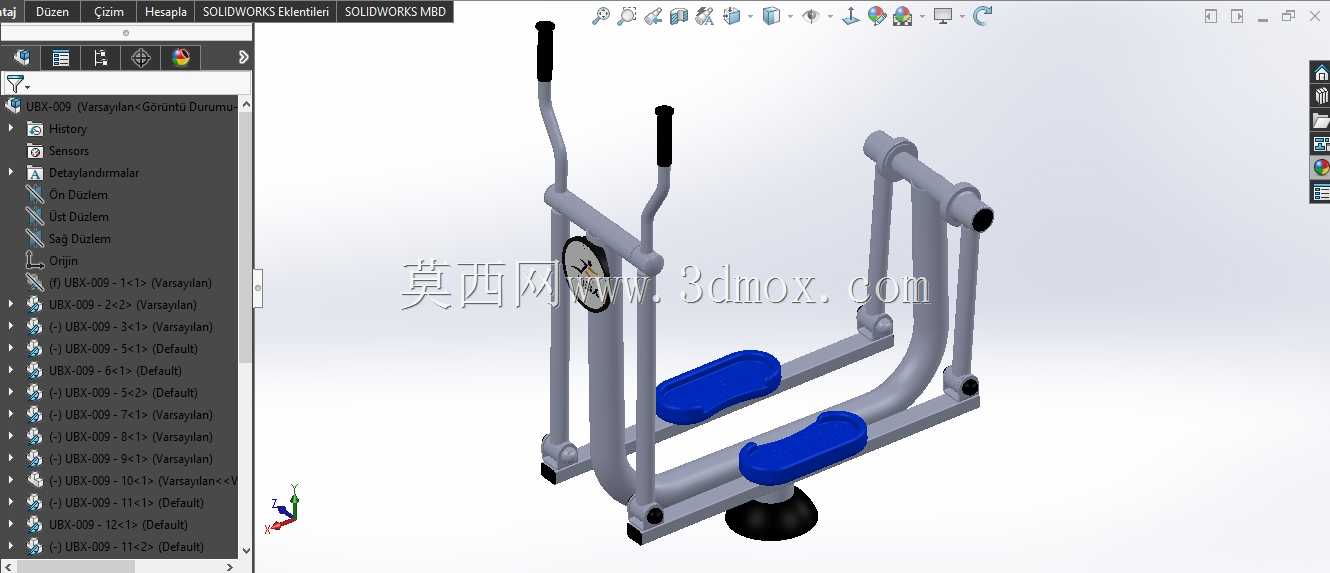

　　从结构组成看，整机采用左右对称的框架思路，但承载路径并不完全对称。主体由两根落地弯管立柱、底部横向连接管、上部扶手管、踏板摆臂、踏板组件以及中部回转支撑座构成。前侧立柱向上延伸形成高扶手，后侧斜向管架形成低扶手与尾部支撑，使用者可根据身高和动作习惯选择不同握持位置。踏板为蓝色注塑或包覆件，表面需要做出防滑纹理，底部通过摆臂与机架铰接，使踏板能够沿弧线前后摆动。两根摆臂的运动相互独立，既可以同向小幅度活动，也可以按自然步态反向交替运动。

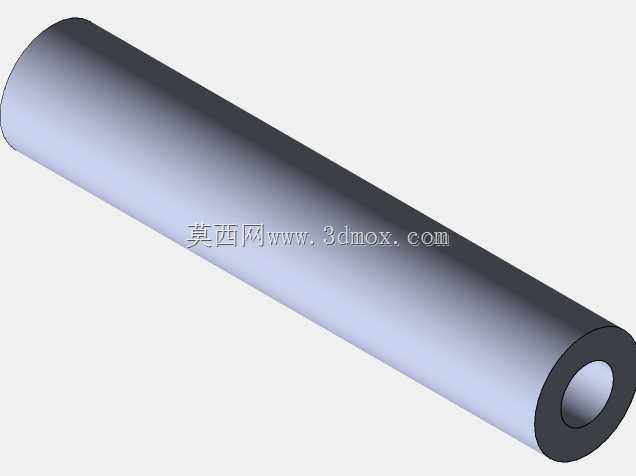

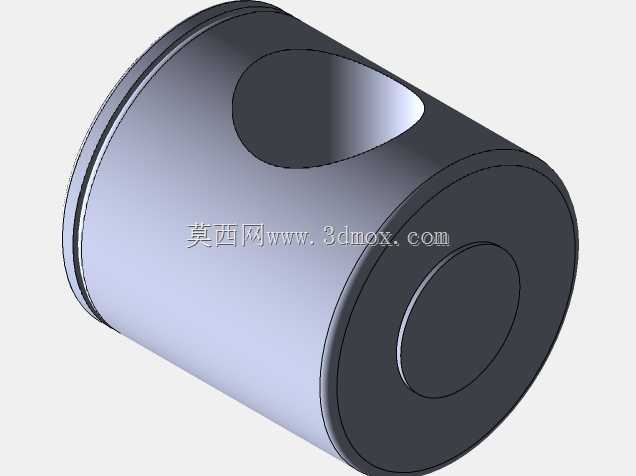

　　建模时需要重点处理管材相贯、焊缝位置和铰接关系。圆管框架承担主要弯矩与侧向力，立柱底部设置加宽脚板，通过膨胀螺栓与混凝土地坪固定。底部连接管不仅用于提高整机刚性，也能限制框架在反复动载下的张开变形。中部黑色回转座位于两踏板之间，是摆臂运动的核心支撑区域，内部通常对应转轴、衬套或轴承位；三维结构中应保证转轴同轴度、摆臂间距和踏板离地高度一致，避免运动过程中出现卡滞、偏磨或两块踏板相互干涉。

　　外形尺寸方面，这类器材通常控制在狭长占地范围内，长度方向明显大于宽度方向，适合沿步道边缘或健身区边界成排布置。高度以成年人自然握持扶手为依据，前高扶手用于保持上身稳定，后低扶手更适合动作幅度较大时辅助平衡。踏板离地距离不宜过大，目的是在使用者失衡时能够快速双脚着地；踏板前后摆动极限位置需要预留安全间隙，尾部管架和前端立柱均不能与踏板、鞋尖或足跟发生碰撞。安装边界上，设备下方应做硬化基础，周边保留至少一个人体活动半径的无障碍空间，侧面不宜紧邻花坛、台阶或其他器械，防止摆腿过程中发生碰撞。

　　设计思路上，公共户外器材与室内商用健身器不同，结构更强调免维护、耐候和容错。圆管端部应设置封盖，外露螺栓采用防松和防盗形式，铰接处尽量减少需要频繁润滑的外露部位。踏板边缘做圆角处理，扶手握持段可增加防滑套或滚花结构。框架表面适合户外粉末涂装，蓝色踏板与银灰色机架形成明显视觉区分，也便于使用者快速识别站立区域。

　　在三维建模过程中，可先以钢管中心线搭建骨架，确认人机姿态和摆动轨迹，再补充管壁厚度、底板、铰接轴、踏板和紧固件。运动校核应重点查看踏板在最低位置与地面的间隙、最高位置与扶手管的距离，以及摆臂在极限摆角下与中部支撑座的关系。对于结构设计人员而言，该模型不仅是外观造型参考，更可用于公共健身设施的布置校核、焊接件拆分、安装基础图绘制和类似漫步机产品的改型设计。
