户外社区太极推揉健身器械结构

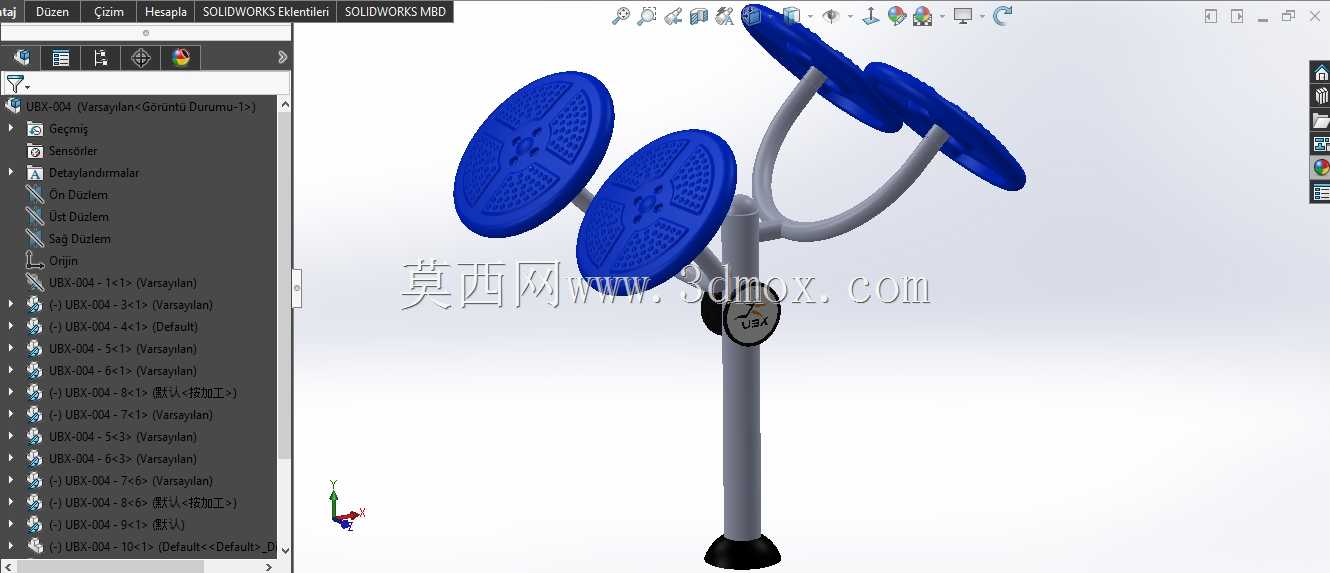

　　这套三维结构对应社区户外常见的太极推揉器，也常被称作太极轮或肩关节康复训练器，主要布置在居民小区健身角、城市公园步道旁、广场公共活动区以及学校室外活动场地。设备面向全年龄段日常锻炼使用，中老年群体可通过缓慢转动盘面活动肩袖肌群与腕肘关节，年轻使用者也能借助推盘阻力完成上肢热身与躯干协调性训练。实际选型布置时，需要优先核对安装场地的硬化条件，立柱底部采用预埋法兰或膨胀螺栓固定在混凝土地基上，地基厚度通常不低于一百五十毫米，保证多人同时施力时整机无明显晃动。设备整体占地边界沿立柱中心向四周延伸，单侧摆臂展开后操作盘面距离立柱轴线约六百至七百毫米，四盘交错布置时整机横向占用宽度控制在一千八百毫米以内，纵向预留操作空间不小于一千二百毫米，设备正前方需留出足够站立区域，避免运动过程中肢体与周边步道、绿植或其他健身器械发生干涉。

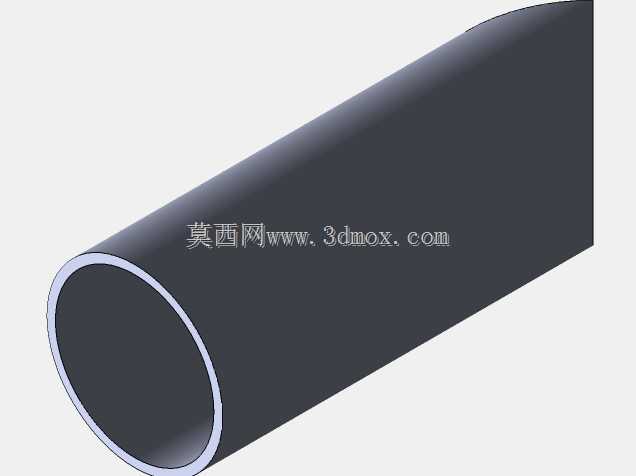

　　从结构组成来看，整机由底部固定支座、主支撑立柱、分叉弯管摆臂、四个旋转推盘以及内部转轴组件构成。主立柱采用圆管截面，壁厚选取兼顾户外抗冲击与长期防腐要求，底部焊接加强筋板过渡到安装法兰，降低立柱根部的应力集中风险。摆臂从立柱上部向不同高度、不同方位分叉延伸，弯管曲率经过圆滑过渡，没有突兀的直角转折，既减少焊接节点的应力突变，也避免使用者活动时磕碰棱角。四个推盘分别处于两组高度层级，盘面高度差适配不同身高人群的肩肘活动范围，较低盘面适合身高偏矮的使用者或坐姿辅助训练，较高盘面满足常规站立推揉动作。

　　推盘表面设计有放射状防滑纹理，盘面边缘做整圈圆弧包边，冬季佩戴薄手套操作时也能保持足够摩擦力，雨水天气过后盘面不易积水打滑。盘体与摆臂末端通过回转转轴连接，转轴内部设置耐磨衬套，转动阻尼保持均匀，既不会因阻尼过小导致盘面惯性甩动，也不会因卡滞影响肩周匀速活动。建模过程中对摆臂与立柱的相贯线位置做了单独细化，弯管内壁与外壁的折弯半径保持一致，保证后续下料弯管工序可直接参考三维曲率，不需要二次返工修正管件弧度。

　　设计思路上优先考虑户外公共设备的使用特性：所有外露构件避免出现凸出的尖锐端头，管路末端全部封堵，防止雨水灌入管腔造成内部锈蚀；人手频繁接触的推盘区域采用圆角包覆，肢体可触及的间隙控制在安全范围内，避免手指夹入风险。整机受力路径十分清晰，使用者施加在推盘上的径向与切向力，通过盘体转轴传递到摆臂弯管，再汇总到主立柱，最终经由底部法兰传递到混凝土地基，整条传力链没有薄弱的悬臂细杆结构。

　　在工程落地层面，该三维模型完整还原了各部件的装配关系，弯管的空间角度、推盘的倾斜方位、立柱与摆臂的连接位置都可直接用于结构校核。现场安装时先定位主立柱的垂直基准，再依次固定各摆臂方位，保证四个推盘的转动平面互不干涉，相邻盘面之间的净距满足两人同时操作时的手臂活动余量。设备表面处理采用户外塑粉喷涂，涂层覆盖所有焊接接缝，配合管件内部的防锈处理，可适应露天日晒雨淋的长期使用环境。日常维护仅需定期检查转轴阻尼、法兰螺栓紧固状态以及盘面防滑层磨损情况，结构本身没有复杂的电控或易损传动部件，运维成本极低，非常适合大批量铺设在公共全民健身场地中。
